Mittelschalt- und Niederspannungskabelfehl-Locator-System für genaue Untergrundkabelfehlortung

Name: Mittelschalt- und Niederspannungskabelfehl-Locator-System für genaue Untergrundkabelfehlortung
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4Z+XHGG501B+XHDD503C
Price: 5000 USD
Availability: InStock

Produktdetails:

Place of Origin:	Shaanxi
Markenname:	XZH TEST
Zertifizierung:	CE
Model Number:	XHHV535-4Z+XHGG501B+XHDD503C

Ausführliche Information

Place of Origin:

Shaanxi

Markenname:

XZH TEST

Zertifizierung:

Model Number:

XHHV535-4Z+XHGG501B+XHDD503C

Hervorheben:

High Light

Hervorheben:

Unterirdisches Kabelfehlortungssystem

Genaues System zur Feststellung von Störungen von Kabeln im Untergrund

Trading Information

Minimum Order Quantity:

1unit

Preis:

EXW 5000

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

500 units per month

Produkt-Beschreibung

Beschreibung des Produkts

Mittelschalt- und Niederspannungskabelfehl-Locator-System für genaue Untergrundkabelfehlortung 0

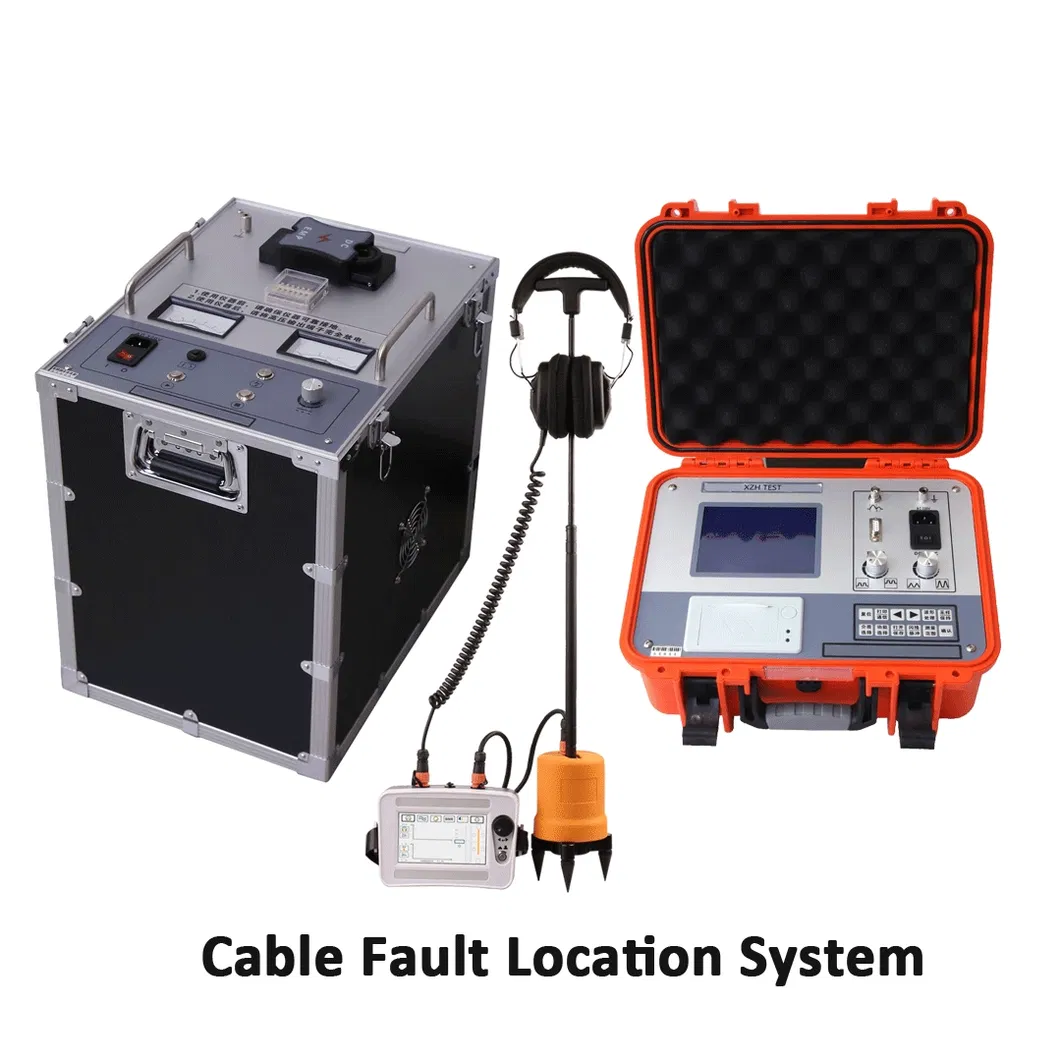

XZH TEST Das tragbare Kabelfehlerortungssystem ist für:

★Hochspannungspulsgenerator:XHHV535-4Z Der Hochspannungs-Impulsgenerator 2450J ist mit einem Überspannungsschalter ausgestattet, der es ermöglicht, die maximale Überspannungsenergie bei 32 kV zu erreichen.Es verfügt über Betriebssicherungssysteme und bietet eine zuverlässige und umfassende technische Lösung für Fehler bei Niederspannungs- und Mittelspannungskabeln.

★Kabelfehlervorortung: XHGG501B Der Kabelfehlermessgerät eignet sich zur Messung von Fehlen bei niedrigem Widerstand, Kurzschluss, offenem Schaltkreislauf,sowie Leckagen mit hohem Widerstand und Flashoverfehler mit hohem Widerstand in Stromkabeln, Hochfrequenz-Koaxialkabel, Telefonkabel, Straßenbeleuchtungskabel und vergrabene Drähte aus verschiedenen Materialien mit unterschiedlichen Querschnitten und unterschiedlichen Medien.Ausgezeichnetes Kabelmanagementsystem mit automatischer Erstellung von Prüfberichten.

★ Kabelfehleranzeiger: XHDD503C verwendet das akustisch-magnetische Synchronisierungsprinzip von Vibrationsabholung und elektromagnetischer Induktion, um den spezifischen Standort des Kabelfehlpunktes zu bestimmen.Mit Hilfe eines HochspannungspulsgeneratorsDie physikalischen Phänomene wie Schwingungswellen, Schallwellen und elektromagnetische Wellen, die durch den Blitz erzeugt werden, werden durch die Nach einer intelligenten Verarbeitung durch den Host werden die Fehlerentfernung und der Ausgangsschall angezeigt..Schließlich wird die genaue Lage des Fehlerpunktes durch das Gehör und die Sicht des Prüfers beurteilt, d. h. die genaue Positionierung des Fehlerpunktes des Kabels "direkt über dem Kabel,innerhalb des groben Messbereichs" abgeschlossen ist..

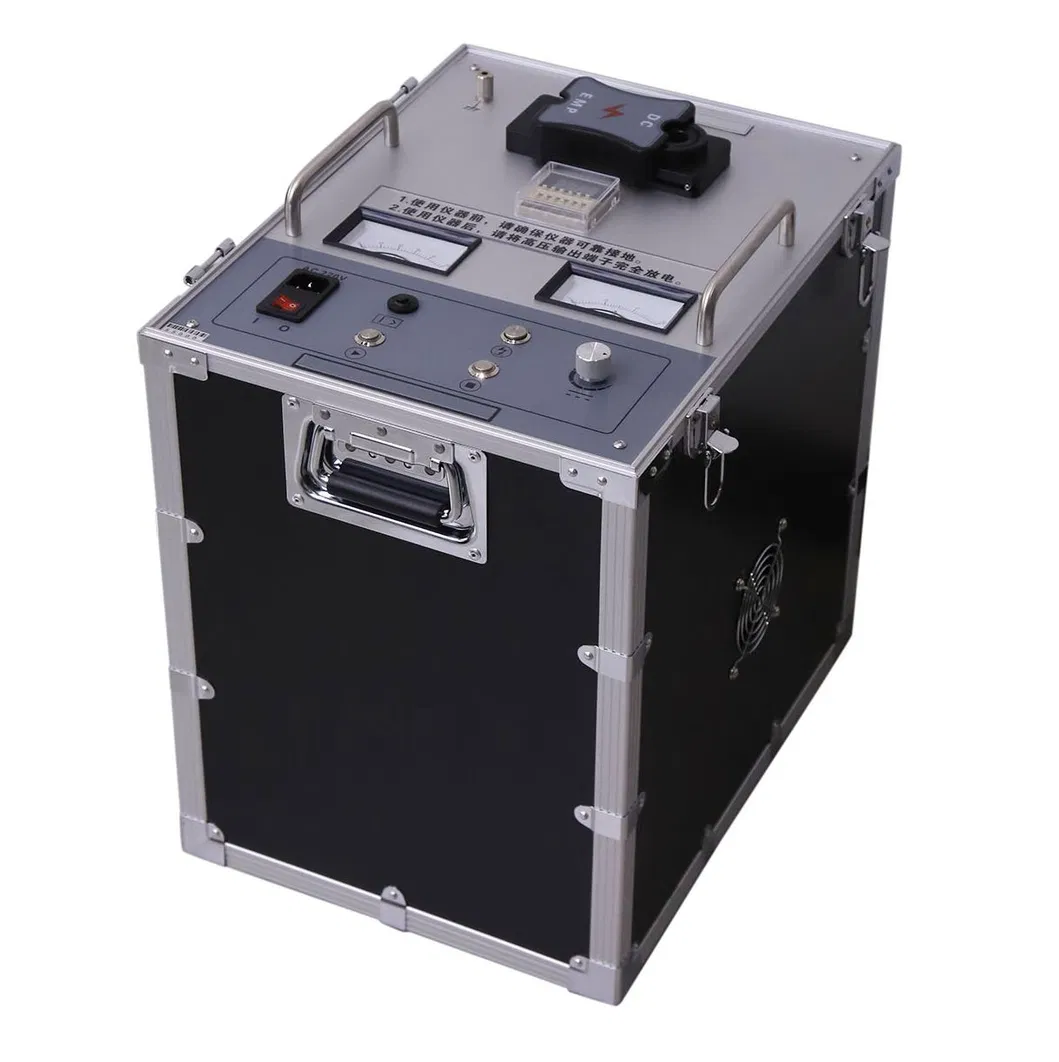

Hochspannungsschubgenerator XHHV535-4Z

Impulsspannung:0 ~ 35 kV (Standard 0 ~ 28 kV)
Hochspannungs-Teildruck:1.5 Klasse
Einbaukondensator:4 μF
Auslassleistung:0 ~ 2450 J (Standard 0 ~ 1568 J)
Ausgangsspannungspolarität:negative Polarität
Aufprallleistung:400 W
Übertemperaturschutz:85 °C
Betriebsstromversorgung:Wechselstrom 220V ± 10% / 50Hz ± 2Hz
Umgebungstemperatur:-20 bis +50 °C

Mittelschalt- und Niederspannungskabelfehl-Locator-System für genaue Untergrundkabelfehlortung 1

Mittelschalt- und Niederspannungskabelfehl-Locator-System für genaue Untergrundkabelfehlortung 2

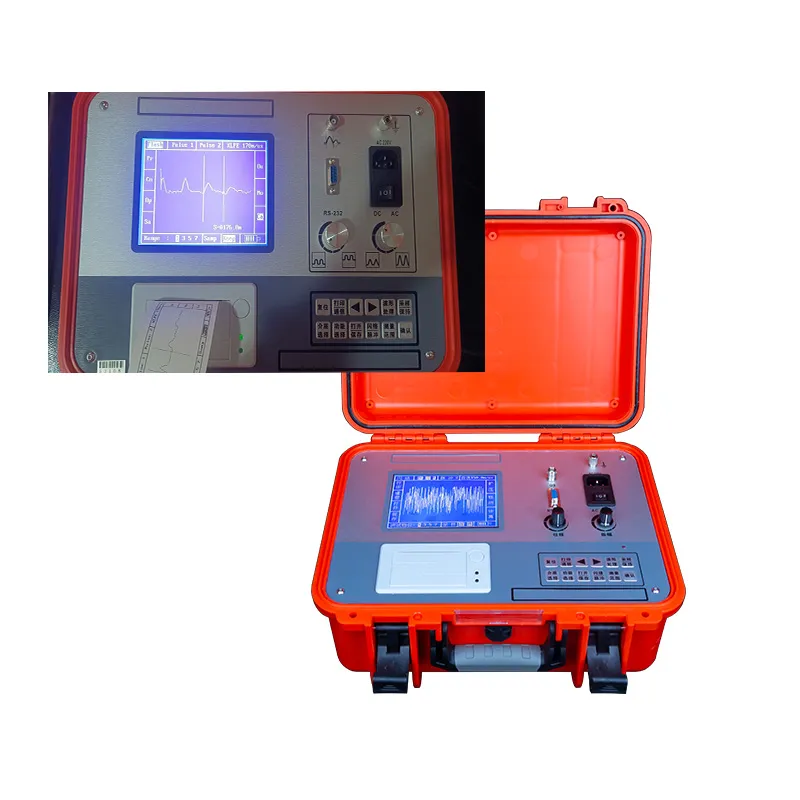

Kabelfehlervorortung XHGG501B
Der Kabelfehlervorortungsgerät eignet sich für die Messung von niedrigem Widerstand, Kurzschluss, offenem Schaltkreislauf, hohem Widerstandsleckage und hohem Widerstandsblitz Über Störungen von Stromkabeln, Hochfrequenz-Koaxialkabeln, lokalen Telefonkabeln, Straßenlaternen und vergrabenen Drähten aus verschiedenen Materialien mit unterschiedlichen Querschnitten und unterschiedlichen Medien.
•Industrie 5.7ZollLCD-Bildschirm
•Ein-Chip-Zentralsteuerung, Tastenbetrieb, starke Störungshemmung;
•mit Abstand, Geschwindigkeitsmessung, Widerstand und anderen Funktionen;
•Mikroprinter und Host-Integration, kann jederzeit Testwellenform und Testbericht drucken
•Automatische kontinuierliche Probenahme, keine Entladungswellenform verpasst
•Prüfmethode: Blitz Überprobenahme, Niederspannungspulsprobenahme
•Amplitude des Pulses: 100 Vpp
•Impulsschwerpunkt: 0,1 uS und 2 uS
•Messdistanz: Smax: 30 km Smin: 15 m
•Messfehler: großer absoluter Fehler: ±10 m großer relativer Fehler: ± 1%
(DL/T849.1-2004 legt höchstens ±(1%L+20) m fest, wobei: L die Kabellänge ist)
•Stromversorgung: eingebaute Gleichstromversorgung mit 24 V/7 Ah, kann 6 Stunden lang kontinuierlich arbeiten.Es kann auch mit AC 220V 50Hz Stromversorgung verbunden werden

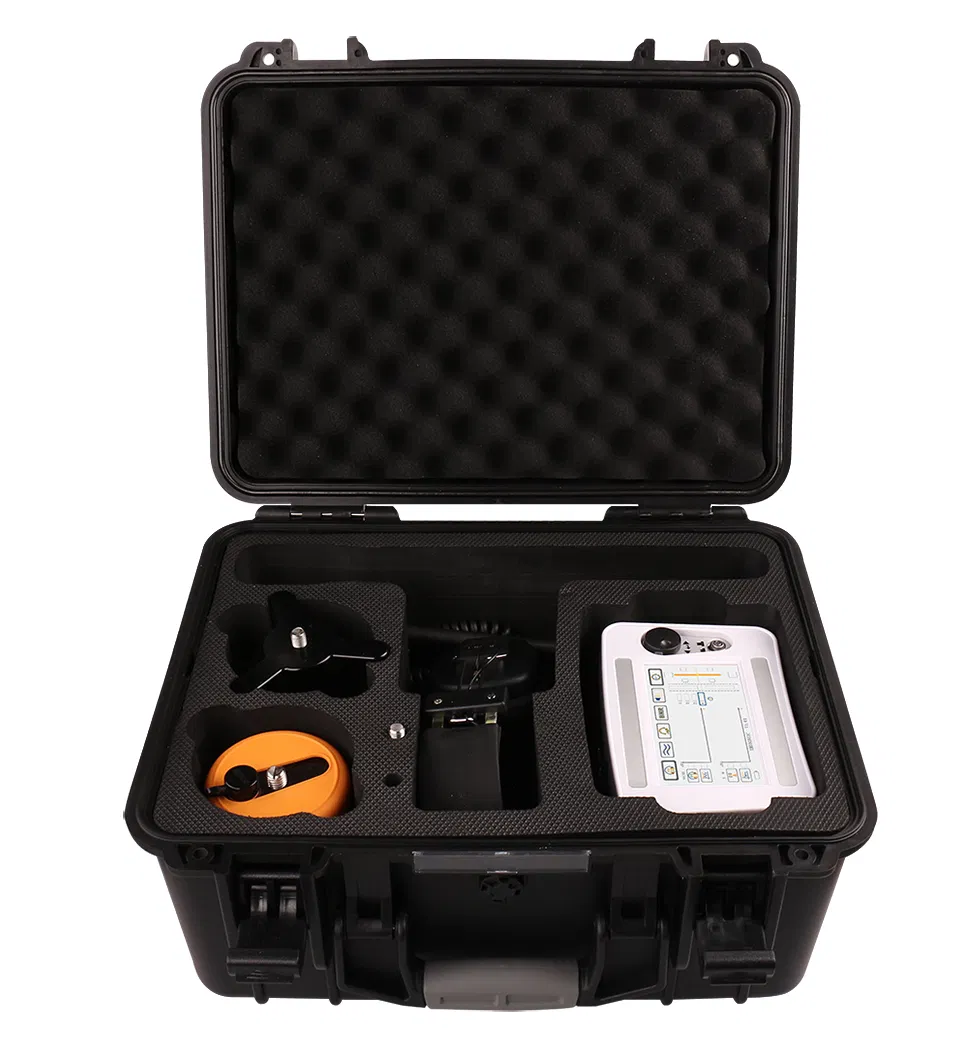

Kabelfehler-Pinpointer XHDD503C

Lautkanal-Bandbreite
Ich habe einen All-Pass: 100Hz bis 1600Hz.
L Niedrigpass: 100Hz bis 300Hz.
Höherer Durchgang: 160 Hz bis 1600 Hz.
I Bandpass: 200 Hz bis 600 Hz.
Kanalregelung:8 Geräusch-, Magnet- und Spannungsstufen.
Schallleistung:Gewinne: 16 Niveaus (0-112 dB), Impedanz: 350Ω
Nachweisbereich:0.00-99.99ms, 75mV-75V
Nachweisgenauigkeit:Position: ≤ 0,1 m; Weg: ≤ 0,5 m
Betriebsstromversorgung:4*18650 Standard-Lithium-Batterie.
Wartezeit:mehr als 8 Stunden
Umgebungstemperatur:-25 bis 65 °C; relative Luftfeuchtigkeit: ≤ 90%
Volumenmaße:428L × 350W × 230H
Gesamtgewicht:7 kg

Mittelschalt- und Niederspannungskabelfehl-Locator-System für genaue Untergrundkabelfehlortung 3

Fotos vor Ort
