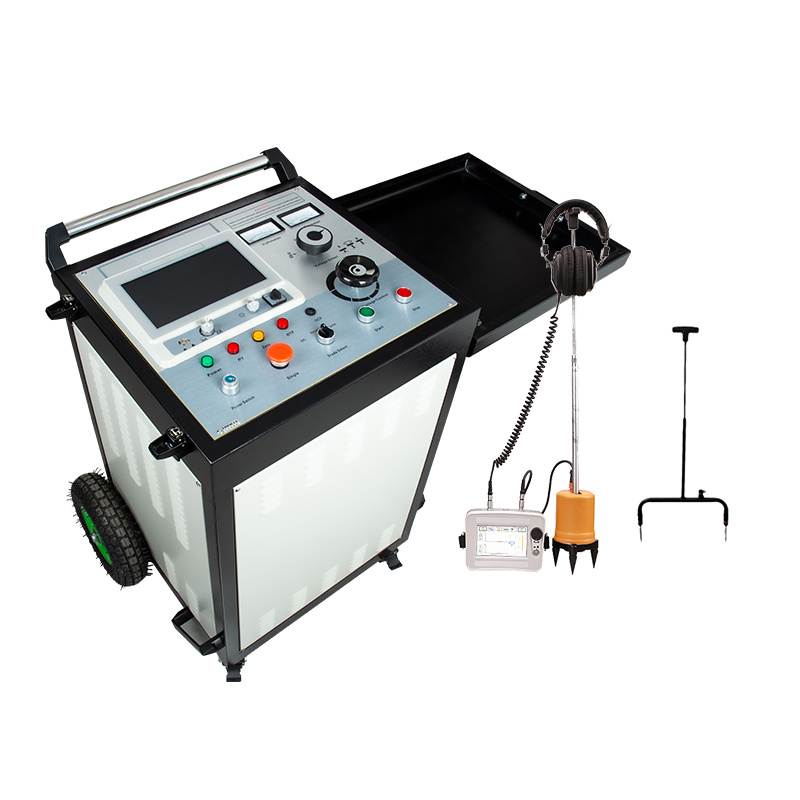

Tragbare, für den Außenbereich geeignete Einheit mit vier Rädern, IP43
Sehr einfach zu bedienende "Dreh & Klick"-Einzel
Drehknopf-Schnittstelle
Stoß-/Thump-Energie 2.048
Joule DC-Testen/Stoßen/Thumpen bis zu 32 kV, Brennen bis zu 32 kV Arbeitsleistung 2000VA Vorortungsmethoden: ARC Multishot, ICE und DECAY, Niederspannungsimpuls Eingebaute Sicherheitsschaltungen zur Erdungsüberwachung (F-Ohm) und Berührungsspannungüberwachung (F-Voltage)
Funktion
• 10,1-Zoll-TFT-Farb-Touchscreen;
• Eingebettetes System, sicher, stabil, einfache Anzeige und Bedienung;
• Mit der Funktion zum Testen der Kabelwellengeschwindigkeit, der Kabellänge und der Fehlerentfernung;
• Vollautomatische kontinuierliche Abtastung, Wellenformerfassung zu jeder Zeit, rechtzeitig und genau.
• Mit automatischer Testbereichseinstellung, automatischer Wellenformanalyse und Anzeige der Testentfernung.
• Vollständiges chinesisches Menü, Touch- und Codierungstaste zwei Betriebsarten, einfach, schnell und zuverlässig.
• Mit Niederspannungsimpulsmethode, Hochspannungsüberschlagmethode, Mehrfachimpulsmethode (8 Mal) Testtechnologie, Wellenformanzeige ist glatt und leicht zu lesen.
• Bei Verwendung der Mehrfachimpulsmethode wird sie mit einem Impulskoppler verwendet, um 8 Gruppen von Hoch- und Niederspannungswellenformvergleichen anzuzeigen, was für die automatische Testentfernung, die manuelle Analyse und die Entfernungsmessung praktisch ist.
• Das Instrument verfügt über leistungsstarke Datenverarbeitungsfunktionen, die es dem Benutzer erleichtern, Wellenformdateien zu verwalten und zu archivieren.
• Es hat eine massive Testwellenformspeicherfunktion: Die vor Ort getesteten Wellenformen können bequem in dem Instrument in der durch die chinesischen Benennungsvorschriften festgelegten Reihenfolge gespeichert werden, so dass sie jederzeit zum Beobachten und Analysieren aufgerufen werden können; es kann mehr als 8.000 Niederspannungsimpuls- und Hochspannungsüberschlags-Wellenformaufzeichnungen und mehr als 250 Mehrfachimpuls-Wellenformaufzeichnungen speichern. Die Wellenformdateien können mit USB-Kommunikation in die Computersoftware zur Verwaltung und Analyse importiert werden.
• Ultrahohe Helligkeit, LED-Hintergrundbeleuchtung Helligkeit bis zu 280nit, Auflösung 1024*600, einfach bei direkter Sonneneinstrahlung zu bedienen.
• Eingebauter Lithium-Akkupack mit großer Kapazität, unterstützt schnelles Aufladen und kann in einer Umgebung ohne Stromversorgung getestet werden.
Technische Parameter
| Allgemeine Merkmale |
| Tragbares Kabelfehlerortungssystem |
| Grafische Benutzeroberfläche |
Grafische Benutzeroberfläche, intuitiver und einfacher zu bedienen. |
| Bedienung |
Drehen und Klicken eines einzelnen Knopfes (Jog-Dial) an der Steuereinheit |
| Datenverwaltung |
Allgemeine Datenbank |
| Datensynchronisation |
Universal Serial Bus |
| Steuereinheit |
| Anzeige |
Industrielles TFT-Farbpanel mit LED-Hintergrundbeleuchtung |
| Blendfrei |
haben |
| Multi-Touch |
haben |
| LCD Größe |
10" |
| Seitenverhältnis |
16:9 |
| Auflösung |
1024 x768 Full HD |
| Helligkeit |
450 cd/m² |
| Sicherheit |
| Anpassungsfähigkeit |
CE-Konformität; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034 (BGI 891) |
| Entlade- und Erdungsvorrichtungen |
72 kJ, entspricht der in einem 10 µF-Kondensator gespeicherten Energie, der auf 120 kV DC schnell geladen wird: Entladezeitkonstante< 1 Sekunde |
| Systemstatus |
Echtzeitüberwachung und -anzeige |
| Eigensicher |
Sofort erden, wenn ein Stromausfall auftritt |
| F-U-Sicherheitsverriegelung |
Überwachung des Betriebsspannungsanschlusses (Hochspannungskreis) |
| F-Ohm-Sicherheitsverriegelung |
Überwachung des Betriebs-Erdungsanschlusses (Hochspannungskreis) |
| Sicherheitsmerkmale |
Frontplatte: Ein-/Ausschalten, Verriegelungstastenschalter, Not-Aus, Restdruckanzeige, Hochspannungsschalter; Steuereinheit: Knopf (Jog-Dial) |
| Sicherheitsvorrichtungen |
Systemerdungsstatusanzeige, Stromeingangsschutzvorrichtung, Hochspannungsraumüberwachung durch Türkontakt, externe Sicherheitsvorrichtung |
| Stromeingangsüberwachung |
Überspannungsschutz, Unterspannungsschutz, Fehlerstromschutzschalter (RCD) |
| Verdrahtung definieren |
Im System befindet sich eine Schalttafel |
Systemfunktion
1. Verwenden Sie DC oder Hochspannungsimpulse, um den Kabelfehlerpunkt zu überschlagen und zu entladen
2. Verwenden Sie das Wanderwellenreflexionsprinzip, um eine grobe Messung aller Arten von Kabelhauptisolationsfehlern durchzuführen
3. Verwenden Sie die akustische und magnetische Synchronisationsmethode, um eine präzise Messung aller Arten von Kabelhauptisolationsfehlern durchzuführen
I, Hochspannungsstoßgenerator
| Ausgabemodus |
DC, Einzel, Zyklus |
| Ausgangsspannung |
0-8kV,0-16kV,0-32kV |
| Eingebauter Kondensator |
64uF, 16uF, 4uF |
| Entladungsenergie |
2048J @ jeder Spannungsebene |
| Stoßleistung |
2000VA |
| Impulsrate |
Automatischer Stoß für ca.6 Sekunden, manueller Stoß für jede Steuerzeit |
| Schalter für Stoßspannungspegel |
Manuell |
| Spannungsanpassungsart |
Kontinuierlich |
| Anzeige |
Hochspannungsseitige Spannungsmessung, Anzeige der Ausgangsspannung und Strom in Echtzeit |
| Betriebsartenschalter |
Manuell |
| Koppler |
Eingebaute Mehrfachimpuls-Abtastbox |
| Sicherer Schutz |
Mit Nullstartschutzfunktion, sicher und zuverlässig |
| Entladung |
Einzigartiges Hochspannungsmessdesign, im Stoppzustand entlädt es automatisch die interne Kapazität des Geräts |
| Arbeitsleistung |
AC 220V±15%,50Hz±2Hz(60Hz) |
| DC-Spannungsfestigkeitstest |
Ausgangsspannung einstellbar und Anzeigebereich 0-32kV, Ausgangsstromanzeigebereich 0-20A |
| Brennung |
Fehlerkonditionierung (Brennen) mit einem Strom von bis zu
60 mA @ 32 kV, 120 mA @ 16 kV, 240 mA @ 8 kV |
| Sicherheit |
Überspannungs-, Überstrom-, Überhitzungsschutz.
Automatische Entladung nach dem Betrieb |
| Schutzart |
Nicht weniger als IP54 |
| Abmessungen(mm) |
534L×444B×805H mm |
| Gesamtgewicht |
Nicht mehr als 130 kg |
| II,TDR-KabelfehlerortungsgerätII, TDR-Kabelfehlerortungsgerät |
| Testmethode |
Niederspannungsimpuls, Impulsstrom, Impulsspannung, ARC-Mehrfachimpuls |
| Abtastrate |
1 MHz ~ 400 MHz |
| Impulsausgang |
Unipolar |
| Impulsamplitude |
300V |
| Impulsbreite |
0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS |
| Messbereich |
≥120km |
| Messbereich |
100 m/300 m/500 m/1 km/3 km/5 km/10 km/25 km/50 km/100 km |
| Mindestauflösung |
0,07 m |
| Messfehler |
≤±(0,5%×L+1m), L ist Kabellänge |
| Signalverstärkung |
0…100%,einstellbar |
| Ausbreitungsgeschwindigkeit |
10…999,9 m/µs |
| Ausgangsimpedanz |
Automatische Anpassung |
| Auslöser |
Automatische Fortsetzung |
| Ergebnis Analyse |
Automatische Messung der Fehlerentfernung |
| Arbeitsbedingungen |
Temperatur -25ºC~+65ºC, relative Luftfeuchtigkeit 85%, atmosphärischer Druck 750±30mmHg |
| III. Akustischer und magnetischer synchroner Kabelfehler-Pinpointer |
| Ortungsmodus |
Standardmodus, erweiterter Modus, Rauschunterdrückungsmodus, benutzerdefinierter Modus (ms, Wellenform) |
| Ortungsmethode |
Intelligente Zeitdifferenzmethode, Schrittspannungs-Methode, elektromagnetische Inspektionsmethode, akustische Messmethode |
| Positioniergenauigkeit |
Festpunkt: 0,1 m, Pfad: 0,1 m, Schrittspannung: 0,1 m |
| Anzeige |
TFT ultrahell 5-Zoll, 800×480 echte Farbe |
| Sprache |
Grafische Sprache ist intuitiver |
| Verstärkung |
120 dB, vollautomatische Einstellung, kann auch manuell eingestellt werden |
| Frequenzbereich |
100~1600Hz |
| Dynamikbereich |
0~112dB (16 Gänge) |
| Synchrone Auslösung |
Akustischer vollautomatischer synchroner Auslöser; Magnetfeld vollautomatischer synchroner Auslöser |
| Erfassungsbereich |
0,00~99,99 ms, 75 mV~75 V |
| Sonde |
Automatische Stummschaltung, voll digitale intelligente Metallsonde |
| Kopfhörer |
350Ω starke Rauschunterdrückungs- und Anti-Interferenz-Technologie |
| Arbeitsleistung |
4*18650 Standard-Lithiumbatterie |
| Arbeitszeiten |
Mehr als 8 Stunden |
| Umgebungstemperatur |
-25~65ºC; Relative Luftfeuchtigkeit: ≤90% |
| Gewicht |
Host 0,6 kg; Sensor 1,4 kg |
| Wasserdichtigkeitsgrad |
IP65 |
V Testkabel
| (Hinweis: Aufgrund der Existenz von 35kV Hochspannung, werden spezielle Hochspannungskabel hergestellt und sollten während des Betriebs vom Standort ferngehalten werden.) |
| Hochspannungsausgangskabel |
Ader 2,5 mm2 rot, Spannungsfestigkeit 50 kV DC, mit Abschirmung, Außendurchmesser 14 mm, Längekann nach Kundenwunsch angepasst werden's Anforderungen, einschließlich der Installation einer großen Spule. Standardlänge des HV-Ausgangskabels beträgt 5 m. |
| Erdungskabel |
Erdung 3-Spalte - Hauptader 16 mm2 transparente Farbe, Zweig 2,5 mm2, Längekann nach Kundenwunsch angepasst werden's Anforderungen,including Installation einer kleinen Spule.Standardlänge des Erdungskabels beträgt 5 m. |
Vorortungsmethoden ARC Multishot: Die Lichtbogenreflexionsmethode überlagert und vergleicht eine Niederspannungsreferenzspur und eine Hochspannungsfehler-Spur, die über eine Kondensatorentladung durch einen induktiven (Spulen-)Filter erfasst wurde.
8 vergleichende Messungen pro ARM-Schuss werden angezeigt (Multishot-Funktion), und die Ergebnisse werden automatisch ausgewertet. ICE/Surge Pulse: Nach der Fehlerzündung über die Kondensatorentladung misst die Impulsstrom- oder Surge-Pulse-Methode die Stromkomponente der Wanderwelle. Diese Technik eignet sich für lange Kabel und PILC-Kabel.
DECAY: Nach der Fehlerzündung über eine HV DC-Quelle misst die DECAY-Methode die Spannungskomponente der Wanderwelle. Diese Technik eignet sich für sehr lange Kabel, HV-Übertragungskabel und Fehler mit sehr hoher Durchbruchspannung.
IFL: Intermittierende Fehlerortung; um intermittierende Fehler mit vorübergehend wechselnden Eigenschaften zu finden, wie sie häufig in Straßenbeleuchtungssystemen auftreten.
