Digitale Verbrennung durch die Brücke für Kabel Fehlerort in Hochspannung Großsection Kabel

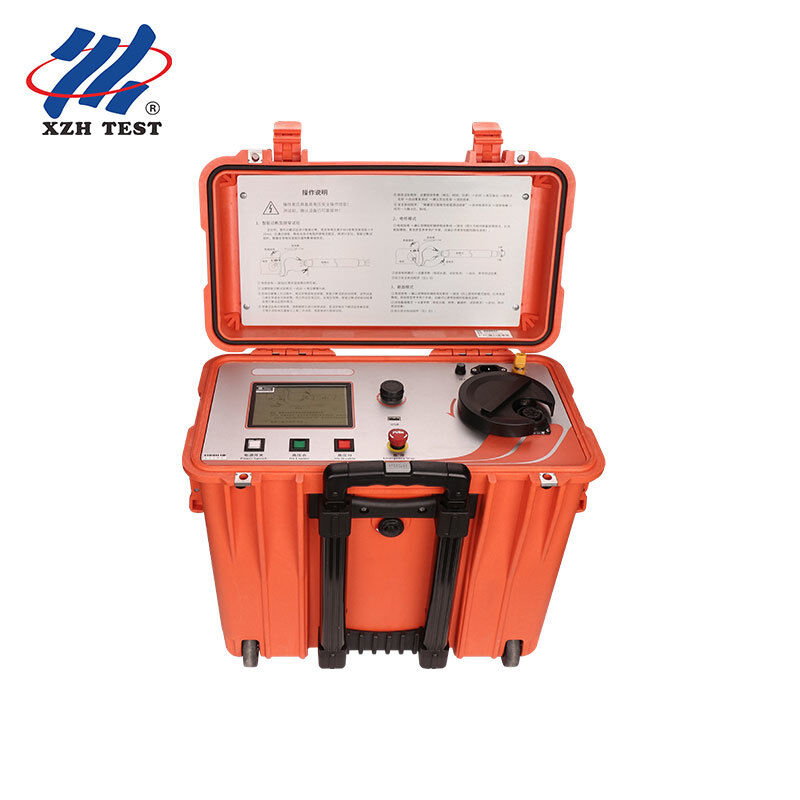

Der XHSC-60Q Digital Burn Through Bridge ist ein hochleistungsfähiges Kabelfehlervorortungsinstrument, das speziell für Hochspannungskabel von 60 kV und darunter entwickelt wurde.Anlagen für erneuerbare Energien, kritische Infrastruktur und industrielle Stromverteilnetze, liefert bis zu 600mA gesteuerten Durchbrennungsstrom, um Hochwiderstandsfehler in Low-Resistance, lokalisierbare Fehler umzuwandeln, die eine schnelle und präzise Fehlervorortung auf einem großen Durchschnitt ermöglichen,Fernleitungen.

Im Gegensatz zu herkömmlichen Burn-Through-Brücken, die auf allgemeine Anwendungen ausgerichtet sind, ist der XHSC-60Q speziell für Betreiber gebaut, die große Solarparks, Windenergieansammlungssysteme,Stromversorgung von Rechenzentren, und schwere industrielle Kabelnetze, deren Kabelquerschnitte häufig 400 mm2 übersteigen und deren Fehlerwiderstand bis zu zehn Kilohm betragen kann.

• Hochstrom-Ausgang:600mA maximaler Durchbrennungsstrom, der Hochwiderstandsfehler (bis zu zehn kΩ) effektiv in nachvollziehbare Niedrigwiderstandszustände auf Kabeln mit großem Durchschnitt umwandelt.
• Breiter Spannungsbereich:0 ′ 60 kV kontinuierlich einstellbarer Ausgang, der das gesamte Spektrum der Anforderungen an die Fehlerdiagnostik für Mittel- und Hochspannungskabel abdeckt.
• Intelligente digitale Steuerung:Mikroprozessorbasierte Regulierung mit Echtzeitspannungs-/Stromüberwachung und automatischen Sicherheitsverriegelungen zum Schutz des Bedieners.
• Kompaktes, tragbares Design:Gewicht ca. 25 kg, Abmessungen 30 cm × 46 cm × 50 cm, leicht transportierbar in Felddienstfahrzeugen für den Einsatz vor Ort.
• Generator kompatibel:Mit einem standardmäßigen tragbaren Generator von 2 kW+ wird der Betrieb in abgelegenen Standorten mit erneuerbarer Energie ohne Netzzugang ermöglicht.
• CE-Zertifiziert:Er erfüllt die europäischen Sicherheits- und EMV-Normen für professionelle elektrische Prüfgeräte.

• Solar-PV-Farmen:Störung an vergrabenen 35 kV-Kollektorkabeln, die Wechselrichterstationen mit Umspannwerken verbinden.
• Windkraftanlagen:Diagnostik von Mittelspannungs-Interarray- und Exportkabeln in Land- und Offshore-Windanlagen.
• Datenzentren:Kritische Prüfungen der Integrität von Stromversorgungskabeln zur Vermeidung ungeplanter Ausfallzeiten auf redundanten Versorgungswegen.
• Industrieparks und Bergbau:Große Schnittstellen von vergrabenen Kabeln in schweren Industrie- und Bergbaumgebungen.
• Versorgungsunterstationen:Vorherige Festlegung von Hochwiderstandsfehlern an Verteilungs-Zuführkabeln von 10 kV/35 kV.

Das XHSC-60Q arbeitet nach dem Burn-Through-Prinzip: Ein kontrolliertes Hochspannungs-Gleichstrom-Ausgang wird auf das defekte Kabel aufgetragen, das den Fehlerpunkt allmählich erwärmt und verbrennt.Dieser Prozess reduziert den Fehlerwiderstand von möglicherweise Hunderten von Kilohmen auf wenige Ohm oder wenigerSobald der Fehler in einen Niedrigwiderstandszustand umgewandelt ist, standard TDR (Time Domain Reflectometry) or impulse current methods can be used to precisely measure the distance to the fault — dramatically improving pre-location accuracy and reducing excavation time.
