2450J 32kV tragbarer Hochspannungs-Spurgenerator für die schnelle Fehlererkennung von Untergrundkabeln

F: Wie funktioniert ein Hochspannungs-Stoßgenerator bei der Fehlererkennung von Kabeln?

Der Stoßgenerator entlädt einen hochenergetischen Impuls in das fehlerhafte Kabel und erzeugt einen kontrollierten Hochspannungsbogen am Fehlerpunkt. Dieser Bogen erzeugt sowohl ein akustisches Signal (lautes Knallgeräusch, das von Bodemikrofonen erfasst werden kann) als auch einen elektromagnetischen Impuls (der von einem induktiven Empfänger erfasst werden kann). Durch die Kombination der Ankunftszeiten von akustischen und elektromagnetischen Signalen können die Bediener den genauen Fehlerort präzise bestimmen – eine Technik, die als akustisch-magnetische Synchronisation bekannt ist.

F: Welchen Spannungsbereich sollte ich für verschiedene Kabeltypen wählen?

Die Spannungsauswahl folgt im Allgemeinen der Nennbetriebsspannung des Kabels. Für Niederspannungskabel (bis zu 1 kV) verwenden Sie den Bereich von 8 kV oder 12 kV. Für Mittelspannungsverteilungskabel (6-15 kV) ist der Bereich von 16 kV geeignet. Für Hochspannungsübertragungskabel (35 kV und höher) verwenden Sie den Bereich von 32 kV. Konsultieren Sie immer die maximalen Prüfspannungsangaben des Kabelherstellers und stellen Sie sicher, dass während des Hochspannungsbetriebs alle Sicherheitsabstände eingehalten werden.

F: Welche Sicherheitsvorkehrungen sind beim Betrieb eines Stoßgenerators zu beachten?

Tests mit Hochspannungs-Stoßgeneratoren erfordern strenge Sicherheitsprotokolle. Stellen Sie immer sicher, dass das Kabel vollständig spannungsfrei und von allen Stromquellen getrennt ist, bevor Sie es anschließen. Richten Sie einen Sicherheitsbereich von mindestens 5 Metern um die Testzone mit Warnschildern ein. Alle Mitarbeiter müssen die entsprechende PSA tragen, einschließlich strahlungsbeständiger Kleidung, HV-Isolierhandschuhen und dielektrischen Überschuhen. Die integrierten Sicherheitsfunktionen – automatische Entladung nach dem Ausschalten, Not-Aus und Nullspannungs-Verriegelung – bieten zusätzliche Schutzschichten, sollten jedoch niemals ordnungsgemäße Sicherheitsverfahren ersetzen.

F: Was ist der Vorteil von mehreren Energiestufen (Joule) bei diesem Gerät?

Verschiedene Energiestufen dienen unterschiedlichen Diagnosezwecken. Niedrige Energieeinstellungen (z. B. 864 J–1024 J) sind ideal für die anfängliche Fehlerbestätigung und die Lokalisierung von Hochwiderstandfehlern, bei denen übermäßige Energie Kabelschäden verschlimmern könnte. Mittlere Energie (1225 J–2048 J) liefert eine optimale akustische Signalstärke für die meisten routinemäßigen Fehlerortungen. Hohe Energie (2450 J+) ist für sehr lange Kabel, tiefe Verlegungen oder Hochimpedanzfehler reserviert, die eine stärkere Bogenbildung erfordern, um eine nachweisbare akustische Signatur zu erzeugen. Die dreistufige Auswahl ermöglicht es den Bedienern, die Energieabgabe an die Feldbedingungen anzupassen.

F: Welche Garantie und welcher Support sind bei diesem Stoßgenerator enthalten?

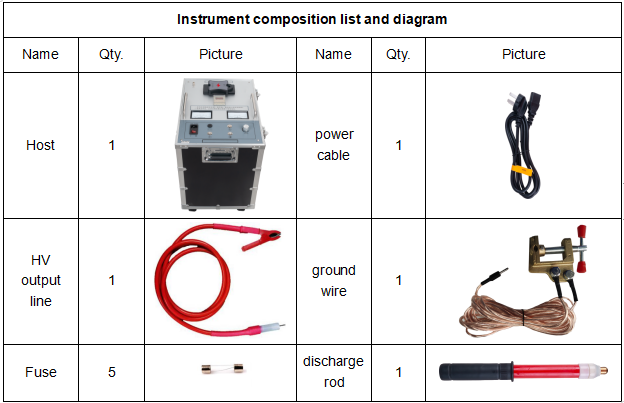

12 Monate Standardgarantie gegen Herstellungsfehler mit lebenslangem technischem Support. CE- und ISO 9001:2015-zertifiziert. Jede Einheit enthält den Stoßgenerator, ein HV-Ausgangskabel, ein Massekabel, eine Entladestange, eine Bedienungsanleitung und eine robuste Transportkiste. Vor-Ort-Installation, Inbetriebnahme und Schulung der Bediener sind auf Anfrage erhältlich. Ersatzteile wie Entladungsspalte, Kondensatoren und HV-Dioden sind für einen schnellen Austausch auf Lager.
