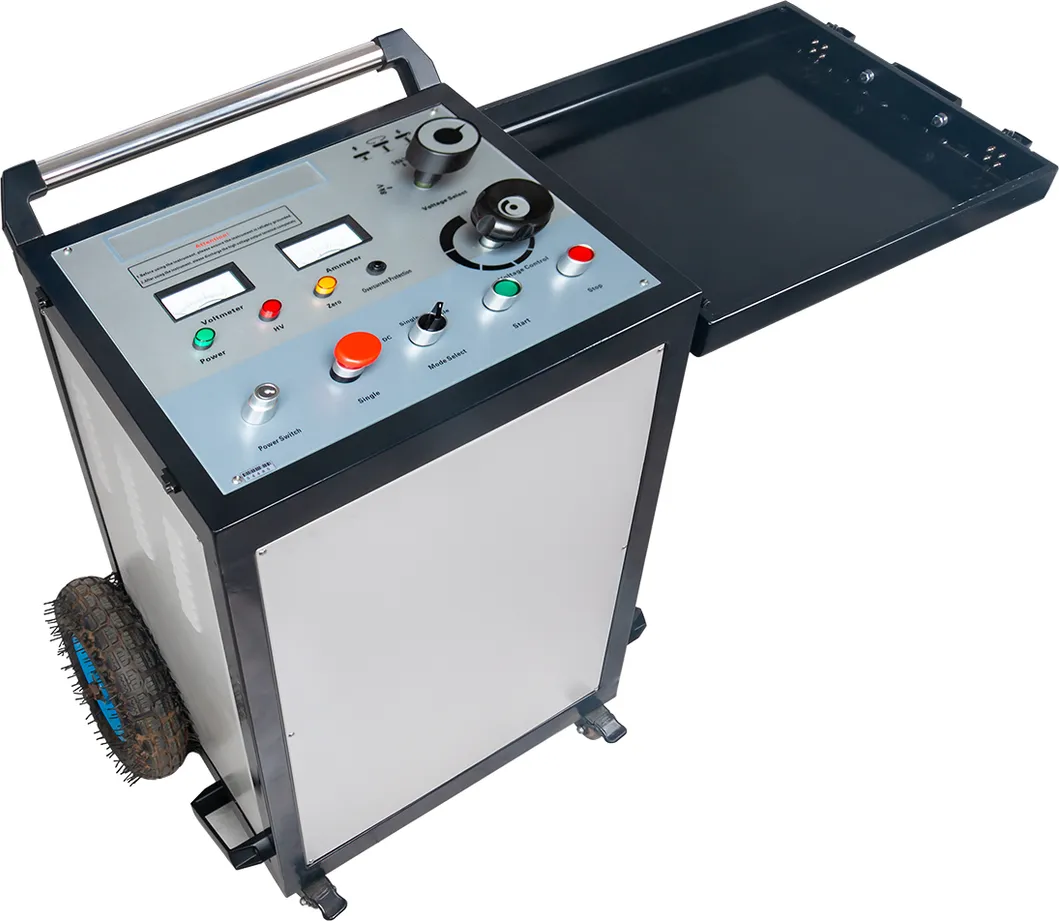

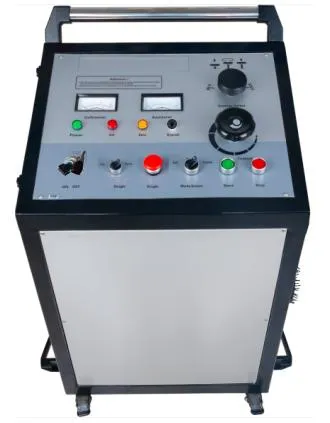

2048J Dreistufiger fahrbarer Hochspannungs-Stoßgenerator für präzise Kabel Fehlerdiagnose

F: Wie funktioniert ein Hochspannungs-Stoßgenerator bei der Fehlererkennung von Kabeln?

Der Stoßgenerator entlädt einen hochenergetischen Impuls in das fehlerhafte Kabel und erzeugt einen kontrollierten Hochspannungsbogen am Fehlerpunkt. Dieser Bogen erzeugt sowohl ein akustisches Signal (lautes Klopfgeräusch, das von Bodenmikrofonen erfasst werden kann) als auch einen elektromagnetischen Impuls (der von einem induktiven Empfänger erfasst werden kann). Durch die Kombination der Ankunftszeiten von akustischen und elektromagnetischen Signalen können die Bediener den genauen Fehlerort präzise bestimmen – eine Technik, die als akustisch-magnetische Synchronisation bekannt ist.

F: Welchen Spannungsbereich sollte ich für verschiedene Kabeltypen wählen?

Die Spannungsauswahl folgt als allgemeine Richtlinie der Nennbetriebsspannung des Kabels. Für Niederspannungskabel (bis 1kV) verwenden Sie den Bereich von 8kV oder 12kV. Für Mittelspannungsverteilungskabel (6-15kV) ist der Bereich von 16kV geeignet. Für Hochspannungsübertragungskabel (35kV und höher) verwenden Sie den Bereich von 32kV. Konsultieren Sie immer die maximalen Prüfspannungsspezifikationen des Kabelherstellers und stellen Sie sicher, dass während des Hochspannungsbetriebs alle Sicherheitsabstände eingehalten werden.

F: Welche Sicherheitsvorkehrungen müssen beim Betrieb eines Stoßgenerators beachtet werden?

Die Prüfung mit einem Hochspannungs-Stoßgenerator erfordert strenge Sicherheitsprotokolle. Vergewissern Sie sich immer, dass das Kabel vollständig spannungsfrei und von allen Stromquellen getrennt ist, bevor Sie es anschließen. Richten Sie einen Sicherheitsbereich von mindestens 5 Metern um die Prüfzone mit Warnschildern ein. Alle Mitarbeiter müssen die entsprechende PSA tragen, einschließlich lichtbogenbeständiger Kleidung, HV-Isolierhandschuhen und dielektrischen Überschuhen. Die integrierten Sicherheitsfunktionen – automatische Entladung nach dem Ausschalten, Not-Aus und Nullspannungs-Verriegelung – bieten zusätzliche Schutzschichten, sollten aber niemals ordnungsgemäße Sicherheitsverfahren ersetzen.

F: Was ist der Vorteil von mehreren Energieniveaus (Joule) bei diesem Gerät?

Verschiedene Energieniveaus dienen unterschiedlichen Diagnosezwecken. Niedrige Energieeinstellungen (z. B. 864J–1024J) sind ideal für die anfängliche Fehlerbestätigung und die Lokalisierung von Hochwiderstandsfehlern, bei denen übermäßige Energie die Kabelschäden verschlimmern könnte. Mittlere Energie (1225J–2048J) liefert die optimale akustische Signalstärke für die meisten routinemäßigen Fehlerortungen. Hohe Energie (2450J+) ist für sehr lange Kabel, tiefe Verlegungen oder Hochimpedanzfehler reserviert, die eine stärkere Lichtbogenerzeugung erfordern, um eine nachweisbare akustische Signatur zu erzeugen. Die dreistufige Auswahl ermöglicht es den Bedienern, die Energieabgabe an die Feldbedingungen anzupassen.

F: Welche Garantie und welcher Support sind bei diesem Stoßgenerator enthalten?

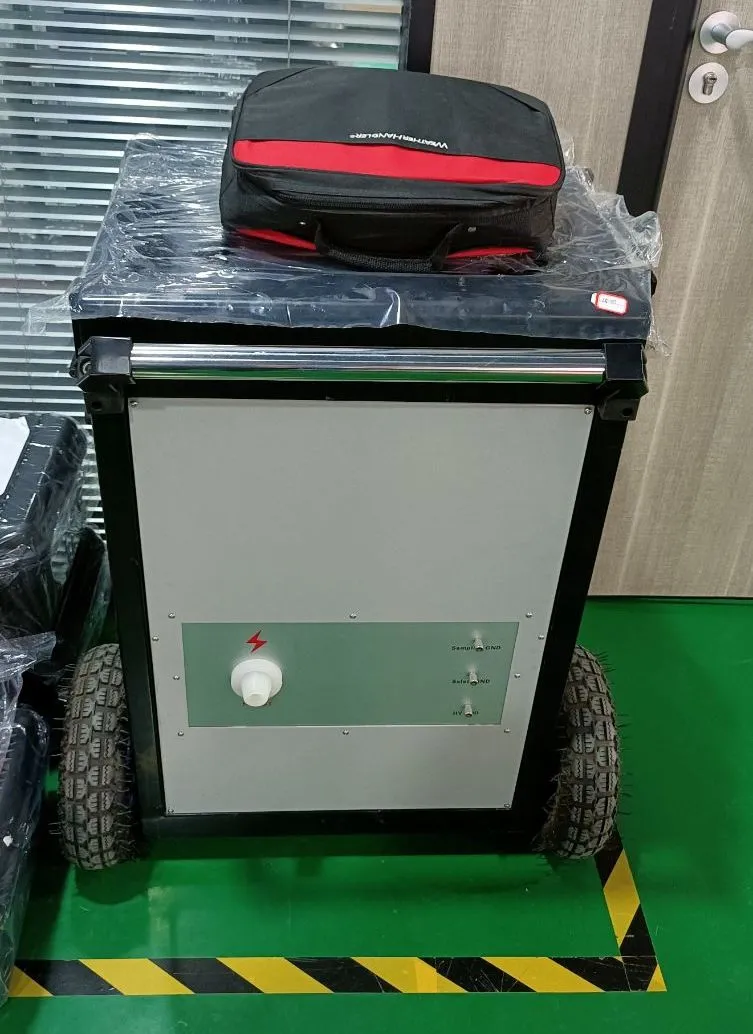

12 Monate Standardgarantie gegen Herstellungsfehler mit lebenslangem technischen Support. CE- und ISO 9001:2015-zertifiziert. Jede Einheit enthält den Stoßgenerator, das HV-Ausgangskabel, das Massekabel, die Entladestange, das Benutzerhandbuch und einen robusten Wagen mit Feststellrollen für den sicheren Transport. Vor-Ort-Installation, Inbetriebnahme und Schulung des Bedieners zur Sicherheit sind auf Anfrage erhältlich. Ersatzteile wie Entladungsfunkenstrecken, Kondensatoren und HV-Dioden sind für einen schnellen Austausch auf Lager.
