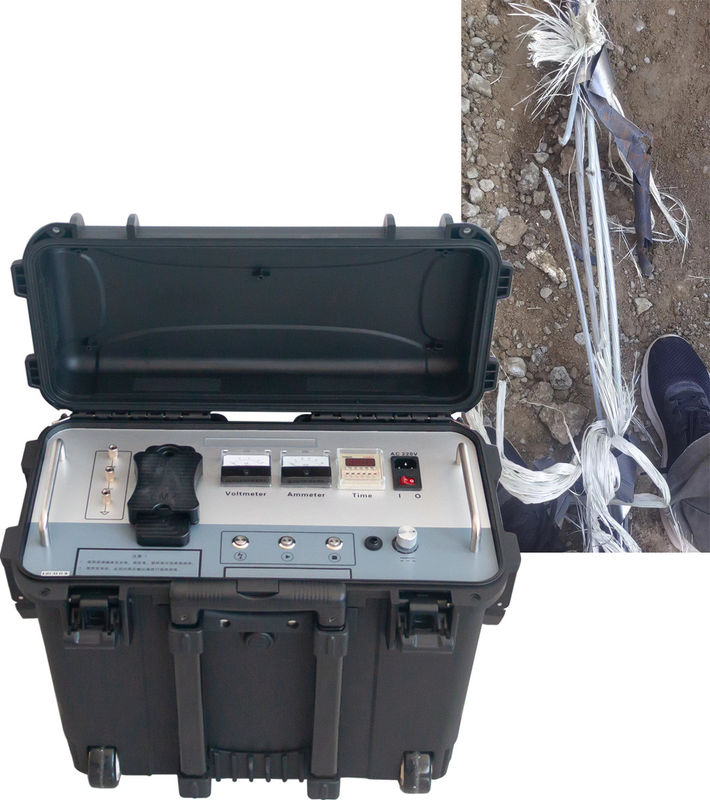

25kg 1225J Portable Gleichspannungs-Hochspannungs-Streibgenerator für die Fehlererkennung von Untergrundkabeln

Der Stoßspannungsgenerator entlädt einen hochenergetischen Impuls in das fehlerhafte Kabel und erzeugt einen kontrollierten Hochspannungslichtbogen an der Fehlerstelle. Dieser Lichtbogen erzeugt sowohl ein akustisches Signal (lautes Klopfgeräusch, das von Bodenmikrofonen erfasst werden kann) als auch einen elektromagnetischen Impuls (der von einem induktiven Empfänger erfasst werden kann). Durch die Kombination der Ankunftszeiten von akustischen und elektromagnetischen Signalen können die Bediener die genaue Fehlerstelle präzise lokalisieren – eine Technik, die als akustisch-magnetische Synchronisation bekannt ist.

F: Welchen Spannungsbereich sollte ich für verschiedene Kabeltypen wählen?

Die Wahl der Spannung folgt als allgemeine Richtlinie der Nennbetriebsspannung des Kabels. Für Niederspannungskabel (bis 1kV) verwenden Sie den 8kV- oder 12kV-Bereich. Für Mittelspannungsverteilungskabel (6-15kV) ist der 16kV-Bereich geeignet. Für Hochspannungsübertragungskabel (35kV und höher) verwenden Sie den 32kV-Bereich. Konsultieren Sie immer die maximalen Prüfspannungsangaben des Kabelherstellers und stellen Sie sicher, dass während des Hochspannungsbetriebs alle Sicherheitsabstände eingehalten werden.

F: Welche Sicherheitsvorkehrungen sind beim Betrieb eines Stoßspannungsgenerators zu beachten?

Die Prüfung mit einem Hochspannungs-Stoßspannungsgenerator erfordert strenge Sicherheitsprotokolle. Stellen Sie immer sicher, dass das Kabel vollständig spannungsfrei und von allen Stromquellen getrennt ist, bevor Sie es anschließen. Richten Sie einen Sicherheitsbereich von mindestens 5 Metern um die Testzone mit Warnschildern ein. Alle Mitarbeiter müssen geeignete PSA tragen, einschließlich lichtbogenbeständiger Kleidung, HV-Isolierhandschuhen und dielektrischen Überschuhen. Die integrierten Sicherheitsfunktionen – automatische Entladung nach dem Ausschalten, Not-Aus und Nullspannungs-Verriegelung – bieten zusätzliche Schutzschichten, sollten aber niemals ordnungsgemäße Sicherheitsverfahren ersetzen.

F: Was ist der Vorteil von mehreren Energiestufen (Joule) bei diesem Gerät?

Verschiedene Energiestufen dienen unterschiedlichen Diagnosezwecken. Niedrige Energieeinstellungen (z. B. 864J–1024J) sind ideal für die anfängliche Fehlerbestätigung und die Lokalisierung von Hochwiderstandsausfällen, bei denen übermäßige Energie die Kabelschäden verschlimmern könnte. Mittlere Energie (1225J–2048J) liefert die optimale akustische Signalstärke für die meisten routinemäßigen Fehlerortungen. Hohe Energie (2450J+) ist für sehr lange Kabel, tiefe Verlegungen oder Hochimpedanzfehler reserviert, die eine stärkere Lichtbogenbildung erfordern, um eine detektierbare akustische Signatur zu erzeugen. Die dreistufige Auswahl ermöglicht es den Bedienern, die Energieabgabe an die Feldbedingungen anzupassen.

F: Welche Garantie und welcher Support sind bei diesem Stoßspannungsgenerator enthalten?

12 Monate Standardgarantie gegen Herstellungsfehler mit lebenslangem technischen Support. CE- und ISO 9001:2015-zertifiziert. Jede Einheit enthält den Stoßspannungsgenerator, das HV-Ausgangskabel, das Erdungskabel, den Entladungsstab, das Benutzerhandbuch und eine robuste Transportkiste. Vor-Ort-Installation, Inbetriebnahme und Schulung der Bediener sind auf Anfrage erhältlich. Ersatzteile wie Entladungsspalte, Kondensatoren und HV-Dioden sind für einen schnellen Austausch auf Lager.
