Genaues tragbares Kabelfehlerortungssystem

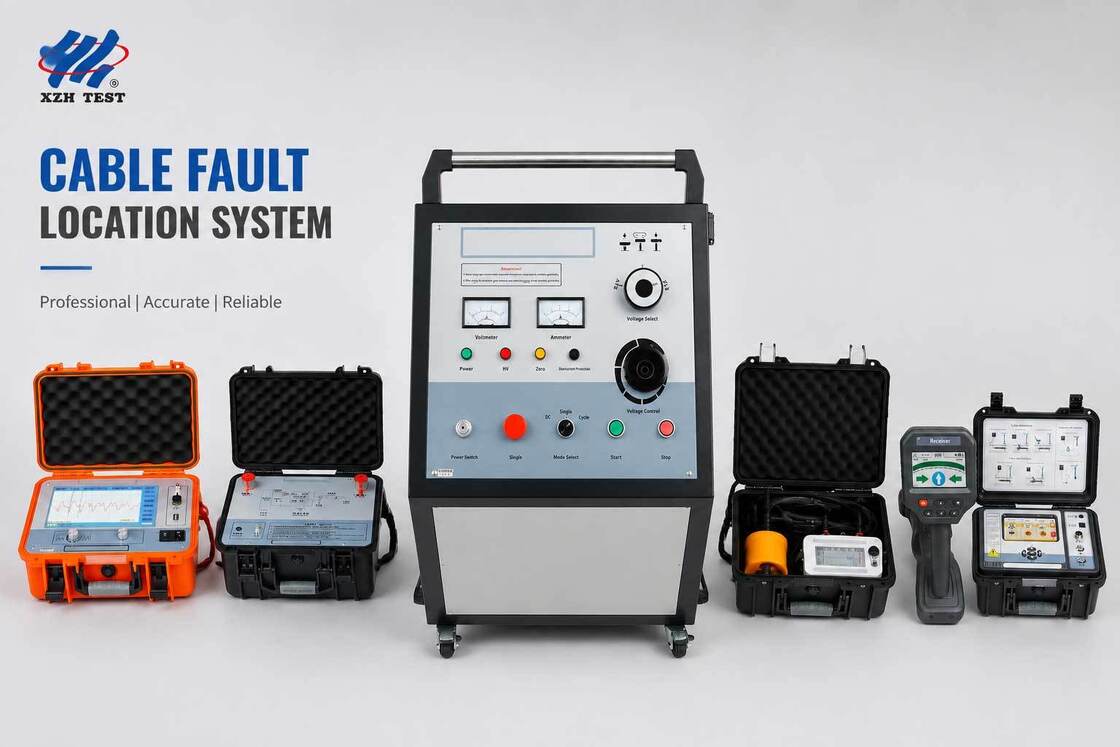

Das XZH TEST Accurate Portable Cable Fault Location System ist eine voll integrierte Diagnoseplattform, die für Mittel- und Niederspannungs-Erdkabelnetze bis 35 kV entwickelt wurde. Dieses System kombiniert einen 2048J-Mehrspannungs-Stoßgenerator, einen 400-MHz-Digital-TDR-Vorortungsgerät, einen akustisch-magnetischen Hochpräzisions-Pinpointer und einen umfassenden Kabelweg-Tester mit mehreren Frequenzen in einer koordinierten Feldlösung und deckt den gesamten Fehlerortungs-Workflow ab – von der Fehlerkonditionierung und Vorortung bis hin zur Zentimeter-genauen Ortung und Kabelwegidentifizierung. Es wurde für Außendienstteams von Versorgungsunternehmen, Elektrofachbetriebe und industrielle Wartungsteams entwickelt und liefert professionelle Genauigkeit in einem robusten, transportablen Paket, das für raue Umgebungsbedingungen von -25 °C bis +65 °C ausgelegt ist.

1. XHHV535-4TS — 2048J Hochspannungs-Stoßgenerator

Impulsenergiequelle & Fehlerkonditionierung

Das Kraftpaket des Systems. Liefert bis zu 2048 Joule Stoßenergie mit drei schaltbaren Spannungsstufen (8 kV / 16 kV / 32 kV) für präzise Energiekontrolle über verschiedene Kabelnennspannungen. Liefert die hochenergetischen Impulse, die für die Vorortung von Fehlern mittels Reflexionsmessung und die akustisch-magnetische Ortung erforderlich sind. Verfügt über einen kontinuierlichen 60 mA Brennstrom zur Fehlerkonditionierung, eine Nullstart-Schutzverriegelung, automatische interne Kapazitätsentladung und ein nach IP54 geschütztes Gehäuse.

• Ausgangsspannung: 8 kV / 16 kV / 32 kV (dreistufig schaltbar)
• Entladeenergie: 2.048 Joule (maximal)
• Brennstrom: 60 mA @ 32 kV zur Fehlerkonditionierung
• Eingebauter Kondensator: 64 µF / 16 µF / 4 µF
• Sicherheit: Nullstart-Verriegelung, automatische Entladung, Über-/Unterspannungs-/Überstrom-/Überhitzungsschutz
• Schutzart: IP54

2. XHGG502A — Digitaler TDR-Kabel Fehler-Vorortungsgerät

Hochauflösende Fehlerentfernungsermittlung

Fortschrittlicher Zeitbereichsreflektometer (TDR) zur schnellen anfänglichen Messung der Fehlerentfernung. Unterstützt vier Testmethoden – Niederspannungs-Impuls, Impulsstrom, Impulsspannung und ARC-Mehrfachimpuls – zur Behandlung aller Arten von Kabelisolationsfehlern. Mit einer maximalen Abtastrate von 400 MHz, einer Pulsamplitude von 300 V und zehn wählbaren Messbereichen von 100 m bis 100 km liefert er eine minimale Auflösung von 0,07 m mit einem Messfehler von ≤ ±(0,5 % × L + 1 m). Verfügt über automatische Impedanzanpassung und eine einstellbare Signalverstärkung von 0–100 %.

• Testmethoden: NV-Impuls, Impulsstrom, Impulsspannung, ARC-Mehrfachimpuls
• Abtastrate: 1 MHz – 400 MHz
• Messbereich: ≥ 120 km
• Minimale Auflösung: 0,07 m
• Pulsamplitude: 300 V
• Ausgangsimpedanz: Automatische Anpassung

3. XHDD503C — Akustisch-magnetischer Hochpräzisions-Pinpointer

Zentimetergenaue Fehlerortung

Professioneller akustisch-magnetischer Synchronein-Empfänger zur präzisen Fehlerlokalisierung. Arbeitet in vier Modi (Standard, Erweitert, Rauschunterdrückung, Benutzerdefiniert) mit intelligenten Zeitdifferenz-, elektromagnetischen Inspektions- und akustischen Messmethoden. Das 5-Zoll-TFT-Ultra-Bright-800×480-Echtfarbdisplay bietet intuitive grafische Führung, während die 120 dB vollautomatische Verstärkung und der 16-stufige Dynamikbereich (0–112 dB) eine zuverlässige Erkennung unter den lautesten Feldbedingungen gewährleisten. IP65 wasserdichte Schutzart für den Allwettereinsatz.

• Festpunktgenauigkeit: 0,1 m (Festpunkt & Weg)
• Verstärkung: 120 dB, vollautomatisch + manuell einstellbar
• Frequenzbereich: 100 – 1600 Hz
• Anzeige: 5-Zoll-TFT-Ultra-Bright-800×480-Echtfarbe
• Akku: 4 × 18650 Lithium, 8+ Stunden Laufzeit
• Wasserdicht: IP65

4. XHGX507C — Kabelrohr-Umfassender Tester

Wegverfolgung & Identifizierung

Mehrfrequenz-Sender-Empfänger-System zur Kabelwegverfolgung, Tiefenmessung, Kabelidentifizierung und Schrittspannungsfehlererkennung. Der Sender liefert bis zu 15 W über 11 aktive Frequenzen (640 Hz bis 197 kHz) mit 9 einstellbaren Leistungsstufen und einer maximalen Ausgangsleistung von 150 Vpp. Der Empfänger verfügt über ein 4,3-Zoll-sonnenlichttaugliches LCD-Farbdisplay, das Tiefe, Strom, Frequenz, Modus, Verstärkung und Signalstärke anzeigt. Unterstützt direkte Verbindung, Kopplung und Induktionsausgabemethoden mit einer Kopplungsklemme von Ø150 mm. Die Erkennungstiefe reicht von 0–20 m.

• Aktive Frequenzen: 11 Frequenzen von 640 Hz bis 197 kHz
• Ausgangsleistung: 15 W max, 9 Stufen einstellbar
• Erkennungstiefe: 0 – 20 m
• Anzeige: 4,3-Zoll-LCD-Farbe, sonnenlichttauglich
• Arbeitsmodi: Verfolgung, Identifizierung, Schrittspannung
• Passive Erkennung: 50/60/250 Hz Netzfrequenz + RF-Band

1. Kabelisolationsprüfung & Fehlerkonditionierung (XHHV535-4TS)Führen Sie eine anfängliche Isolationswiderstandsmessung durch, um das Vorhandensein eines Fehlers zu bestätigen und den Fehlertyp zu charakterisieren. Wenden Sie Gleich- oder Hochspannungsstöße an, um den Fehlerpunkt zu konditionieren – so dass er überschlägt und entlädt, um ein detektierbares transienten Signal zu erzeugen.
2. Fehler-Vorortung (XHGG502A)Schließen Sie das TDR-Vorortungsgerät an und verwenden Sie die Prinzipien der Wanderwellenreflexion, um eine grobe Messung aller Arten von Hauptisolationsfehlern im Kabel durchzuführen. Wählen Sie die optimale Testmethode (NV-Impuls, Impulsstrom, Impulsspannung oder ARC-Mehrfachimpuls) basierend auf den Fehlercharakteristiken für eine schnelle Entfernungsberechnung.
3. Wegverfolgung & Identifizierung (XHGX507C)Setzen Sie den umfassenden Tester ein, um den genauen Kabelweg zu verfolgen, die Verlegetiefe zu messen und das Zielkabel eindeutig unter mehreren Stromkreisen zu identifizieren. Markieren Sie den Weg auf der Erdoberfläche, um sich auf die präzise Ortung vorzubereiten.
4. Erzeugung von Stoßimpulsen (XHHV535-4TS)Wenden Sie hochenergetische Stöße auf das fehlerhafte Kabel auf der gewählten Spannungsstufe an, um detektierbare akustische und elektromagnetische Signale am Fehlerpunkt für den Pinpointer zu erzeugen.
5. Präzise Ortung (XHDD503C)Gehen Sie den Kabelweg mit dem akustisch-magnetischen Pinpointer ab und verwenden Sie intelligente Zeitdifferenz- und Synchrontrigger-Methoden. Identifizieren Sie den genauen Fehlerort bis auf 0,1 m – minimieren Sie so den Aushubbereich und die Reparaturzeit.
6. Kabelreparatur & VerifizierungGraben Sie präzise an der markierten Stelle, reparieren Sie das Kabel und verifizieren Sie die Wiederherstellung mit einer abschließenden Isolationsprüfung, um die Betriebssicherheit zu bestätigen.

• Städtische Verteilungsnetze: Fehlerortung an vergrabenen Mittel- und Niederspannungs-Verteilungskabeln in städtischen Umgebungen – wo eine Ortungsgenauigkeit von 0,1 m den Straßenaufbruch, Verkehrsbehinderungen und Wiederherstellungskosten minimiert.
• Industrieanlagen: Diagnose von Stromverteilungskabeln in Anlagen, einschließlich derjenigen, die unter Betonböden, gepflasterten Höfen und Gebäudefundamenten verlaufen, wo der Zugang eingeschränkt ist.
• Standorte für erneuerbare Energien: Kabel Fehlererkennung in Windparks, Solaranlagen und Energiespeicheranlagen mit umfangreichen vergrabenen Sammel- und Einspeisenetzwerken.
• Transportinfrastruktur: Diagnose von Erdkabeln für Eisenbahnen, Flughäfen, Häfen und Tunnelstromversorgungssysteme, bei denen eine schnelle Fehlerbehebung für die Betriebskontinuität entscheidend ist.
• Elektrizitätsversorger & Service-Auftragnehmer: Regelmäßige vorbeugende Wartung, Notfall-Fehlerreaktion und Inbetriebnahme-Tests nach der Installation für NV/MV-Stromkabelnetze.
