Produktübersicht

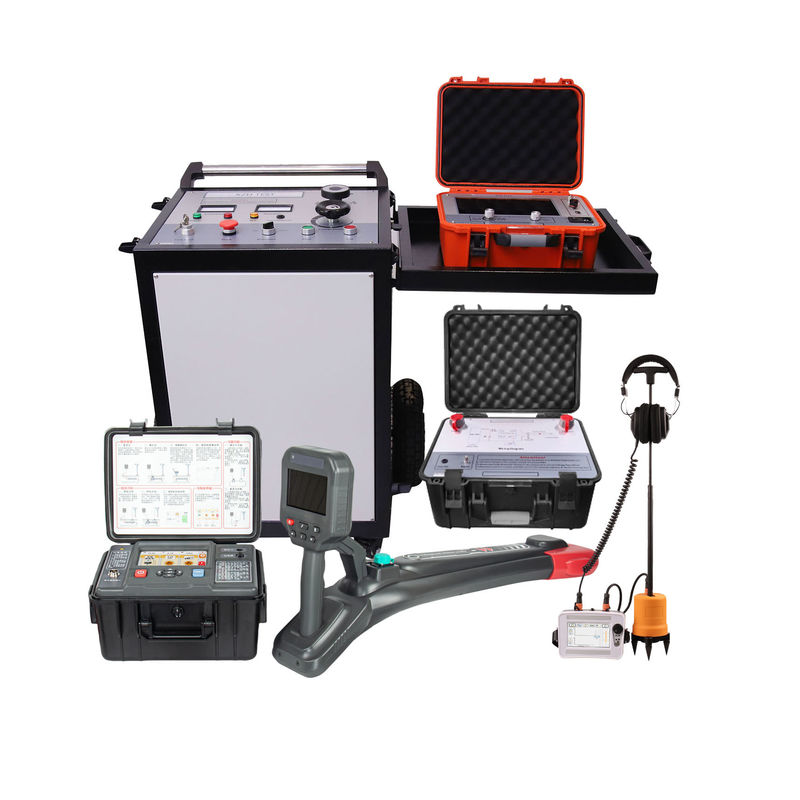

Das XZH TEST Portable Cable Fault Tester Set ist eine voll integrierte, feldtaugliche Diagnoseplattform für unterirdische Stromkabelnetze bis 35 kV. Diese professionelle Lösung kombiniert einen 400-MHz-TDR-Vorortungsgerät (XHGG502A), einen digitalen akustisch-magnetischen Pinpointer (XHDD503C), einen Hochspannungs-Stoßgenerator (XHHV535-4TSS) mit einer Entladeenergie von 2048 J und einen umfassenden Kabelwegtester mit Mehrfrequenzbetrieb auf einer koordinierten Plattform, die alle Phasen des Kabelstörungsmanagements abdeckt – von Isolationsprüfung und Vorortung über Routenverfolgung und präzise Ortung bis hin zur Überprüfung der DC-Spannungsfestigkeit nach der Reparatur. Entwickelt für Energieversorger, Elektroinstallateure und industrielle Wartungsteams, liefert es professionelle Genauigkeit und Zuverlässigkeit unter anspruchsvollen Feldbedingungen.
Systemkonfiguration
| Produktname |
Modell |
Schlüsselkapazität |
| Hochspannungs-Stoßgenerator |
XHHV535-4TS |
0–32 kV, 2048 J Entladeenergie, DC/Einzel-/Zyklusausgang, 60 mA Brennstrom |
| TDR-Kabelstörungsortungsgerät |
XHGG502A |
1–400 MHz Abtastung, ≥120 km Reichweite, LV-Impuls + Impuls + ARC-Mehrfachimpuls |
| Kabelstörungs-Pinpointer |
XHDD503C |
Digitale akustisch-magnetische Synchronisation, 0,1 m Genauigkeit, IP65, 5-Zoll-TFT-Display |
| Umfassender Kabelwegtester |
507C |
4-Frequenz-Sender (815 Hz–83 kHz), 10 W, ≥10 m Erkennungstiefe |
Systemkomponenten
1. XHHV535-4TS – Hochspannungs-Stoßgenerator
2048 J Entladeenergie • Drei Spannungsbereiche • Automatische Sicherheitsabschaltung
Der Kern-Impulsgenerator des Störungsortungssystems, entwickelt, um kontrollierte Hochspannungsstöße zu erzeugen, die an Kabelstörstellen einen Überschlag induzieren. Verfügt über drei schaltbare Spannungsbereiche (0–8 kV / 0–16 kV / 0–32 kV) mit entsprechenden integrierten Kondensatoren (64 µF / 16 µF / 4 µF), die bis zu 2048 J Entladeenergie liefern. Ausgangsmodi umfassen DC, Einzelimpuls und automatischen Zyklus mit einer Impulsrate von ca. 6 Sekunden. Ausgestattet mit Nullstartschutz, Überspannungs-/Überstrom-/Überhitzungssicherheitssystemen und einzigartiger automatischer interner Kondensatorentladung im Stopp-Zustand. Unterstützt DC-Spannungsfestigkeitsprüfungen bis 35 kV mit Anzeige von Echtzeitspannung und -strom.
- Ausgangsspannung: 0–8 kV / 0–16 kV / 0–32 kV (schaltbar)
- Entladeenergie: 2048 J (64 µF / 16 µF / 4 µF)
- Ausgangsmodi: DC, Einzel, Zyklus (automatisch ~6s, manuell beliebig)
- Stoßleistung: 2000 VA
- Brennstrom: Bis zu 60 mA bei 32 kV
- DC-Spannungsfestigkeitsprüfung: 0–35 kV, 0–20 A Anzeige
- Schutz: Überspannung, Überstrom, Überhitzung; automatische Entladung
- Schutzart: IP54
- Abmessungen: 534L × 444B × 805H mm
- Gewicht: ≤120 kg
2. XHGG502A – TDR-Kabelstörungsortungsgerät
400 MHz Abtastung • 120 km Reichweite • ARC-Mehrfachimpuls-Technologie
Fortschrittlicher Zeitbereichsreflektometer, der Reisewellenreflexionsprinzipien für die schnelle und genaue Vorortung aller Arten von Hauptisolationsfehlern in Kabeln nutzt. Verfügt über eine adaptive Abtastrate von 1–400 MHz mit 300 V unipolarem Impulsausgang, was eine minimale Auflösung von 0,07 m über einen Messbereich von über 120 km erreicht. Unterstützt Niederspannungsimpuls-, Impulsstrom-, Impulsspannungs- und ARC-Mehrfachimpuls-Testmethoden für eine umfassende Fehlerabdeckung. Zehn wählbare Messbereiche von 100 m bis 100 km mit automatischer Impedanzanpassung und kontinuierlicher Triggerung gewährleisten eine optimale Signalerfassung für jeden Kabeltyp und jede Länge.
- Abtastrate: 1–400 MHz
- Messbereich: ≥120 km
- Minimale Auflösung: 0,07 m
- Messfehler: ≤±(0,5 % × L + 1 m)
- Impulsamplitude: 300 V (unipolar)
- Impulsdauer: 0,15–10 µS (8 Einstellungen)
- Testmethoden: LV-Impuls, Impulsstrom/-spannung, ARC-Mehrfachimpuls
- Signalverstärkung: 0–100 %, einstellbar
- Trigger: Automatisch kontinuierlich
- Betriebstemperatur: -25 °C bis +65 °C
3. XHDD503C – Kabelstörungs-Pinpointer
0,1 m Präzision • IP65 wasserdicht • Intelligente akustisch-magnetische Synchronisation
Professionelles Kabelstörungsortungsgerät, das die intelligente akustisch-magnetische Zeitdifferenzmethode für die präzise Ortung von Fehlerstellen nutzt. Verfügt über vier Betriebsmodi (Standard, Erweitert, Rauschunterdrückung, Benutzerdefiniert) mit einer voll digitalen intelligenten Metallsonde und automatischer Stummschaltungsfunktion. Das 5-Zoll-TFT-Ultra-Bright-Echtfarbdisplay (800×480) verwendet eine grafische Sprache für eine intuitive Bedienung. Mit einer Verstärkung von 120 dB (vollautomatisch oder manuell), einem Frequenzbereich von 100–1600 Hz und militärtauglichen 600-Ω-Kopfhörern mit Geräuschunterdrückung liefert der Pinpointer eine sichere Fehleridentifizierung selbst in den anspruchsvollsten akustischen Umgebungen.
- Ortungsgenauigkeit: 0,1 m (Festpunkt & Pfad)
- Display: 5-Zoll-TFT, 800×480 Echtfarbe
- Betriebsmodi: Standard, Erweitert, Rauschunterdrückung, Benutzerdefiniert
- Verstärkung: 120 dB, vollautomatisch + manuell
- Frequenzbereich: 100–1600 Hz
- Dynamikbereich: 0–112 dB (16 Stufen)
- Stromversorgung: 4×18650 Lithiumbatterien, >8 Stunden
- Wasserdichtigkeitsgrad: IP65
- Gewicht: Host 0,6 kg, Sensor 1,4 kg
4. XHGX507C – Umfassender Kabelwegtester
4-Frequenz-Ortung • 10 m Tiefenerkennung • Schrittspannung & Kabel-ID
Mehrfrequenz-Sender-Empfänger-System zur Verfolgung von unterirdischen Kabelwegen, Tiefenmessung und Kabelidentifizierung. Der Sender gibt vier wählbare Frequenzen (815 Hz, 8 kHz, 33 kHz, 83 kHz) mit bis zu 150 Vpp und 10 W Leistung über vier Ausgangsstufen aus. Unterstützt Direktanschluss, Kopplungsklemme (Ø150 mm) und Induktionskopplungsmethoden. Der Empfänger arbeitet in den Modi Verfolgung, Identifizierung und Schrittspannung und zeigt Tiefe, Strom und Signalstärke für eine zuverlässige Kabelwegkartierung an. Enthält ein abgeschirmtes HV-Ausgangskabel (10 m) mit 2,5 mm² und 50 kV DC-Nennspannung sowie ein 3-adriges 16 mm² Erdungskabelset.
- Ausgangsfrequenzen: 815 Hz, 8 kHz, 33 kHz, 83 kHz
- Ausgangsleistung: 10 W, 4 Stufen (niedrig/mittel/hoch/voll)
- Ausgangsspannung: 150 Vpp
- Erkennungstiefe: ≥10 m
- Empfängermodi: Verfolgung, Identifizierung, Schrittspannung
- HV-Ausgangskabel: 2,5 mm², 50 kV DC-Nennspannung, abgeschirmt, 10 m
- Erdungskabel: 3-adrig, 16 mm² Hauptleitung, 10 m mit Spule
Arbeitsablauf im Feld
- Kabelisolationsprüfung & FehlerbewertungFühren Sie eine anfängliche Isolationswiderstandsmessung durch, um das Vorhandensein eines Fehlers zu bestätigen und den Fehlertyp zu charakterisieren (Hoch-/Niedrigwiderstand, Unterbrechung/Kurzschluss). Wählen Sie den entsprechenden Spannungsbereich am XHHV535-4TS.
- Fehlervorortung (XHGG502A)Schließen Sie den 400-MHz-TDR-Ortungsgerät an. Bei Fehlern mit geringem Widerstand verwenden Sie die LV-Impulsmethode; bei Fehlern mit hohem Widerstand/Überschlag setzen Sie Impulsstrom, Impulsspannung oder ARC-Mehrfachimpuls ein, um die ungefähre Fehlerentfernung bis zu 120 km zu messen.
- Kabelwegverfolgung (507C)Verfolgen Sie den genauen Kabelweg mit dem Mehrfrequenz-Sender-Empfänger-System. Messen Sie die Verlegetiefe (bis zu 10 m), identifizieren Sie eindeutig das Zielkabel und markieren Sie den Weg an der Oberfläche.
- Stoßimpulsgenerierung (XHHV535-4TS)Wenden Sie periodisch Hochspannungsstöße (bis zu 32 kV, 2048 J) im automatischen Zyklusmodus (ca. 6 s Intervall) auf das fehlerhafte Kabel an, um am Fehlerpunkt detektierbare akustische und elektromagnetische Signale zu erzeugen.
- Präzise Ortung (XHDD503C)Gehen Sie den markierten Kabelweg mit dem akustisch-magnetischen Pinpointer ab. Beobachten Sie die Zeitdifferenzanzeige – der Punkt, an dem die akustisch-magnetische Zeitverzögerung gegen Null geht, liegt mit 0,1 m Genauigkeit direkt über dem Fehler.
- Kabelreparatur & Überprüfung nach der ReparaturGraben Sie präzise an der markierten Stelle, reparieren Sie das Kabel und verwenden Sie die DC-Spannungsfestigkeitsprüfungsfunktion des XHHV535-4TS (0–35 kV), um die Wiederherstellung zu überprüfen und die Betriebssicherheit zu bestätigen.
Anwendungen
•Urbane Verteilungsnetze: Fehlerortung an vergrabenen Mittel- und Niederspannungsverteilungskabeln bis 35 kV in städtischen Umgebungen – 0,1 m Ortungsgenauigkeit minimiert Straßenaufbrüche und Verkehrsbehinderungen.
•Industrieanlagen & Gewerbeimmobilien: Diagnose von Stromverteilungskabeln in Anlagen unter Betonböden, asphaltierten Höfen und Gebäudefundamenten, wo der Zugang eingeschränkt ist und Präzision entscheidend ist.
•Elektrizitätsversorger & Serviceunternehmen: Regelmäßige vorbeugende Wartung, Notfallreaktion bei Störungen und Inbetriebnahmeprüfungen nach der Installation für unterirdische Kabelnetze aller Größen.
•Bergbau & Schwerindustrie: Robustes, feldtaugliches Design (IP54/IP65-zertifizierte Komponenten) hält rauen Umgebungen stand und ermöglicht zuverlässige Kabeldiagnosen in Bergwerken, Öl- und Gasanlagen sowie in der Schwerindustrie.
Häufig gestellte Fragen
F1: Was ist im tragbaren Kabelstörungsortungsset enthalten?
Das komplette Set umfasst vier Kerninstrumente: XHHV535-4TS Hochspannungs-Stoßgenerator (0–32 kV, 2048 J), XHGG502A TDR-Kabelstörungsortungsgerät (400 MHz, 120 km Reichweite), XHDD503C Kabelstörungs-Pinpointer (0,1 m Genauigkeit, IP65) und 507C umfassender Kabelwegtester (4-Frequenz-Sender + Empfänger). Ebenfalls enthalten sind ein abgeschirmtes Hochspannungs-Ausgangskabel (10 m) mit 50 kV DC-Nennspannung, ein 3-adriges Erdungskabelset (10 m), eine Kopplungsklemme (Ø150 mm) und alle notwendigen Zubehörteile, verpackt in verstärkten Holzkisten.
F2: Wie funktioniert die 3-stufige Spannungsregelung am Stoßgenerator?
Der XHHV535-4TS verfügt über drei manuell schaltbare Spannungsbereiche – 0–8 kV (64 µF Kondensator), 0–16 kV (16 µF) und 0–32 kV (4 µF) – die jeweils für unterschiedliche Kabellängen und Fehlertypen optimiert sind. Niedrigere Spannungs-/höhere Kapazitätskombinationen liefern mehr Energie für lange Kabelstrecken; höhere Spannungs-/niedrigere Kapazitäts-Einstellungen liefern schnellere Anstiegszeiten für schwierige Fehler mit hohem Widerstand. Die Brennfunktion liefert bis zu 60 mA bei 32 kV zur Konditionierung von Fehlern mit hohem Widerstand vor der Prüfung.
F3: Was unterscheidet den XHGG502A TDR-Ortungsgerät von einfachen Fehlerortungsgeräten?
Der XHGG502A arbeitet mit bis zu 400 MHz Abtastung mit adaptiver Ratenwahl (1–400 MHz) und unterstützt vier verschiedene Testmethoden: Niederspannungs-Impuls (TDR), Impulsstrom, Impulsspannung und ARC-Mehrfachimpuls. Der ARC-Mehrfachimpulsmodus erfasst mehrere Wellenform-Sätze pro einzelnen HV-Impuls, wodurch die Einstellung der Verzögerungszeit entfällt und die Analyse von Fehlern mit hohem Widerstand und Wassereintritt drastisch vereinfacht wird. Mit einer Impulsamplitude von 300 V und einer minimalen Auflösung von 0,07 m über einen Bereich von 120 km liefert er Laborpräzision in einem feldtauglichen Gerät.
F4: Kann das System in nassen oder staubigen Umgebungen betrieben werden?
Ja. Der XHDD503C Pinpointer ist nach IP65 wasserdicht mit einer voll digitalen intelligenten Metallsonde und automatischer Stummschaltungsfunktion. Der XHHV535-4TS Stoßgenerator verfügt über Schutzart IP54 mit umfassenden Sicherheitsverriegelungen, einschließlich Nullstartschutz, Überspannungs-/Überstrom-/Überhitzungsabschaltungen und automatischer interner Kondensatorentladung im Stopp-Zustand. Alle Komponenten arbeiten zuverlässig von -25 °C bis +65 °C bei bis zu 90 % relativer Luftfeuchtigkeit. Die militärtauglichen 600-Ω-Kopfhörer mit Geräuschunterdrückung des Pinpointers sorgen dafür, dass der Bediener auch in lauten Umgebungen konzentriert bleibt.
F5: Was sind die Kaufbedingungen, Lieferung und Support?
Die Standardlieferzeit beträgt 8–10 Werktage nach Auftragsbestätigung. Jede Komponente ist einzeln in verstärkten Export-Holzkisten mit interner Schaumstoffpolsterung verpackt, um einen schadensfreien internationalen Versand zu gewährleisten. XZH TEST bietet eine Standardherstellergarantie mit optionaler erweiterter Abdeckung. Die Mindestbestellmenge beträgt 1 Einheit mit T/T-Zahlungsbedingungen. Die jährliche Lieferkapazität beträgt 1.000 Sets, was die Verfügbarkeit sowohl für einzelne Evaluierungskäufe als auch für groß angelegte Programme von Energieversorgern sicherstellt.
