Murray Bridge Kabelmantelfehler-Vorortung – XHHG521A

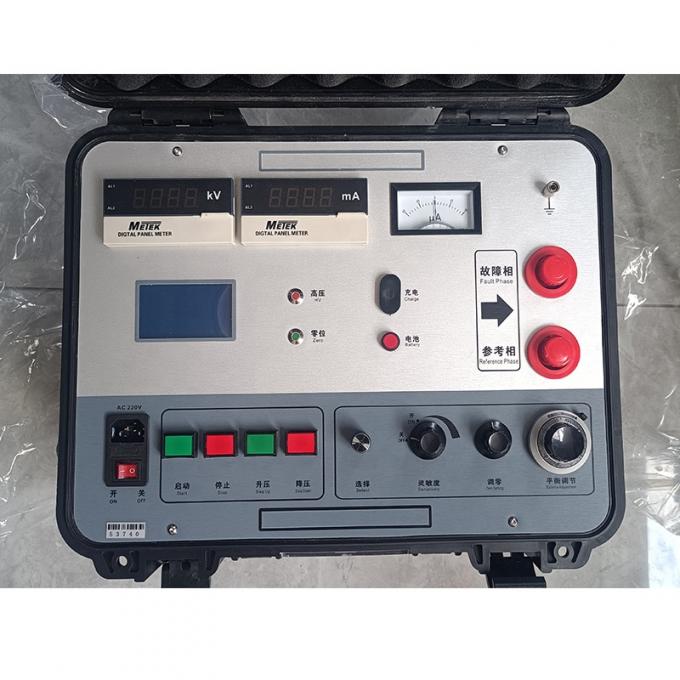

Modell: XHHG521A | 7500V | ±0,2% Präzision | Null-Blindbereich | 25kg
Entwickelt für: Ingenieure für Kabel Fehleruntersuchung, Testteams von Energieversorgern, Spezialisten für Hochspannungskabelverbindungen, elektrische Prüflabore
Kernwert: Kabelmantelfehler vorortung mit Brückenwaagenpräzision – keine Blindbereiche, keine Wellenforminterpretation, keine Mindestkabellänge. Geben Sie die Kabellänge ein, drücken Sie Test, lesen Sie die Fehlerentfernung ab.
Warum Murray Bridge – Das TDR-Blindbereichsproblem
Time Domain Reflectometer (TDR) Kabel Fehlerortungsgeräte arbeiten, indem sie einen Impuls in das Kabel senden und die Zeit messen, die ein Reflexionssignal vom Fehlerpunkt benötigt, um zurückzukehren. Diese Methode funktioniert gut für Fehler in der Mitte der Leitung, hat aber eine inhärente Einschränkung: Der gesendete Impuls muss physisch zum Fehler und zurücklaufen, bevor eine Messung durchgeführt werden kann. Wenn sich der Fehler nur wenige Meter vom Prüfende entfernt befindet oder bei einem kurzen Kabel von nur wenigen zehn Metern, kommt der Rückimpuls an, bevor sich der Empfänger des TDR vom anfänglichen Senden erholt hat – wodurch eine Mess-Todeszone entsteht, die alsBlindbereichbekannt ist.
Der XHHG521A eliminiert diese Einschränkung vollständig. Basierend auf dem Murray-Brückenprinzip – einer Präzisions-Widerstandsbrücke, die bei hoher Spannung arbeitet – misst er den Fehlerwiderstand proportional zu einer bekannten Referenz, nicht die Laufzeit. Es gibt keine Mindestkabellänge, keinen Blindbereich und keine Mehrdeutigkeit in der Nähe von Kabelanschlüssen.
Brücke vs. TDR – Wann jede Methode glänzt
Murray Bridge – XHHG521A
✅ Null Blindbereich – lokalisiert Fehler auf Kabeln ab wenigen Metern
✅ Direkte Fehlerentfernungsanzeige – keine Fähigkeit zur Wellenformanalyse erforderlich
✅ ±(0,2%·L±1)m Präzision bei allen Entfernungen
✅ Hervorragend geeignet für: kurze Kabel, Fehler nahe dem Ende, niederohmige Defekte, Prüfung des Außenmantels
TDR-Wellenreflexion – Typisches Ortungsgerät
⚠️ Blindbereich vom Kabelanfang – Todeszone hängt von der Impulsbreite ab
⚠️ Erfordert Bedienerschulung zur Interpretation von Reflexionswellenformen
⚠️ Genauigkeit verschlechtert sich bei komplexen Kabelstrukturen
✅ Hervorragend geeignet für: lange Kabelstrecken, Fehler in der Mitte der Leitung, Impedanzdiskontinuitäten
Die optimale Strategie: Vorausschauende Testteams führen beide Geräte mit. Verwenden Sie TDR für die erste Vorortung von Fehlern in der Mitte langer Kabelstrecken. Wenn TDR einen möglichen Fehler nahe dem Ende anzeigt – oder beim Testen kurzer Verteilungszweige und Kabelverbindungen – wechseln Sie zur XHHG521A-Brücke für eine definitive, blindbereichsfreie Messung.
Technische Spezifikationen
| Parameter | Spezifikation |
|---|
| Leerlaufspannung | ≥7.500 V DC |
| Kurzschlussstrom | ≥100 mA (empfohlen 5–40 mA für optimale Brückenanzeige) |
| Positionierungsgenauigkeit | ±(0,2%·L ±1) Meter – wobei L die Gesamtkabellänge ist |
| Testmethode | Murray-Brücken-Abgleichmethode mit hochempfindlichem Verstärker und Galvanometer |
| Messschaltung | Vier-Leiter-Widerstandsmessung – eliminiert Leiter- und Kontaktwiderstandsfehler |
| Bedienung | Ein-Tasten-Bedienung: Gesamtkabellänge eingeben, Test drücken, Gerät berechnet automatisch die Fehlerentfernung |
| Spannungsregelung | Elektrischer Spannungsregler mit R-Typ-Transformator – Tastenbedienung zum Erhöhen/Verringern, einstellbare Ausgangsleistung |
| Stromversorgung | AC 220V ±10%, 50Hz ±1Hz; 8,4V integrierter Akku für den Feldeinsatz |
| Hochspannungskabel | Speziell entwickeltes zweikerniges Hochspannungs-Gummikabel – dedizierter symmetrischer Anschluss |
| Sicherheitsdesign | Gesamtes Bedienfeld auf Niederspannung; Hochspannungsquelle und Brücke integriert in isoliertem Schutzgehäuse; Nullstellungs-Schutz |
| Nettogewicht | 25 kg – tragbar in einem einzigen Schutzgehäuse |
| Marke / Herkunft | XZH TEST / Xi'an, Shaanxi, China |
| Zertifizierung | CE, ISO |
Wie die Murray-Brücke funktioniert – Von der Theorie zum Ergebnis
Brückenschaltung: Der XHHG521A bildet eine symmetrische Wheatstone-Brücke mit zwei Armen – einer, der das zu prüfende Kabel (fehlerhafte Phase plus Rückweg) enthält, und der andere, der ein präzisionskalibriertes Potentiometer enthält. Die Brücke wird mit hoher Spannung (bis zu 7500V) beaufschlagt, um Hochwiderstandsfehler in messbare Leitungszustände zu überführen
Abgleich: Der Bediener stellt den Ausgangsstrom (empfohlen 5–40 mA) für optimale Galvanometerempfindlichkeit ein und variiert dann das Potentiometer, bis das Galvanometer nullt – was anzeigt, dass die Brücke abgeglichen ist. Im Abgleich entspricht das Widerstandsverhältnis am Potentiometer dem Widerstandsverhältnis des fehlerhaften Kabelabschnitts zum Rückweg
Automatische Berechnung: Nach dem Abgleich wandelt der Mikrocontroller das Potentiometerverhältnis unter Verwendung der voreingegebenen Kabellänge in eine Fehlerentfernung um. Das Ergebnis wird direkt angezeigt – keine manuelle Berechnung, keine Wellenforminterpretation
Warum 7500V wichtig sind: Mantel-Fehler in Erdkabeln äußern sich oft als hochohmige Leckpfade – 10kΩ bis mehrere MΩ. Die 7500V Leerlaufspannung reicht aus, um diese Widerstände bei einem Abgleichstrom von 5–40 mA in stabile Leitungszustände zu überführen, was einen genauen Brückenabgleich auch bei Fehlern ermöglicht, die für ein Niederspannungs-Ohmmeter als Unterbrechung erscheinen
Vier-Leiter-Messung: Der XHHG521A verwendet eine Kelvin- (Vier-Leiter-) Messtopologie über sein zweikerniges Hochspannungskabel – die Spannungsabgriff- und Stromtragewege sind am Gerät getrennt, wodurch der Leitungswiderstand eliminiert wird, der sonst systematische Fehler in einer herkömmlichen Zwei-Leiter-Brücke verursachen würde
Integrierte Sicherheitsfunktionen
Niederspannungs-Bedienfeld: Alle Bedienelemente, Anzeigen und die Potentiometerschnittstelle sind auf Erdpotential gehalten. Die Hochspannungsquelle und der Brückenschaltkreis sind in einem separaten isolierten Fach untergebracht – der Bediener berührt niemals eine Oberfläche mit erhöhter Spannung
Nullstellungs-Schutz: Hochspannung kann nicht eingeschaltet werden, es sei denn, der Spannungsregler steht auf seiner Mindesteinstellung – verhindert versehentliches Einschalten bei voller Leistung
Integriertes Schutzgehäuse: Die Hochspannungsquelle und die Brücke sind in einem einzigen tragbaren Schutzgehäuse untergebracht, das für den Feldeinsatz zugelassen ist. Keine freiliegenden Hochspannungsleitungen oder separaten Module, die vor Ort verbunden werden müssen
Einstellbare Ausgangsleistung: Die Spannung wird durch einen tastengesteuerten elektrischen Regler mit R-Typ-Transformator geregelt – sanfte, stufenlose Einstellung von Null bis 7500V. Wenn die Abgleichmessung abgeschlossen ist, die Spannung auf Null reduzieren und sicher trennen
Wann der XHHG521A eingesetzt werden sollte
| Szenario | Warum XHHG521A |
|---|
| Kurze Kabelabschnitte | Verteilungszweige, Umspannwerksverbindungen und Kabelabschnitte unter 100 m – wo der TDR-Blindbereich die Fehlerreflexion verdeckt. Die Brückenmethode hat keine Mindestlänge. |
| Fehler nahe dem Ende | Fehler innerhalb der ersten Meter des Prüfanschlusses – TDR-Impulse sind noch nicht weit genug gereist, um eine unterscheidbare Reflexion zu erzeugen. Die Brückenmessung ist unabhängig von der Entfernung. |
| Außenmantelfehler | HDPE-Mantel-zu-Erde-Leckagen bei 10kV–500kV-Einleiterkabeln. Die 7500V Ausgangsspannung durchdringt den hochohmigen Leckpfad für einen stabilen Brückenabgleich. |
| Niederohmige Leitungsfehler | Phasen-zu-Phasen- oder Phasen-zu-Erde-Fehler mit Widerständen unter mehreren kΩ – die Brückenmethode bietet ihre höchste Genauigkeit bei niederohmigen Pfaden. |
| Keine Wellenform-Expertise verfügbar | Die Interpretation von TDR-Wellenformen erfordert Schulung und Erfahrung. Der Brückenabgleich ist objektiv – Galvanometer nullen, Ergebnis ablesen. Schulungszeit: Minuten, nicht Tage. |
Standard-Testablauf
Isolieren und Verifizieren: Kabel an beiden Enden von allen Geräten trennen. Fehlerhafte Phase mit einem Isolationswiderstandsprüfer verifizieren – den Widerstandswert bestätigen, um den richtigen Brückenstrom einzustellen
Brücke anschließen: Zweikerniges Hochspannungskabel des XHHG521A anschließen: ein Kern an den fehlerhaften Leiter, der andere an den Rückweg (intakte Phase oder Kabelpanzerung). Instrumentenmasse an die Stationserde anschließen
Kabellänge eingeben: Gesamtkabellänge in Metern über die Frontpanel-Bedienelemente eingeben. Das Gerät speichert diesen Wert für die automatische Entfernungsberechnung
Spannung anlegen und abgleichen: Spannung erhöhen, bis der Fehler bei stabilem Strom (empfohlen 5–40 mA) leitet. Potentiometer einstellen, bis das Galvanometer nullt – das Gerät berechnet und zeigt automatisch die Fehlerentfernung an
Spannung abschalten und verifizieren: Spannung auf Null reduzieren, trennen und Ergebnis aufzeichnen. Für kritische Messungen von der gegenüberliegenden Kabelseite verifizieren – die beiden Entfernungsmessungen sollten sich zur Gesamtkabellänge summieren
