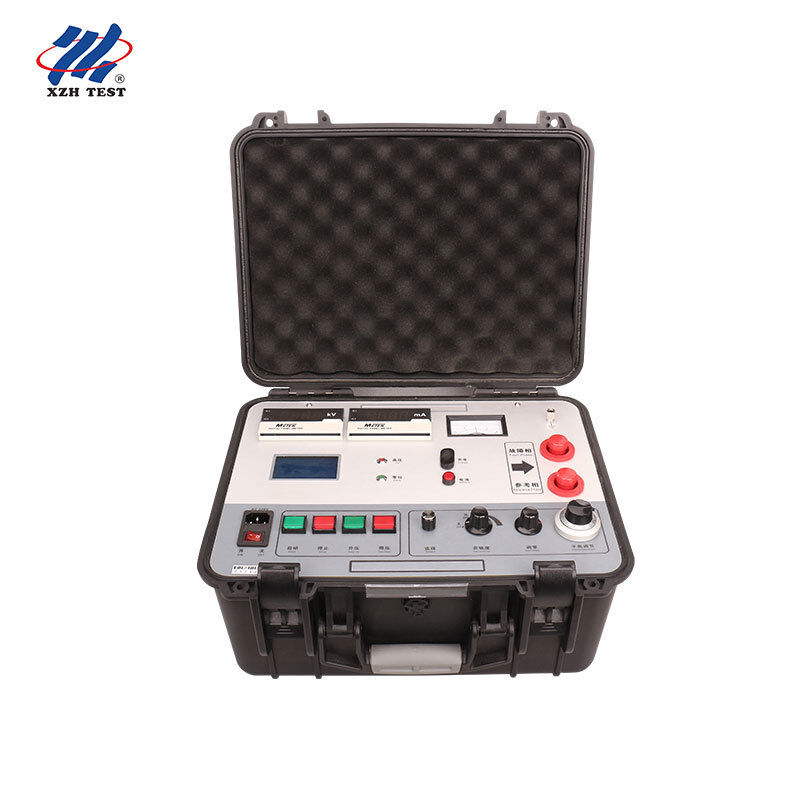

Murray Bridge Kabelmantelfehler-Vorortungsgerät XHHG521A 7500V Hochpräzise, kein toter Winkel für Kurztest von Kabeln

Zeitbereichsreflektometer (TDR) Kabel Fehlerortungsgeräte funktionieren, indem sie einen Impuls in das Kabel senden und die Zeit messen, die ein Reflexionssignal vom Fehlerpunkt benötigt, um zurückzukehren. Diese Methode funktioniert gut für Fehler in der Mitte der Leitung, hat aber eine inhärente Einschränkung: Der gesendete Impuls muss physisch zum Fehler und zurücklaufen, bevor eine Messung durchgeführt werden kann. Wenn sich der Fehler nur wenige Meter vom Prüfende entfernt befindet oder bei einem kurzen Kabel von nur wenigen zehn Metern, trifft der Rückimpuls ein, bevor sich der Empfänger des TDR vom ursprünglichen Sendevorgang erholt hat – wodurch eine Mess-Todeszone entsteht, die als Blindbereich bekannt ist.

Der XHHG521A eliminiert diese Einschränkung vollständig. Basierend auf dem Murray-Brückenprinzip – einer Präzisionswiderstandsbrücke, die bei hoher Spannung arbeitet – misst er den Fehlerwiderstand proportional zu einer bekannten Referenz, nicht die Laufzeit. Es gibt keine Mindestkabellänge, keinen Blindbereich und keine Mehrdeutigkeit in der Nähe von Kabelanschlüssen.

1. Brückenschaltung: Der XHHG521A bildet eine symmetrische Wheatstone-Brücke mit zwei Armen – einer, der das zu prüfende Kabel (fehlerhafte Phase plus Rückweg) enthält, und der andere, der ein präzisionskalibriertes Potentiometer enthält. Die Brücke wird mit hoher Spannung (bis zu 7500V) beaufschlagt, um hochohmige Fehler in messbare Leitungszustände zu überführen
2. Abgleich Einstellung: Der Bediener stellt den Ausgangsstrom (empfohlen 5–40 mA) für optimale Galvanometerempfindlichkeit ein und variiert dann das Potentiometer, bis das Galvanometer null anzeigt – was bedeutet, dass die Brücke abgeglichen ist. Im Abgleichzustand entspricht das Widerstandsverhältnis auf der Potentiometerseite dem Widerstandsverhältnis des fehlerhaften Kabelabschnitts zum Rückweg
3. Automatische Berechnung: Nach dem Abgleich wandelt der Mikrocontroller das Potentiometerverhältnis unter Verwendung der voreingegebenen Kabellänge in eine Fehlerentfernung um. Das Ergebnis wird direkt angezeigt – keine manuelle Berechnung, keine Wellenforminterpretation
4. Warum 7500V wichtig sind: Mantel Fehler auf Erdkabeln äußern sich oft als hochohmige Leckpfade – 10 kΩ bis mehrere MΩ. Die 7500V Leerlaufspannung reicht aus, um diese Widerstände in stabile Leitfähigkeit bei einem Abgleichstrom von 5–40 mA zu überführen, was einen genauen Brückenabgleich auch bei Fehlern ermöglicht, die für ein Niederspannungs-Ohmmeter als offener Stromkreis erscheinen
5. Vierleiter-Messung: Der XHHG521A verwendet eine Kelvin- (Vierleiter-) Messtopologie über sein zweidrähtiges Hochspannungskabel – die Spannungsabgriff- und Strompfade sind am Gerät getrennt, wodurch der Leitungswiderstand eliminiert wird, der sonst systematische Fehler in einer herkömmlichen Zweidrahtbrücke verursachen würde

• Niederspannungs-Bedienfeld: Alle Bedienelemente, Anzeigen und die Potentiometerschnittstelle befinden sich auf Erdpotential. Die Hochspannungsquelle und der Brückenschaltkreis sind in einem separaten isolierten Fach untergebracht – der Bediener berührt niemals eine Oberfläche mit erhöhter Spannung
• Nullstellungsschutz: Hochspannung kann nicht eingeschaltet werden, es sei denn, der Spannungsregler befindet sich in seiner minimalen Einstellung – verhindert versehentliches Einschalten bei voller Leistung
• Integriertes Schutzgehäuse: Die Hochspannungsquelle und die Brücke sind in einem einzigen tragbaren Schutzgehäuse untergebracht, das für den Feldtransport zugelassen ist. Keine freiliegenden Hochspannungskabel oder separaten Module, die vor Ort verbunden werden müssen
• Einstellbare Ausgangsspannung: Die Spannung wird durch einen tastengesteuerten elektrischen Regler mit R-Typ-Transformator geregelt – sanfte, stufenlose Einstellung von Null bis 7500V. Wenn die Abgleichmessung abgeschlossen ist, die Spannung auf Null reduzieren und sicher trennen

1. Isolieren und Verifizieren: Kabel an beiden Enden von allen Geräten trennen. Fehlerhafte Phase mit einem Isolationswiderstandsprüfer verifizieren – Widerstandswert bestätigen, um den richtigen Brückenstrom einzustellen
2. Brücke anschließen: Das zweidrähtige HV-Kabel des XHHG521A anschließen: ein Leiter an den fehlerhaften Leiter, der andere an den Rückweg (gesunde Phase oder Kabelpanzerung). Das Instrument mit der Stationserdung verbinden
3. Kabellänge eingeben: Die Gesamtkabellänge in Metern über die Frontpanel-Bedienelemente eingeben. Das Gerät speichert diesen Wert für die automatische Entfernungsberechnung
4. Spannung anlegen und abgleichen: Spannung erhöhen, bis der Fehler bei stabilem Strom (empfohlen 5–40 mA) leitet. Potentiometer einstellen, bis das Galvanometer null anzeigt – das Gerät berechnet und zeigt automatisch die Fehlerentfernung an
5. Spannung abschalten und verifizieren: Spannung auf Null reduzieren, trennen und Ergebnis aufzeichnen. Für kritische Messungen von der gegenüberliegenden Kabelseite verifizieren – die beiden Entfernungsmessungen sollten sich zur Gesamtkabellänge summieren
