Kabelmantelfehlerortungsgerät XHHD523L für Querverbindungssystemprüfung und EHV-Kabelinbetriebnahme

Bei einadrigen Hochspannungskabeln der Nennspannung 110 kV und höher dient der metallische Mantel sowohl als elektrostatischer Schild als auch als Fehlerstromrückleitung. Um Zirkulationsstromverluste zu minimieren, sind diese Mäntel in Querverbindungsanordnungen über Linkboxen in regelmäßigen Abständen entlang der Kabeltrasse konfiguriert – typischerweise alle 500–1000 Meter für einen vollständigen Transpositionszyklus. Jede Linkbox verbindet die dreiphasigen Mäntel in einem spezifischen Rotationsmuster, wobei Überspannungsbegrenzer (SVLs) installiert sind, um die Mantelisolierung während transienter Überspannungsereignisse zu schützen.

Dieses Querverbindungssystem stellt eine einzigartige Prüfherausforderung dar: Der Mantel ist kein einzelner durchgehender Leiter von Ende zu Ende, sondern ein segmentiertes Netzwerk, das durch vergrabene Linkboxen miteinander verbunden ist. Ein Manteldefekt irgendwo in diesem Netzwerk – sei es am Kabelaußenmantel, in einer Linkbox oder über einen SVL – kann irreführende Testergebnisse liefern, wenn er nur von den Kabelabschlüssen aus gemessen wird. Der XHHD523L adressiert dies, indem er sowohl die Gleichspannungsfestigkeit zur Identifizierung eines Manteldefekts als auch die Schrittspannungs-Ortungsfähigkeit zur genauen Lokalisierung des Defekts im Querverbindungsnetzwerk bereitstellt.

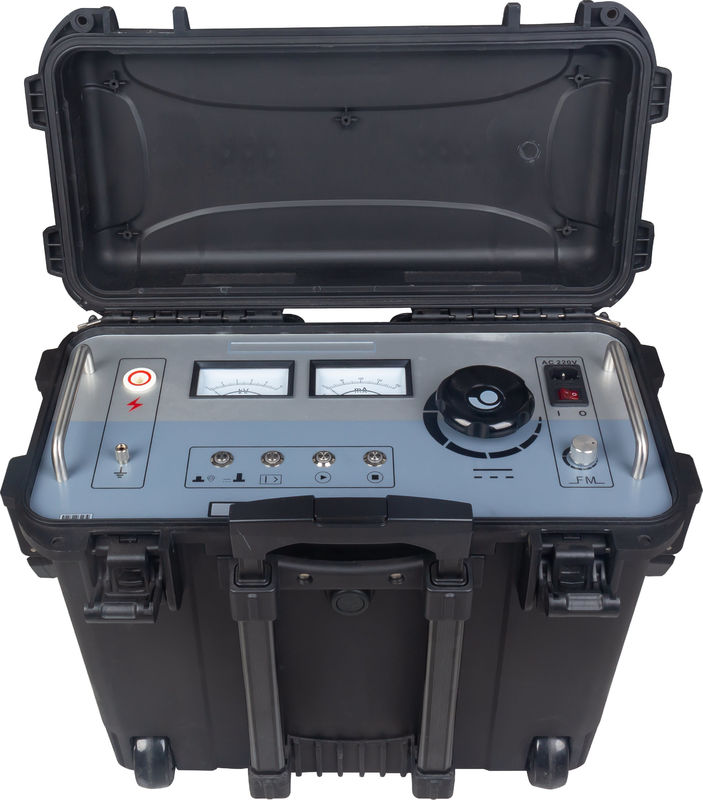

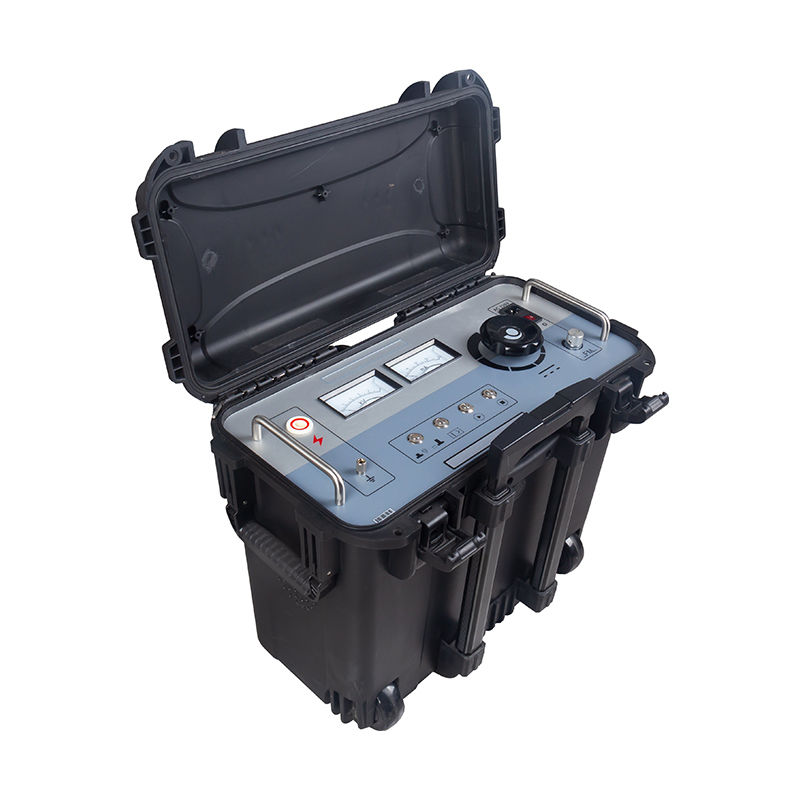

Das Frontpanel des XHHD523L ist in einem von links nach rechts verlaufenden Bedienungsfluss angeordnet, was Bedienungsfehler bei der Feldeinsatz minimiert:

1. Hochspannungs-Ausgangsanschluss: Dedizierter Gleichspannungs-Hochspannungsausgang für den zu prüfenden Kabelmantel
2. kV-Voltmeter: Echtzeit-Anzeige der Hochspannungsausgabe
3. mA-Amperemeter: Überwachung des Ausgangsstroms – wichtig zur Erkennung abnormaler Leckagen während der Festigkeitsprüfung
4. Systemsicherung: 220VAC Stromversorgungssicherung – vom Benutzer über eine externe Buchse austauschbar
5. AC-Strom-Eingang: IEC-Strombuchse für 220VAC Instrumentenversorgung
6. Netzschalter: I = AC-betrieben, 0 = Aus
7. Frequenzregelung: Stellt die Pulsfrequenz im Ortungsmodus ein (Bereich 0,2 Hz–5 Hz)
8. Spannungsregelung: Nullstellung-Start – muss vollständig gegen den Uhrzeigersinn gedreht sein (Startknopf leuchtet), bevor die Hochspannung eingeschaltet werden kann. Drehung im Uhrzeigersinn erhöht die Ausgabe von 0 bis 10 kV
9. Hochspannungs-Stopp-Taste: Schaltet die Hochspannungsausgabe ab und löst die automatische Kondensatorentladung aus. Die Hochspannungsanzeige erlischt, wenn die Ausgabe sicher auf Null ist
10. Hochspannungs-Start-Taste: Nur wirksam, wenn die Spannungsregelung auf Nullstellung steht (Knopf leuchtet). Drücken Sie, um die Hochspannungsausgabe einzuschalten
11. Überstromschutzschalter: Blaue LED leuchtet = Überstromschutz aktiv, LED aus = Schutz deaktiviert
12. Modus-Umschalter: Rote LED = Spannungsfestigkeitsmodus, Grüne LED = Fehlerortungsmodus. Ein-Tasten-Umschaltung zwischen den Modi
13. Erdungsklemme: Erdungspunkt des Instruments – muss vor dem Betrieb mit einer verifizierten Stationserde verbunden werden

1. Isolieren und Vorbereiten:Schalten Sie den Kabelkreis spannungsfrei. Öffnen Sie die Querverbindungs-Linkboxen an beiden Enden des zu prüfenden Segments. Dies isoliert den Mantelabschnitt für eine individuelle Bewertung – unerlässlich, da ein verbundenes intaktes Segment einen Fehler in einem benachbarten Segment maskieren kann
2. Segmentidentifizierung:Identifizieren Sie an jeder zugänglichen Linkbox das zu prüfende Mantelsegment. Notieren Sie die Segmentlänge und die Linkbox-Identifikation für Ihren Prüfbericht
3. Gleichspannungsfestigkeitsprüfung:Schließen Sie den XHHD523L an das isolierte Mantelsegment an. Im Festigkeitsmodus (rote LED) legen Sie 10 kV DC gemäß GB50150-2006 an. Überwachen Sie das mA-Messgerät auf abnormale Leckströme, die auf eine Mantelverschlechterung hinweisen
4. Fehlerbewertung:Wenn die Festigkeitsprüfung bestanden wird (Leckage innerhalb der Spezifikation), notieren Sie das Ergebnis und fahren Sie mit dem nächsten Segment fort. Wenn der Mantel versagt, notieren Sie den Leckstrompegel als Referenz für die Ortung
5. Moduswechsel und Ortung:Schalten Sie in den Ortungsmodus (grüne LED). Speisen Sie das 0–10 kV Rechteckwellensignal mit der optimalen Frequenz für die Kabellänge ein. Setzen Sie den A-Rahmen-Empfänger entlang der Kabeltrasse zwischen den Linkboxen ein – das Mikro-Amperemeter des Empfängers führt Sie zur genauen Fehlerposition
6. Ausgraben und Reparieren:Die Schrittspannungsmethode lokalisiert den Defekt typischerweise innerhalb eines Radius von 1 Meter. Graben Sie an der angegebenen Position aus, führen Sie die Mantelreparatur durch (Außenmantel-Flicken oder Austausch des Kabelstoßes) und wiederholen Sie die Gleichspannungsfestigkeitsprüfung, um die Wiederherstellung zu überprüfen

Für einen Betreiber von Übertragungsnetzen, der für Dutzende oder Hunderte von Kilometern von 110kV-500kV-Kabelkreisen verantwortlich ist, sind Daten zum Mantelzustand nicht nur ein Testergebnis – sie sind der führende Indikator für zukünftige Wartungsausgaben. Ein Kabel mit einem kompromittierten Mantel ist auf dem Weg zur Korrosion des Schirms, zum möglichen Schirmbruch und schließlich zu einer erzwungenen Abschaltung. Der XHHD523L ermöglicht eine zustandsbasierte Wartungsstrategie:

• Baseline-Inbetriebnahmedaten:Erstellen Sie für jeden neuen Kabelkreis bei der Übergabe eine Baseline für die Mantelintegrität – eine Referenz für alle zukünftigen vorbeugenden Wartungsprüfungen
• Geplante vorbeugende Prüfung:Jährliche oder zweijährliche Mantel-Festigkeitsprüfungen an betriebsbereiten Kreisen erkennen Verschlechterungstrends, bevor sie Schwellenwerte für Ausfälle erreichen
• Gezielte Reparaturen:Wenn ein Manteldefekt identifiziert wird, lokalisieren Sie ihn präzise, anstatt einen ganzen Kabelabschnitt zu ersetzen – reduziert die Reparaturkosten um eine Größenordnung im Vergleich zu blinden Ausgrabungen oder einem vollständigen Kabelersatz
