Kabelfehlerlocker
>
Kabel-Fehlerlocker für Kabel mit 10 bis 500 kV-Kraft

Kabel-Fehlerlocker für Kabel mit 10 bis 500 kV-Kraft

Produktdetails:
Herkunftsort: China
Markenname: XZH TEST
Zertifizierung: CE/ISO
Modellnummer: XHHG521A
Ausführliche Information
Herkunftsort:
China
Markenname:
XZH TEST
Zertifizierung:
CE/ISO
Modellnummer:
XHHG521A
Hervorheben:

High Light

Hervorheben:

10 kV bis 500 kV-Kabelfehlfallermittler

,

Kabelmantelfehlerdetektor

,

Hochspannungskabel-Locator-Set

Trading Information
Min Bestellmenge:
1 Einheit
Verpackung Informationen:
Holzverpackungen
Lieferzeit:
5-8 Arbeitstage
Zahlungsbedingungen:
t/t
Versorgungsmaterial-Fähigkeit:
2000Unit/Jahr
Produkt-Beschreibung

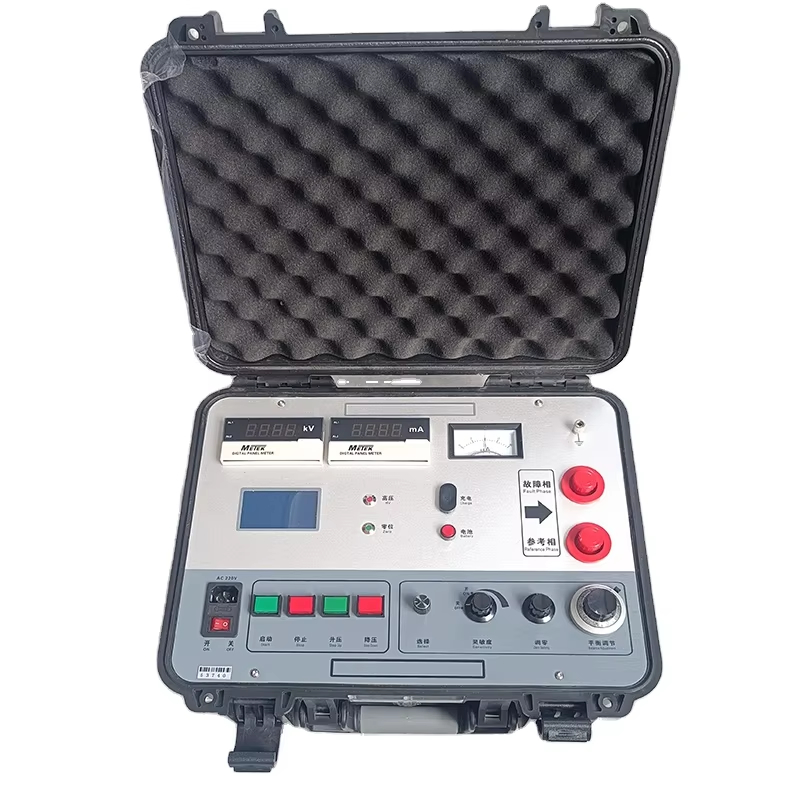

Kabelmantel-Fehlerortungsgerät
Erkennung von Kabelmantelfehlern mittels MURRAY-Brücke/Schrittspannung und Klemmstrom
Das Kabelmantel-Fehlerortungsgerät identifiziert schnell und präzise versteckte Gefahren, einschließlich Erdschlüssen und übermäßigen Leckströmen im Außenmantel von ein- und dreikernigen Hochspannungs- und Höchstspannungskabeln von 10 kV bis 500 kV. Dieses System kann auch 1-minütige DC-Spannungsprüfungen von 5 kV bis 10 kV an Kabelmänteln aus Polyethylen hoher Dichte und Polyvinylchlorid durchführen.
Hauptanwendungen
Unerlässlich für die Wartung von ein- und dreikernigen Hochspannungskabelsystemen von 10 kV bis 500 kV
Kritisches Werkzeug für Ingenieurbüros für Höchstspannungskabel
Wertvolles Gut für den Betrieb von Stromübertragungs- und Umwandlungsingenieurwesen
Merkmale des Modells XHHG521A
Der XHHG521A wurde nach dem MURRAY-Brückenprinzip entwickelt und lokalisiert Fehlerstellen in verschiedenen Drähten und Kabeln, einschließlich Defekten mit geringen Isolationswiderstandswerten. Das System verfügt über:
Hochspannungs-Konstantstromquelle mit Spannungsregler und R-Typ-Transformator
Tastengesteuerte Spannungsregelung (7500 V Leerlaufspannung, 100 mA Kurzschlussstrom)
Hochempfindlicher Verstärker und Galvanometer zur Anzeige des Gleichgewichts
Integrierte Hochspannungsquelle und Brücke in tragbarer Schutzbox
Ein-Tasten-Bedienung mit automatischer Berechnung der Fehlerentfernung
Vierpolige Widerstandsmessung eliminiert Leitungswiderstandsfehler
Technische Spezifikationen
Parameter Wert
Leerlaufspannung ≥7500V
Kurzschlussstrom ≥100mA (empfohlen 5-40mA für Gleichgewichtseinstellung)
Positionierungsgenauigkeit ±(0,2%*L±1)m
Gewicht 25kg
Stromversorgung AC 220V (±10%), 50Hz±1Hz; 8,4V integrierter Akku
Technical Diagram of Cable Fault Locator
