ARC Multi-Pulse Kabel Fehlerlocator mit Handschrift Anmerkung 12.1-Zoll XP 60km XHGG502

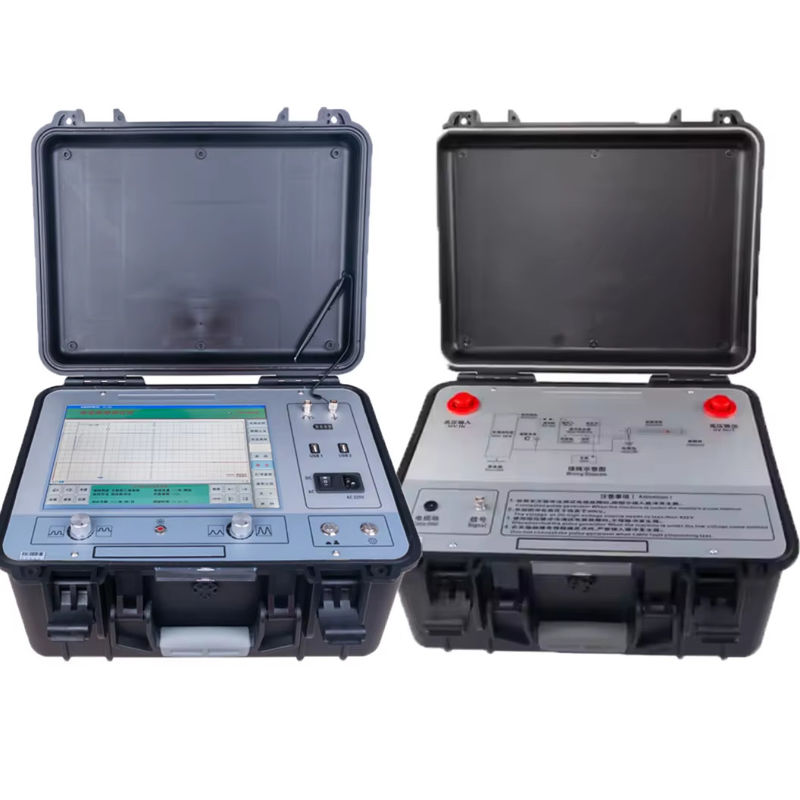

Der XHGG502 ARC Multi-Pulse Kabelfehlerortungsgerät kombiniert 400MHz variable Frequenzabtastung, 8-Puls ARC Multi-Pulse Technologie und einen 12,1-Zoll XP-basierten industriellen Touch-Computer in einem einzigen integrierten Feldgerät. Er erkennt niederohmige Kurzschluss-, Unterbrechungs-, Trennungs-, Leckage-Hochohm- und Überschlag-Hochohm-Fehler an Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln, Telefonkabeln und Erdkabeln über alle Querschnitte und dielektrischen Medien. Was den XHGG502 von allen anderen Geräten seiner Klasse unterscheidet, ist das Handschrift-Annotationssystem: Nach der Erfassung einer Wellenform schreibt der Bediener direkt auf den Touchscreen — Personalname, Teststandort, Kabelidentifikation, Fehlercharakteristika, Umgebungsbedingungen — und die Annotationen werden als Teil der Wellenformdatei gespeichert. Dies eliminiert die größte Quelle für Verwirrung nach dem Feldtest: ein Techniker, der mit 50 Wellenformdateien ins Büro zurückkehrt und nicht mehr weiß, welche Wellenform zu welchem Kabel gehört.

Betrachten Sie eine typische Fehleruntersuchung: Ein 11kV-Zuführungsleitung löst um 03:00 Uhr aus. Die Mannschaft trifft um 05:30 Uhr ein, testet drei Kabelabschnitte von zwei verschiedenen Umspannwerken, erfasst 18 Wellenformspuren und übergibt sie um 09:00 Uhr dem leitenden Ingenieur zur Analyse. Ohne Annotation sieht der Ingenieur 18 unbeschriftete Spuren — jede könnte der Fehler, eine Reflexion einer Muffe oder Systemrauschen sein. Die handschriftlichen Notizen des Gruppenführers, die um 05:30 Uhr in einem feuchten Notizbuch gekritzelt wurden, sind kaum leserlich.

Mit dem XHGG502 trägt jede dieser 18 Wellenformdateien eine klare, leserliche Annotation, die vom Feldtechniker geschrieben wurde: "Zuführung 7B, südlicher Schacht, 230m vom Umspannwerk, Prüfleitungen an A-C-Phase, nasse Bedingungen, Verdacht auf Wassereintritt." Der leitende Ingenieur öffnet die Datei, liest die Annotation, bestätigt die Fehlersignatur und erteilt den Reparaturauftrag, bevor die Mannschaft mit dem Frühstück fertig ist. Das ist der Unterschied zwischen einer Wellenformdatei und einem Feldbericht.

Die ARC (Arc Reflection) Multi-Pulse-Methode des XHGG502 — auch bekannt als Acht-Puls-Methode — ist die fortschrittlichste Kabel-Fehlerortungstechnik, die in einem tragbaren Gerät verfügbar ist. Der Puls-Koppler (Nennspannung 38kVDC) sendet einen präzise getimten Hochspannungsimpuls in das Kabel, gleichzeitig mit einem Niederspannungs-Referenzpuls. Das Gerät erfasst und zeigt bis zu 8 Gruppen von Hochspannungs- und Niederspannungs-Wellenformpaaren auf dem 12,1-Zoll-Bildschirm an, was einen direkten visuellen Vergleich zwischen der Fehlerreflexion und der Referenzspur ermöglicht. Das Prinzip ist einfach, aber leistungsstark: Ein Hochwiderstandsfehler am Lichtbogenpunkt während eines Überschlags verhält sich elektrisch wie ein Kurzschluss an derselben Stelle. Der Niederspannungs-Referenzpuls zeigt daher das gleiche Reflexionsmuster wie der Hochspannungsüberschlag — und der Punkt, an dem sie übereinstimmen, ist der Fehler. Dies eliminiert das Problem des "Ratens, welcher Reflexionsspitze der Fehler ist", das die Interpretation von Ein-Puls-TDRs bei Hochimpedanzfehlern plagt.

Die meisten Kabelfehlerortungsgeräte verwenden einen eingebetteten Mikrocontroller, der ein dediziertes LCD-Panel steuert — ausreichend für die Anzeige einer einzelnen Wellenform, aber nicht in der Lage, ein vollständiges Betriebssystem auszuführen. Der XHGG502 verwendet einen vollständigen XP-basierten Industriecomputer mit einem 12,1-Zoll sonnenlichttauglichen Touch-Display. Dies hat drei praktische Konsequenzen:

• Multi-Tasking Workflow: Gleichzeitige Anzeige der Testwellenform, der Kabelverwaltungsdatenbank und der Berichtsvorschau — Wechseln Sie zwischen ihnen wie bei jeder Windows-Anwendung. Kein Neustart, keine Verzögerung beim Moduswechsel.
• Volle Peripherieunterstützung: Externe Tastatur und Maus für die Analyse im Büro. USB-Drucker für sofortige Hardcopy-Berichte. USB-Flash-Laufwerk für den Massenexport von Wellenformen zur PC-Analyse-Software. Standard-Windows-Dateiverwaltung — Ordner erstellen, Dateien umbenennen, auf externen Speicher kopieren.
• Zukunftssicher: Die XP-Plattform kann Wellenform-Anwendungssoftware von Drittanbietern ausführen. Kabel-Ausbreitungsgeschwindigkeitsdatenbanken können über USB aktualisiert werden. Berichtsvorlagen sind editierbar — Kopf- und Fußzeilen sowie Zertifikatsformate können an die Dokumentationsstandards Ihrer Organisation angepasst werden.

• 400MHz Variable-Frequenz-Abtastung: Vier wählbare Raten (60/120/240/400MHz) optimieren den Kompromiss zwischen Wellenformdetail und Speichertiefe. Bei 400MHz entspricht jeder Abtastpunkt etwa 0,25m Kabel — ausreichend für eine Ablesegenauigkeit von 0,1m und eine Testgenauigkeit von <0,5m.Vollautomatische kontinuierliche Abtastung:
• Im Überschlagmodus dauert der Entladungsbogen Mikrosekunden. Der XHGG502 tastet kontinuierlich mit voller Geschwindigkeit ab — er verpasst nie ein transientes Ereignis, weil er "zwischen den Triggern" war. Automatische Verstärkungs- und Schwellenwertanpassung kompensieren variierende Bogenintensitäten.400Vpp Niederspannungsimpuls:
• Höhere Pulsamplitude als bei Standardgeräten mit 100–300Vpp bietet eine größere Eindringtiefe bei langen Kabeln und durch verlustreiche Muffen. 0,1µs schmaler Puls für Nahbereichsfehlerauflösung; 2µs breiter Puls für Langstreckenerkennung >50km.Automatische Berichterstellung:
• Nach einer erfolgreichen Fehlerortung tippen Sie auf eine Schaltfläche, um einen vollständigen Testbericht zu erstellen — Wellenform-Screenshot, Testparameter (Bereich, Pulsbreite, Abtastrate), berechnete Fehlerentfernung, V/2-Ausbreitungsgeschwindigkeit und Bediener-Annotationen. Drucken über USB oder Export als PDF für den E-Mail-Versand.Kabelmanagementsystem:
• Speichern Sie Wellenformen nach Kabelname, Umspannwerk, Zuführungsnummer oder Projektcode. Durchsuchbare Datenbank mit Sortier- und Filterfunktionen. Vergleichen Sie historische Wellenformen desselben Kabels, um Degradationstrends über mehrere Wartungszyklen hinweg zu verfolgen.38kVDC Puls-Koppler:
• Hochspannungsfester Koppler verarbeitet die volle Entladeenergie zur Fehlerortung mit integrierter Sicherheitsisolierung. Zeigt automatisch das reflektierte Signal und die vollflächige Leerlauf-Referenzwellenform nebeneinander an, um eine eindeutige Fehleridentifizierung zu ermöglichen.Integrierter Polymer-Lithium-Akku:
• Testen Sie Kabelunterbrechungen und niederohmige Kurzschlüsse vollständig im Akkubetrieb — kein Generator, keine Netzverbindung erforderlich. Ideal für abgelegene Standorte, Straßenbeleuchtungsnetze und Situationen, in denen die Standortstromversorgung nicht verfügbar oder unzuverlässig ist.Hochspannungsschutz:
• Das Gerät ist für den sicheren Betrieb in einer Hochspannungs-Impustumgebung ausgelegt. Geschützte Eingänge verhindern Schäden oder Blockaden durch induzierte Transienten, wenn der Überschlaggenerator entlädt — keine Abstürze, kein Datenverlust, kein Neustart erforderlich.Technische Spezifikationen
