Produktbeschreibung
Der Unterirdische Kabel- und Rohrlokalisierer XHGX507B wurde von Tausenden von Anwendern im Stromkabeltest eingesetzt und genießt in diesem Bereich einen hohen Ruf. Wir haben den XHGX507B-Rohrlokalisierer unter Verwendung neuester Konzepte entwickelt, insbesondere für die schnelle und genaue Ortung von Isolationsfehlern von Kabeln zur Erde, (unter Spannung) zur Pfadfindung, Tiefenortung und Kabelidentifizierung.
Merkmale
1. Kompass- und Richtungsanzeige: Visuelle Anzeige der Richtung der Rohrleitung und der Links- und Rechtsrichtung.
2. Messung der Stromrichtung zur Eliminierung von Störungen durch nahegelegene Leitungen (Teilfrequenzen).
3. Tiefen- und Strommessung.
4. Vollständig digitale hochpräzise Abtastverarbeitung: stabil und zuverlässig, ultrahohe Empfindlichkeit, extrem schmalbandiger Empfang, starke Störfestigkeit und kann die Netzfrequenz und harmonische Störungen benachbarter, betriebener Kabel und Rohrleitungen vollständig unterdrücken.
5. Erkennung von betriebenen Kabeln: Hochleistungs-Sendekaliber, Kopplung und Ausgabe von Signalen an das betriebene Kabel in größtmöglichem Umfang.
6. Identifizierung von Kabeln/Rohrleitungen: Das Kaliber (optionales Zubehör) ist bequem und einfach zu bedienen, und das Identifizierungsergebnis wird eindeutig angegeben; es kann verwendet werden, wenn die Verwendung des Kalibers unpraktisch ist.
7. Erdungsfehlerfindung: Verwenden Sie den A-Rahmen (optional), um den beschädigten Punkt der Rohrleitung zur Erdungsisolierung zu lokalisieren, und der Pfeil zeigt die Richtung des Fehlerpunkts an.
8. Mehrere Erkennungsfrequenzen: aktive Erkennung und passive Erkennung.
9. Mehrere Signalausgabemodi des Senders: Direktanschlussausgang, Klemmenkopplung und Induktion.
10. Digitaler Leistungsverstärkerausgang des Senders, automatische Impedanzanpassung und automatischer Schutz.
11. Eingebauter Lithium-Ionen-Akku mit großer Kapazität, automatische Abschaltung bei Unterspannung, automatische Abschaltung (Empfänger) ohne Betrieb über einen längeren Zeitraum.
12. Das Gehäuse ist schön und fest, leicht und tragbar.

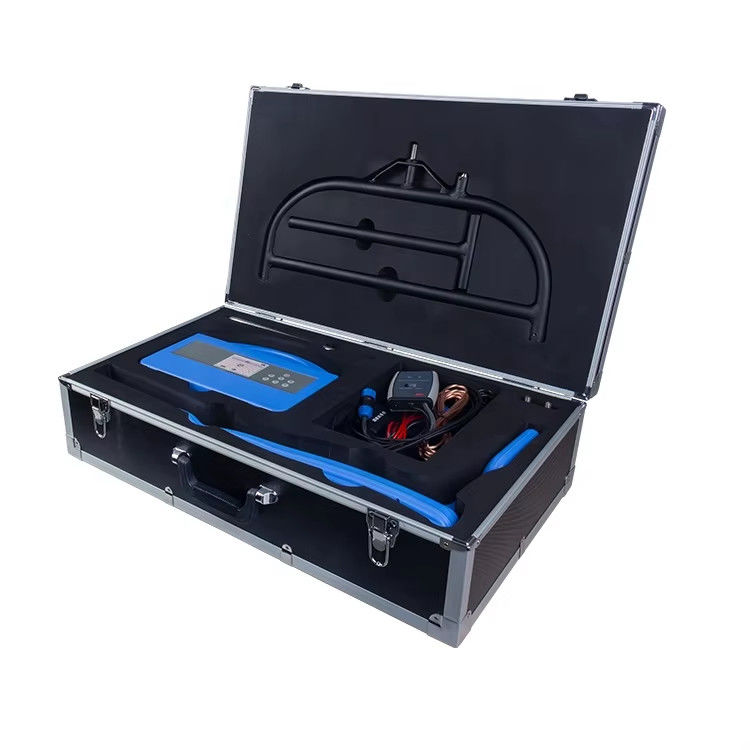

XHGX507B, Unterirdischer Kabel-/Metallrohrlokalisierer
Sie können 50 Hz oder 60 Hz auswählen
Produktparameter
Senderspezifikationen:
1. Ausgabemodus: Direktanschlussausgang, Induktion, Klemmenkopplung.
2. Ausgangsfrequenz: 348 Hz, 624 Hz, 1280 Hz, 1860 Hz, 512 Hz, 645 Hz, 820 Hz, 940 Hz, 6 kHz, 8 kHz, 9 kHz, 12 kHz, 33 kHz, 82 kHz, 200 kHz.
3. Ausgangsleistung: maximal 10 W, in 10 Stufen einstellbar, automatische Echtzeit-Impedanzanpassung.
4. Direktanschlussausgangsspannung: bis zu 200 Vpp.
5. Überlast- und Kurzschlussschutz.
6. Mensch-Maschine-Schnittstelle: 320 × 240 Punktmatrix-Flüssigkristallanzeige.
7. Eingebauter Akku: 6 18650 Lithium-Ionen-Akkus, nominal 12,6 V, 4,2 Ah.
Empfängerspezifikationen:
1. Eingangsmodus: eingebaute Empfangsspule, Identifikationsklemme (optional), Fehlerprüfungs-A-Rahmen (optional).
2. Empfangsfrequenz:
Erkennungsfrequenz: 348 Hz, 624 Hz, 1280 Hz, 1860 Hz, 512 Hz, 645 Hz, 820 Hz, 940 Hz, 6 kHz, 8 kHz, 9 kHz, 33 kHz, 65 kHz, 82 kHz, 131 kHz, 200 kHz.
Netzfrequenz-Passive-Erkennungsfrequenz: 50 Hz/60 Hz.
3. Rohrleitungserkennungsmodus: Breitspitzenmethode, Schmalspitzenmethode, Talmethode, Spitzentalmethode.
4. Kabelidentifizierungsmodus: Klemme (optional) intelligente Identifizierung und Strommessung.
5. Mensch-Maschine-Schnittstelle: 480 × 272 Punktmatrix-Flüssigkristallanzeige.
6. Eingebauter Akku: 4 18650 Lithium-Ionen-Akkus, nominal 4,2 V, 8,2 Ah.
7. Positionierungsgenauigkeit: Tiefe 0-3 m (±5 %), Tiefe 3-12 m (±10 %)
8. Tiefenmessgenauigkeit: dreistellige Anzeige, die maximale Tiefe kann bis zu 12 Meter betragen
9. Strommessgenauigkeit: 1 mA
10. Maximale Erkennungsentfernung: Das Kabel mit guter Isolierung in der Direktanschlussmethode kann bis zu 15 km erreichen
Sonstiges
1. Volumen: Sender 320 × 240 × 90 mm, Empfänger 670 × 128 × 310 mm.
2. Qualität: 1,9 kg für den Sender und 1,4 kg für den Empfänger.
3. Ladegerät: Eingang AC100~240V, 50/60Hz, Ausgang DC4.2V-1A, Ausgang DC12.6V-1A.
4. Betriebsbedingungen: Temperatur: -10 °C-40 °C, Luftfeuchtigkeit 5-90 % RH, Höhe <4500 m.
