Dieses Gerät verwendet die akustisch-magnetische Synchronisationsmethode, um die Fehlerstelle präzise zu bestimmen. Es ist eine sehr genaue und einzigartige Ortungsmethode. Ihr Prinzip basiert auf der traditionellen akustischen Punktbestimmungsmethode und fügt die Erkennung und Anwendung elektromagnetischer Signale hinzu.

Wenn der Hochspannungsgenerator eine Stoßentladung an dem fehlerhaften Kabel durchführt, wird der durch die Entladung am Fehlerpunkt erzeugte Schall an den Boden übertragen. Das Schallsignal wird von einer hochempfindlichen Sonde aufgenommen. Nach der Verstärkung ist ein "Knall"-Geräusch durch Hören mit Kopfhörern zu hören.

Die eingebaute Sonde der Sonde empfängt das Magnetfeldsignal in Echtzeit und verwendet das Prinzip, dass die Ausbreitungsgeschwindigkeit des Magnetfelds viel höher ist als die Ausbreitungsgeschwindigkeit des Schalls, um die Entfernung des Fehlerpunkts durch Erkennung der Zeitdifferenz zwischen dem elektromagnetischen Signal und dem Schallsignal zu bestimmen. Bewegen Sie die Sensorposition weiter, um den Punkt mit der kleinsten akustisch-magnetischen Zeitdifferenz zu finden, dann befindet sich die genaue Position des Fehlerpunkts darunter.

Traditionelle akustische Messpunktinstrumente verwenden im Allgemeinen nur Kopfhörer zur Überwachung oder werden durch das Ausschlagen des Zeigers des Messgeräts ergänzt, um das Entladungsgeräusch am Fehlerpunkt zu identifizieren. Da das Entladungsgeräusch in einem Augenblick verschwindet und sich nicht wesentlich vom Umgebungsrauschen unterscheidet, bringt es oft große Schwierigkeiten für Bediener mit sich, die nicht sehr erfahren sind. Die akustisch-magnetische Synchronisationsmethode vermeidet effektiv die oben genannten Probleme der traditionellen akustischen Messmethode.

Prinzipblockdiagramm des akustisch-magnetischen synchronisierten Punktinstruments

Zusammensetzung des Instruments

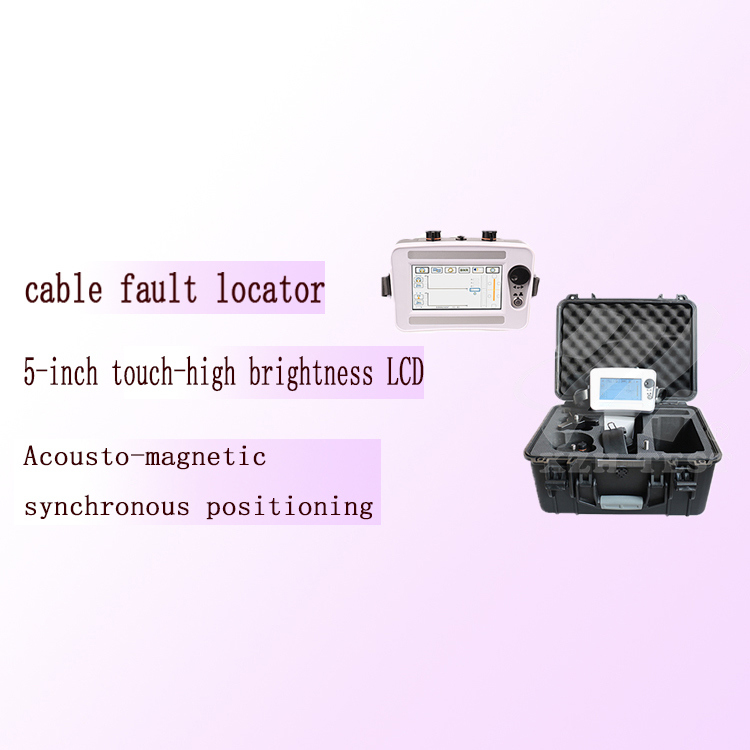

1. Kabelfehlerortungsgerät: Lokalisieren Sie Kabelfehlerpunkte präzise innerhalb des groben Messbereichs.

2. Sonde: einschließlich Sonde, Sonde, Verbindungsstange , und drei Klauen , die mit dem Eingangskanal verbunden sind, um Signale zu empfangen.

3. Kopfhörer tragen; verbinden Sie den Eingangskanal des Punktinstruments (Rückmeldung des Ausgangssignals).

4. 7-adriges Signalkabel: Verbindungskabel zwischen dem Punktinstrument und der Sonde (Verbindung des Punktinstruments und der Sonde).

5. Ladegerät: An die Ladebuchse des Instruments zum Aufladen anschließen.

6. Multifunktions-Blumenschlüssel: zum Zerlegen und Zusammenbauen von Verbindungsstangen.

Kundendienst und Packliste

Innerhalb eines Jahres ab Kaufdatum unterliegt das Instrument einer kostenlosen Garantie für Produktqualitätsprobleme, und Wartungs- und technische Dienstleistungen werden lebenslang erbracht. Wenn Sie feststellen, dass sich das Instrument in einem anormalen Zustand befindet oder einen Fehler aufweist, kontaktieren Sie uns bitte, damit wir die für Sie bequemste und effektivste Lösung arrangieren können .
