Multifunktionskabel Intelligentes Kabel-Identifikationsgerät

Produktbeschreibung

1.Grundbedingungen und Arbeitsbedingungen

2.Spezifikationen des Senders

Das 505DS-Live-Kabelidentifikationsinstrument, auch bekannt als Kabelidentifikationsinstrument, Multifunktions-Kabelidentifikationsinstrument und intelligentes Kabelidentifikationsinstrument, wurde für Stromkabeltechniker und Kabelarbeiter entwickelt, um die technischen Probleme der Kabelidentifizierung zu lösen. Der Benutzer kann mit dem Instrument eines der Zielkabel aus den mehreren Kabeln genau identifizieren, um zu vermeiden, dass versehentlich die Live-Kabel durchgesägt werden und schwere Unfälle verursacht werden. Die Kabelidentifizierung beginnt mit der Bedienung an beiden Enden des Kabels. Die doppelte Nummerierung an beiden Enden des Kabels muss korrekt sein. Dieses Instrument ist mit PSK-Technologie in Kombination mit präzisen Algorithmen konzipiert. Egal wie zuverlässig das Gedächtnis des Personals vor Ort ist, es kann die Erkennung durch professionelle Instrumente nicht ersetzen. Dieses Produkt verfügt auch über die Funktionen der Live-Kabelidentifizierung, der Stromausfall-Kabelidentifizierung, der AC-Stromprüfung und der AC-Spannungsprüfung. Es besteht aus einem Sender, einer Sendestromzange, einem Empfänger und einer flexiblen Empfangsstromzange.

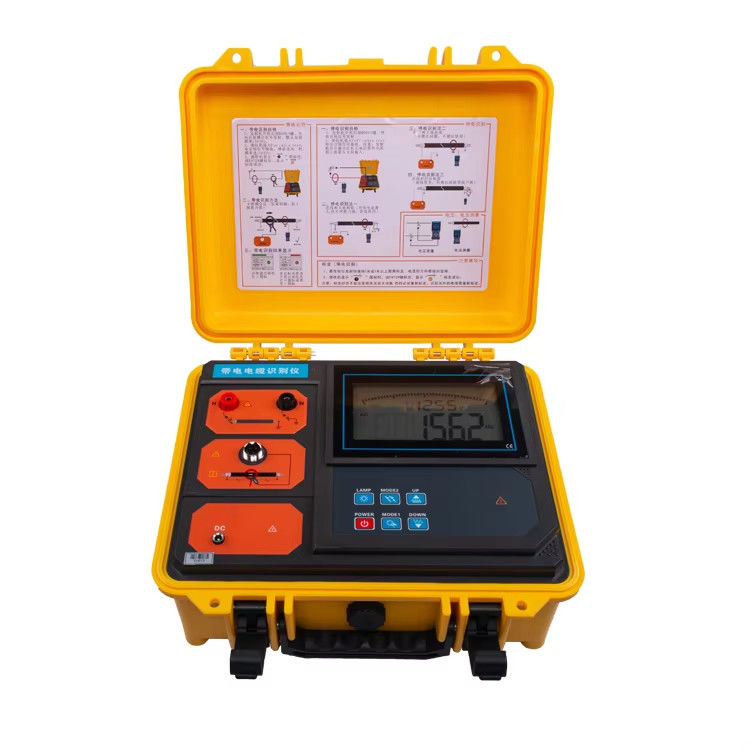

Sender:Er sendet Signale an das Zielkabel während der Identifizierung von Live-Kabeln und stromlosen Kabeln. Eingebauter Hochleistungs-Lithium-Akku, automatische Impedanzanpassung und automatischer Schutz. Der Sender verwendet ein integriertes Spezialwerkzeugkasten-Design, verwendet Polypropylen-Kunststoff als Rohmaterial und fügt neue Verbundfüllstoffe für das einmalige Spritzgießen hinzu. Es hat eine geringe Dichte, Festigkeit, Steifigkeit, Härte, Verschleißfestigkeit, Hitzebeständigkeit und Isolationsleistung. Das Gehäuse hält einem Druck von etwa 200 kg stand, das große LCD des Hosts zeigt die verbleibende Akkuleistung in Echtzeit an, weiße Hintergrundbeleuchtung und dynamische Anzeige des Emissionssignals, die auf einen Blick klar ist.

Sendezange:Wenn das Live-Kabel identifiziert wird, koppelt die Sendezange das Signal vom Sender an das Zielkabel. Die Backengröße beträgt Φ120 mm. Die Sendezange hat eine Richtwirkung. Das Sendesignal fließt von der durch den Pfeil auf der Sendezange angezeigten Richtung ein. Während der Live-Identifizierung: Verwenden Sie Messschieber, um Impulsströme auszukoppeln, emittieren Sie vier Frequenzen: 625 Hz, 1562 Hz, 2500 Hz, 10 kHz, koppeln Sie an das Zielkabel (Zielkabel ist ein dreiadriges gepanzertes Kabel) über den Sender und injizieren Sie Verbundimpulse in den Kabelkern. Stromsignal, der Impulsstrom erzeugt ein elektromagnetisches Feld um das Zielkabel, das der Empfänger und die flexible Stromzange erkennen und identifizieren können; da der Impulsstrom gerichtet ist, ist die Erkennung ebenfalls gerichtet.

Bei Stromausfall-Identifizierung:Direkt angeschlossener Ausgangsimpulsstrom wird verwendet, um ein Impulscodierungsstromsignal in den Kabelkern einzuspeisen. Dieser Strom erzeugt ein elektromagnetisches Feld um das Zielkabel, das der Empfänger und die flexible Stromzange erkennen, decodieren und identifizieren können; da der Strom eine Richtwirkung hat, ist die Erkennung ebenfalls gerichtet.

Empfänger:Es ist ein Handheld-Gerät, 3,5-Zoll-Farb-LCD-Bildschirm, eingebauter Hochgeschwindigkeits-Mikroprozessor, kombiniert mit präzisen Algorithmen, um das Impulscode-Stromsignal des Senders zu identifizieren und zu decodieren, und verfügt über eine Signalstärke-Kalibrierungsfunktion zur Anzeige der Signalstärke und der Erkennungsergebnisse. Exquisit und intuitiv; dynamische Anzeige von Farbskalen, auf einen Blick klar, erfolgreiches Kabelidentifizierungs-Häkchen, Nicht-Zielkabel-Häkchen, kann das Zielkabel schnell und automatisch identifizieren. Gleichzeitig beträgt der prüfbare Spannungsbereich AC 0,00 V ~ 600 V (50 Hz / 60 Hz), der messbare AC-Strombereich AC 0,00 A ~ 5000 A (50 Hz / 60 Hz) und die messbare Stromfrequenz 45 Hz ~ 70 Hz.

Flexible Stromzange:Es ist eine Rockwell-Spule mit ausgezeichneter Transientenverfolgungsfähigkeit, kann den vom Sender erzeugten Impulscode-Strom schnell identifizieren und ist für dicke Kabel oder unregelmäßig geformte Leiter geeignet. Der Innendurchmesser der Backe beträgt ca. 200 mm und kann Kabel unter Φ200 mm klemmen, ohne die getestete Schaltung zu unterbrechen, berührungslose Messung, sicher und schnell.

Besonderer Hinweis:Dieses Kabelidentifikationsinstrument verfügt sowohl über Live-Kabelidentifizierungs- als auch über Stromausfall-Kabelidentifizierungsfunktionen. Bei der Stromausfall-Kabelidentifizierung ist es strengstens verboten, das Live-Kabel anzuschließen. Die Live-Kabelidentifizierung ist nur für dreiadrige gepanzerte Kabel geeignet. Bei der Identifizierung dürfen die Sendezange und die Empfangszange nicht gemischt werden, und die Richtung des Eingangssignals muss übereinstimmen.
