HV-Brückenmethode 7500 V Stromkabel Außenhülle Fehlerprüfer

Einführung

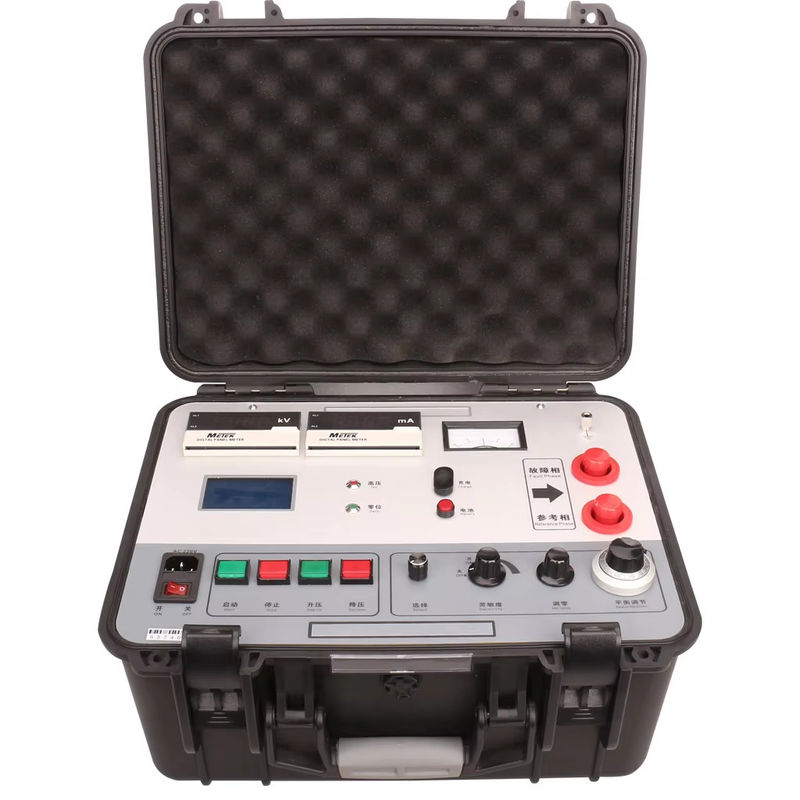

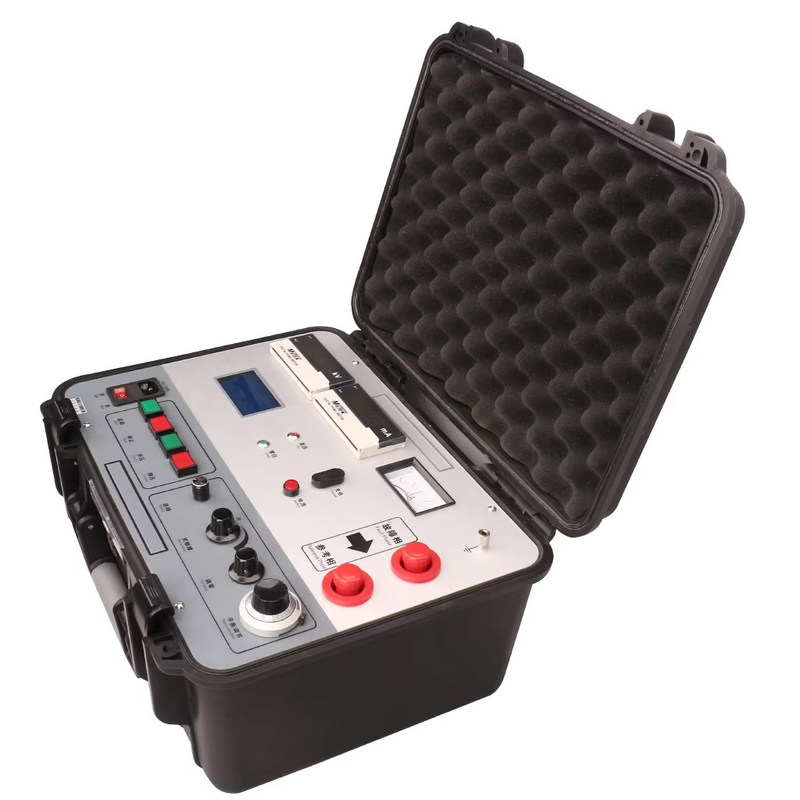

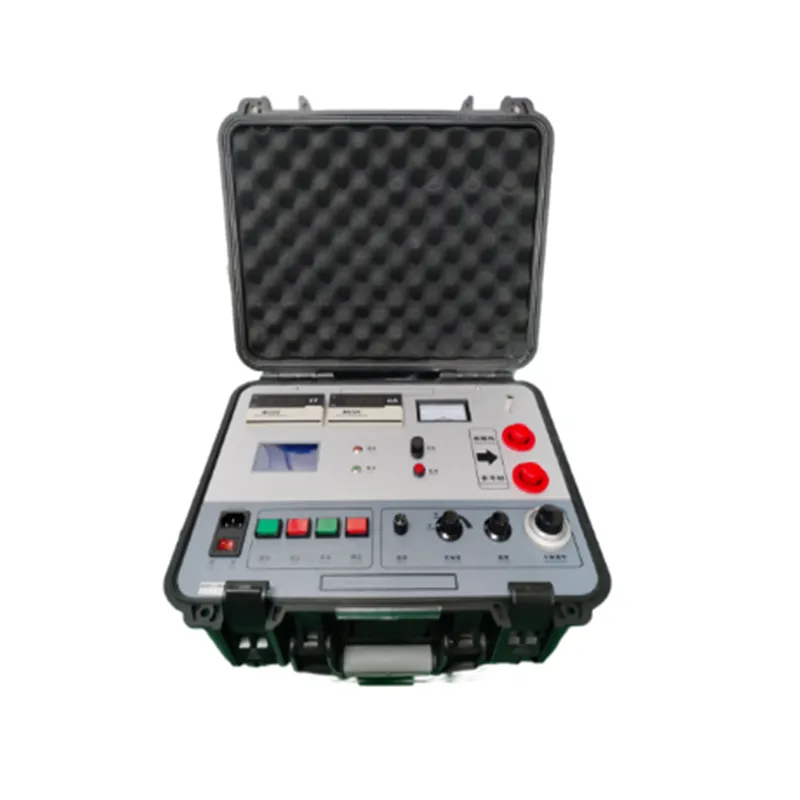

Das Kabelaußenmantel-Fehlerprüfgerät XHHG521A wurde auf der Grundlage des MURRAY-Brückenprinzips entwickelt und kann verwendet werden, um die Fehlerstellen verschiedener Drähte und Kabel sowie die Defektstellen zu lokalisieren, die keinen Durchschlag aufweisen, aber niedrige Isolationswiderstandswerte haben.

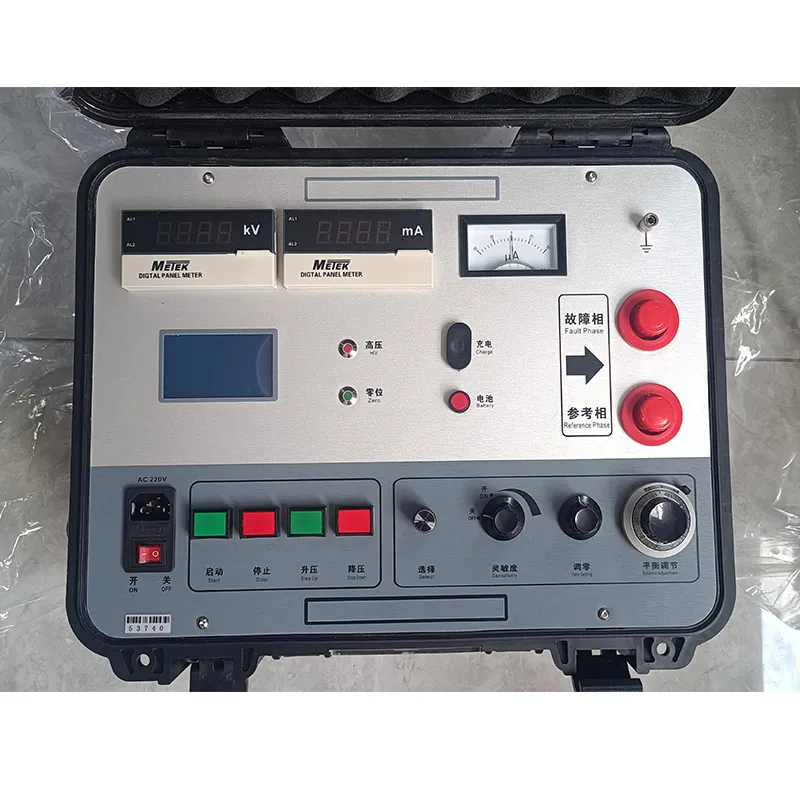

Das Gerät verwendet einen elektrischen Spannungsregler und einen Transformator vom Typ R, um eine Hochspannungs-Konstantstromquelle zu bilden, und die Tastenbedienung kann die Spannung erhöhen oder verringern. Die Leerlaufspannung beträgt 7500 V, der Kurzschlussstrom 100 mA, und ein hochempfindlicher Verstärker und ein Galvanometer werden verwendet, um das Gleichgewicht anzuzeigen. Es bildet eine ausgeglichene Brücke mit einem Proportionalpotentiometer, und das Ganze wird auf ein hohes Potential gebracht. Das Messkabel ist ein speziell entwickeltes zweiadriges Hochspannungs-Gummikabel. Die Vier-Klemmen-Widerstandsmessmethode wird verwendet, um Fehler zu vermeiden, die durch den Leitungswiderstand verursacht werden. Die gesamte Tafel befindet sich auf niedrigem Potential. Ein-Tasten-Bedienung, geben Sie die Kabellänge ein und berechnen Sie automatisch die Fehlerentfernung. Die Hochspannungsquelle und die Brücke sind in einem tragbaren Schutzgehäuse integriert. Daher hat das Gerät eine hohe Spannung, ein geringes Gewicht, eine einfache Bedienung und eine sichere Verwendung.

Hochspannungsbrücken sind besonders geeignet für

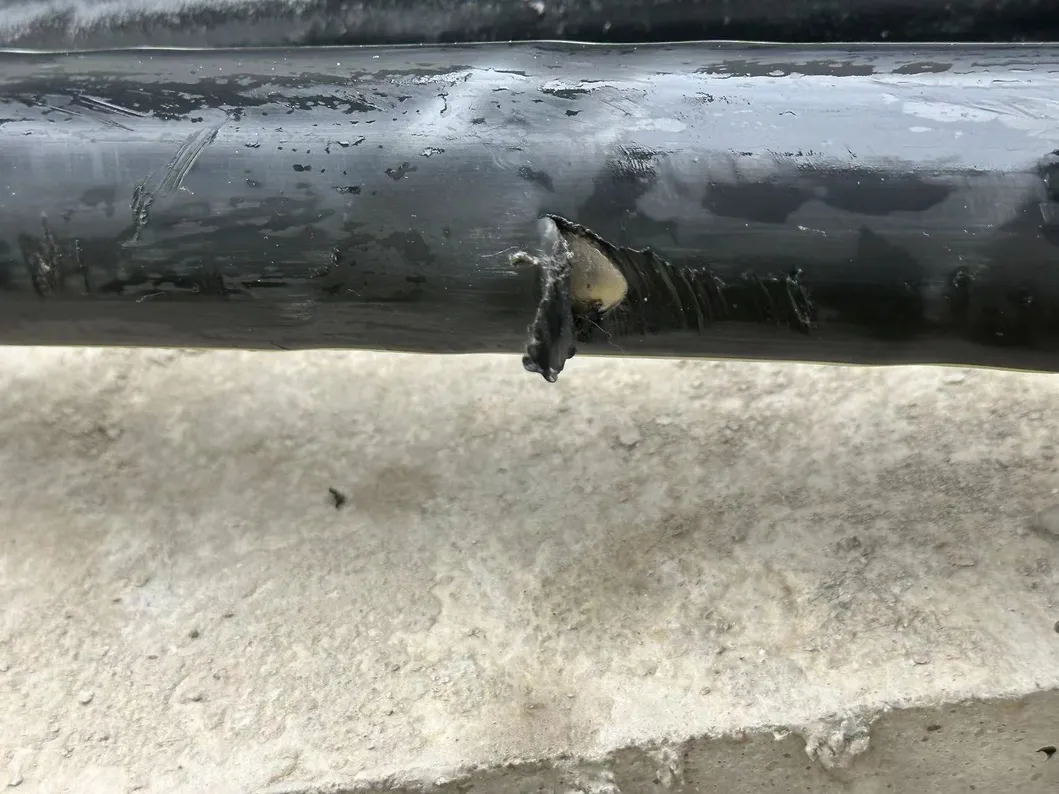

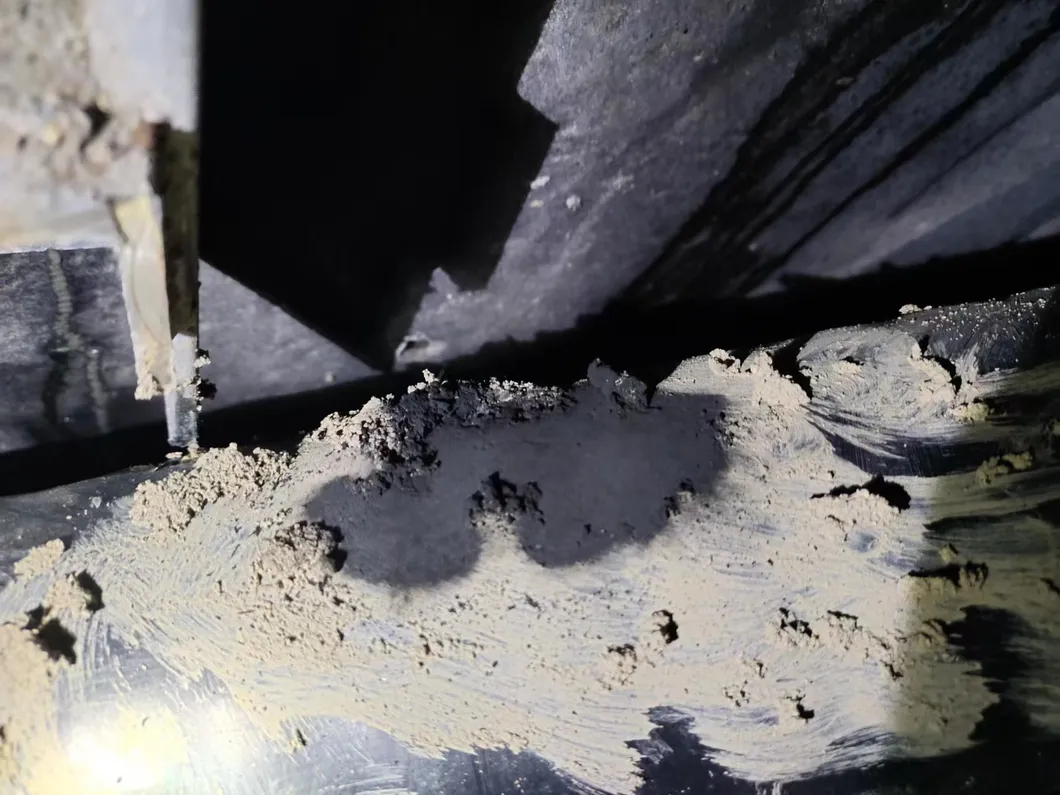

1. Der hochohmige Durchschlagpunkt des Kabels nach der Verlegung, insbesondere der lineare hochohmige Durchschlagpunkt, der schwer in einen niedrigen Widerstand zu brennen ist, wie z. B. der lineare hochohmige Durchschlag der Kabelzwischenverbindung.
2. Überschlagartiger Durchschlagpunkt. Nach dem Durchschlag kann die Konstantstromquelle den Lichtbogen aufrechterhalten, ein stabiler Strom fließt durch die Brücke, und die Brücke hat eine ausreichende Empfindlichkeit.
3. Defekte, die noch nicht durchgeschlagen sind, aber einen niedrigen Widerstand aufweisen, wie z. B. Isolationsdefekte, die mit einem Megohmmeter gefunden wurden und einen niedrigen Kabelwiderstand aufweisen, aber unter der Betriebsspannung nicht durchschlagen.
