XZH TEST Werkseitig integriertes ARC/ICE/DECAY Kabelfehlerortungssystem Preis

Produktbeschreibung

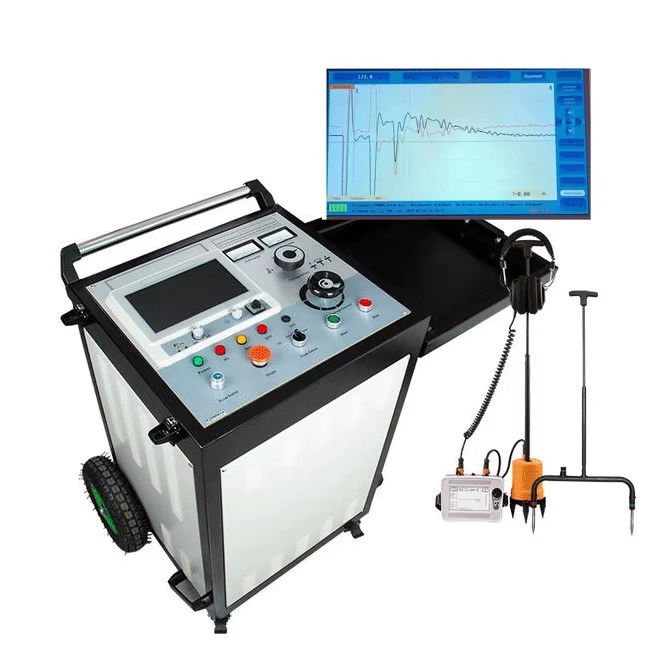

Das Kabelfehlerortungssystem XHHV535-4TSB wird zur Erkennung von Hauptisolationsfehlern an Stromkabeln mit Spannungspegeln von 35 kV und darunter sowie zur Kalibrierung der Kabellänge verwendet. Dieses System besteht aus zwei Teilen: einem Kabelfehlerprüfer und einem Hochspannungs-Impulsgenerator.
Der Kabelfehlerprüfer verwendet eine einfache Bedienoberfläche, eine zentrale Steuerung durch einen Ein-Chip-Mikrocomputer, eine berührungsgesteuerte Bedienung und einen eingebauten Lithium-Ionen-Akku mit großer Kapazität. Er ist stabil, zuverlässig und einfach zu bedienen. Eine unabhängige Stromversorgung und ein Stromversorgungssystem werden verwendet, um Störungen der Stromversorgung während der Stoßentladung zu verhindern.
Dieses Kabelfehler-Testsystem eignet sich für niederohmige, Kurzschluss-, Unterbrechungs- und Drahtbruchfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und Erdkabeln aus verschiedenen Materialien mit unterschiedlichen Querschnitten und unterschiedlichen Medien sowie für hochohmige Leckagen und hochohmige Überschläge.

Parameter des Kabelfehler-Vorortungsgeräts:

• Abtastfrequenz: 1 MHz~400 MHz;
• Niederspannungs-Impulsamplitude: 300 V±15 %;
• Entfernungsmessbereich: ≥120 km;
• Testbereich: 100 m/300 m/500 m/1 km/3 km/5 km/10 km/25 km/50 km/100 km;
• Impulsbreite: 0,15 uS/0,30 uS/0,60 uS/1,20 uS/2,4 uS/5,0 uS/7,5 uS/10 uS;
• Mindestauflösung: 0,07 m;
• Testblinder Bereich: ≤10 m;
• Messfehler: ≤±(0,5 %×L+1 m), L ist die Kabellänge;
• Betriebsspannung: eingebauter 10,4 AH Lithium-Akku; Ladezeit ca. 2 Stunden, Betriebszeit 5 Stunden

XHDD503E Kabelfehler-Pinpointer

Der Kabelfehler-Pinpointer XHDD503E verwendet das akustisch-magnetische Synchronisationsprinzip der Vibrationsaufnahme und der elektromagnetischen Induktion, um die spezifische Position des Kabelfehlerpunkts zu bestimmen. Mit Hilfe eines Hochspannungs-Impulsgenerators wird der Fehlerpunkt durchgeblitzt und entladen. Die physikalischen Phänomene wie Vibrationswellen, Schallwellen und elektromagnetische Wellen, die durch die Überschlagsentladung des Fehlerpunkts erzeugt werden, werden von der speziellen Sonde des Ortungsinstruments erfasst. Nach der intelligenten Verarbeitung durch den Host werden die Fehlerentfernung und der Fehlersound ausgegeben. Schließlich wird die genaue Position des Fehlerpunkts durch das Hören und Sehen des Testers beurteilt. Das heißt, die präzise Ortungsaufgabe des Kabelfehlerpunkts "direkt über dem Kabel, innerhalb des groben Messbereichs" wird abgeschlossen. Der Kabelfehler-Pinpointer XHDD503E eignet sich für niederohmige, Kurzschluss-, Unterbrechungs- und Drahtbruchfehler von verschiedenen Stromkabeln, Koaxialkabeln und Niederspannungskabeln und -drähten mit unterschiedlichen Spannungspegeln, unterschiedlichen Querschnitten und unterschiedlichen Medien sowie für Leckagen und Überschläge mit hohem Widerstand.

Hauptparameter

Soundkanal-Bandbreite l All-Pass: 100 Hz~1600 Hz. l Tiefpass: 100 Hz~300 Hz. l Hochpass: 160 Hz~1600 Hz. l Bandpass: 200 Hz~600 Hz. Kanaleinstellung: 8 Schall-, Magnet- und Spannungsebenen. Soundausgabe: Verstärkung: 16 Pegel (0-112 dB), Impedanz: 350 Ω Erfassungsbereich: 0,00-99,99 ms, 75 mV-75 V Erfassungsgenauigkeit: Positionierung: ≤0,1 m; Schrittspannung: ≤0,5 m; Pfad: ≤0,5 m Betriebsspannung: 4*18650 Standard-Lithium-Akku. Standby-Zeit: mehr als 8 Stunden Umgebungstemperatur: -25-65℃; Relative Luftfeuchtigkeit: ≤90 % Volumenabmessungen: 428L×350B×230H Gesamtgewicht: 7 kg
