35kV Kabel-Fehlerortungssystem mit 2048J Entladungsleistung

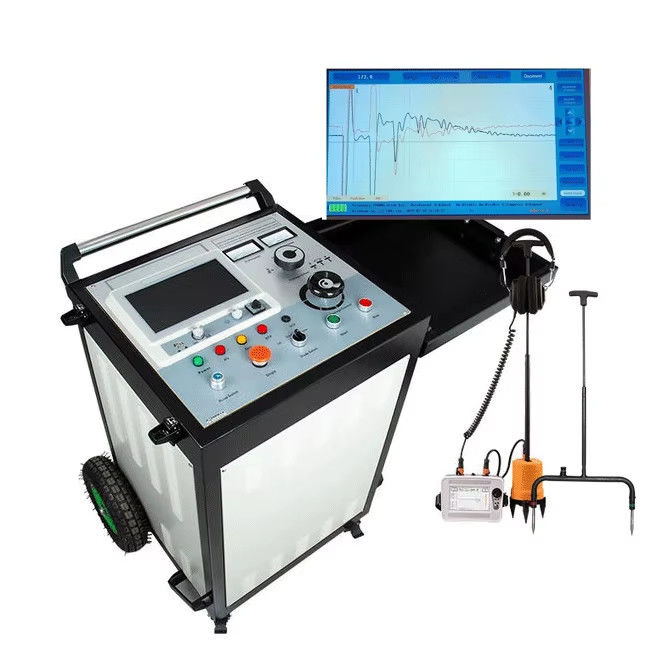

Das Kabelfehlerortungssystem XHHV535-4TSB wurde entwickelt, um Hauptisolationsfehler in Stromkabeln mit Spannungspegeln bis zu 35 kV zu erkennen und die Kabellänge zu kalibrieren. Dieses umfassende System umfasst einen Kabelfehlerprüfer und einen Hochspannungs-Impulsgenerator.

Der Kabelfehlerprüfer verfügt über eine intuitive Softwareoberfläche mit Touch-Bedienung, zentralisierter Mikrocontroller-Steuerung und eine eingebaute Lithium-Ionen-Batterie mit hoher Kapazität. Sein unabhängiges Stromversorgungssystem verhindert Störungen während der Impulsentladung und gewährleistet einen stabilen und zuverlässigen Betrieb.

Dieses System eignet sich zur Erkennung verschiedener Fehler in Stromkabeln, einschließlich niederohmiger, Kurzschluss-, Unterbrechungs-, Drahtbruch-, hochohmiger Leckage- und hochohmiger Überschlagsfehler bei verschiedenen Kabeltypen und -materialien.

• Abtastfrequenz: 1MHz-400MHz
• Niederspannungs-Impulsamplitude: 300V±15%
• Entfernungsbereich: ≥120km
• Testbereiche: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
• Impulsbreite: 0,15μS bis 10μS
• Mindestauflösung: 0,07m
• Test-Blindbereich: ≤10m
• Messfehler: ≤±(0,5%×L+1m), wobei L die Kabellänge ist
• Stromversorgung: Eingebaute 10,4AH Lithiumbatterie (5 Stunden Betrieb, 2 Stunden Ladezeit)

Der Pinpointer XHDD503E verwendet die akustisch-magnetische Synchronisationstechnologie, um Kabelfehler präzise zu lokalisieren. In Kombination mit einem Hochspannungs-Impulsgenerator detektiert er Überschlagphänomene durch Schwingungswellen, Schallwellen und elektromagnetische Wellen, zeigt die Fehlerentfernung an und erzeugt hörbare Signale zur präzisen Fehlerlokalisierung.

• Schallkanalbandbreite: 100Hz-1600Hz (Allpass-, Tiefpass-, Hochpass-, Bandpass-Optionen)
• 8-stufige Einstellung für Schall-, Magnet- und Spannungkanäle
• Tonausgang: 16-fache Verstärkung (0-112dB), 350Ω Impedanz
• Erfassungsbereich: 0,00-99,99ms, 75mV-75V
• Erfassungsgenauigkeit: ≤0,1m (Positionierung), ≤0,5m (Schrittspannung/Pfad)
• Stromversorgung: 4×18650 Lithiumbatterien (8+ Stunden Standby)
• Betriebstemperatur: -25℃ bis 65℃
• Abmessungen: 428×350×230mm
• Gewicht: 7kg
