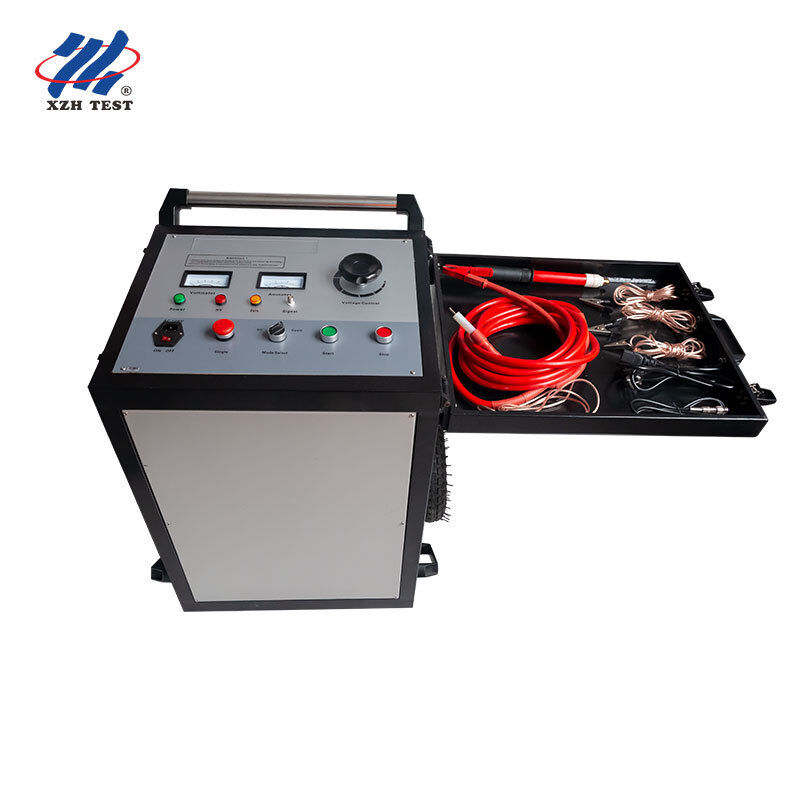

Ein spezieller 35 kV-Spannungsgenerator XHHV535-4T
Modell: XHHV535-4T 2450J Entladung 3 Betriebsarten
mit einer Breite von mehr als 20 mm,35 kV-Kabelnetz-Wartungskräfte, Ausrüster für Fehlersuche, Versuchsteams für Versorgungsunterstationen
Kernwert:Ein speziell gebauter 35 kV-Spannungsgenerator, kein Mehrspannungs-Schalter, kein Kompromiss. 2450 Joule Entladungsenergie für eine Spannungsklasse optimiert,mit drei Betriebsarten, die Ihrer Strategie zur Feststellung des Fehlers entsprechen.
Warum eine spezielle 35kV-Anlage
Mehrspannungsspannungsgeneratoren gehen bei jedem Spannungsstück Kompromisse ein Kondensatorwerte, Entladungszeiten und Energieverteilung werden über die Bereiche hinweg durchschnittlich berechnet.Der XHHV535-4T beseitigt diesen Kompromiss, indem er seine gesamte Leistungsstufe und den 4μF-Kondensator der 35kV-Klasse widmetDas Ergebnis: 2450 Joule saubere, kontrollierte Entladungsenergie, optimiert für Kabelnetze mit mittlerer Spannung von 33 kV bis 35 kV.
Für Versorgungsunternehmen und Auftragnehmer, deren Strompark hauptsächlich mit 35 kV-Verteilungs- und Unterübertragungskabeln betrieben wird, bedeutet eine dedizierte Einheit keine Spannungsauswahlfehler,keine versehentliche Energieerzeugung im falschen Bereich, und konsistente Überspannungseigenschaften bei jedem Fehlerortereignis.
Drei Betriebsarten ∙ Ein Instrument, jede Fehlerstrategie
Gleichspannung Widerstand
Kontinuierliche Gleichstromleistung für Kabel, die Spannungstests nach IEC-Normen standhalten.
Einziger Puls
Manueller Auslöser operator steuert den Entlademoment. Ideal für die akustische Überprüfung an einem vermuteten Fehlerpunkt oder bei der Koordinierung mit einer Crew am anderen Ende.
Auto-Zyklus
Standardmodus für die akustisch-magnetische Bestimmung rhythmischer Pulszug erzeugt konsistente akustische Signaturen für die XHDD503-Erkennung.
Technische Spezifikation
| Parameter | Spezifikation |
|---|
| Ausgangsspannung | Gleichspannung von 035 kV, kontinuierlich einstellbar |
| Innenkondensator | 4 μF (für den Bereich von 35 kV) |
| Höchstentladungsenergie | 2,450 J (bei 35kV / 4μF) |
| Leistungsbewertung | 2 kVA |
| HV-Messgenauigkeit | 2Spannungsabteilungsgerät mit einer Spannung von 0,5 Grad, doppelter Analogzähler (kV + mA) |
| Funktionsweisen | Gleichspannung widerstehen · Einzelpuls (manuell) · Autozyklus (~ 5 s Intervall) |
| Sicherheitssysteme | Null-Start-Verriegelung, automatische Kondensatorentladung beim Anhalten, Überstrom-/Überspannungsschutz |
| Zusätzliche Aufgaben | Integriertes Modul zur Probenahme der Wellenform von Kabelfehlern (Q9-Ausgang für TDR-Locator), Gleichspannungsversuch |
| Abmessungen | Auf einem Wagen montierte Konstruktion mit integrierten Rollen und Transportgriff |
| Gewicht | ~ 119 kg |
| Stromversorgung | AC 220V ± 10%, 50Hz ± 2Hz (andere Frequenzen können angepasst werden) |
| Betriebstemperatur | -20°C bis +50°C |
| Anzeige | Doppel-Analog-Meter ‡ Voltmeter + Ammeter |
| Marke / Herkunft | XZH TEST / Xi'an, Shaanxi, China |
| Zertifizierung | CE, ISO |
2450J vs. typische Mehrspannungsgeneratoren:Bei 35kV bei 4μF erzeugt der XHHV535-4T bis zu 20% mehr Entladungsenergie als Mehrspannungseinheiten bei vergleichbaren Einstellungen. This additional energy translates directly into louder acoustic signatures at the fault point — critical for pinpointing high-resistance faults where weak discharges are otherwise undetectable at the surface.
Steuerungsschaltflächen
Die Steuerung des XHHV535-4T folgt einer logischen Betriebsfolge von links nach rechts, wodurch die Trainingszeit minimiert und der Bedienerfehler in Feldbedingungen reduziert wird:
| Steuerung / Anzeige | Funktion |
|---|
| Ammeter / Voltmeter | Doppel 2,5-Grad-Analogzähler ‡ Links-Ampermeter zeigt Niederspannungsseitenstrom, rechts-Voltmeter zeigt Echtzeit-HV-Ausgang in kV an |
| Null-Anzeiger (gelb) | Leuchtet, wenn sich der Spannungssteuerknopf in der Nullposition befindet |
| HV-Anzeiger (rot) | Licht bei aktiver Hochspannungserzeugung ¢ dient als visuelle Warnung für das gesamte Personal im Prüfbereich |
| Leistungsindikator (grün) | Bestätigt, dass der AC 220V-Eingang vorhanden ist, nachdem der Hauptstromschalter eingeschaltet wurde |
| Modus-Selektor | Dreipositions-Rotationsschalter: Gleichspannwiderstand · Einzelimpuls · Automatikzyklus |
| Startknopf | Ermöglicht HV-Ausgang, der nur in der Nullposition wirksam ist (Nullstart-Verriegelung). |
| Stoppknopf | Schaltet sofort die HV-Ausgabe ab, lässt das Relais starten und löst automatische Kondensatorentladung aus |
| Spannungsknopf | Kontinuierlich von 0 auf 35 kV einstellbar |
Integrierte Systemarchitektur
- Gleichspannungs-HochspannungsquelleEin integrierter Step-up-Transformator und -Gleichrichter, der eine saubere Gleichstromleistung von 0 bis 35 kV ohne externe HV-Stromversorgung erzeugt
- Energie speichernde Kondensatoren:4 μF spezieller Kondensator, abgestimmt mit der 35 kV-Ausgangsstufe für eine optimale Energiedichte und Entladung
- Montage der Entladungssphäre:Präzisionsbearbeitete Entladungslücke innerhalb eines abgeschirmten Gehäuses, die für jeden Entladungszyklus kontrollierte, wiederholbare Überspannungsmerkmale erzeugt
- Automatischer Entladekreis:Bei Stillstandsbefehl oder Stromausfall wird der interne Kondensator automatisch durch einen Sicherheits-Blutwiderstand entladen. Der Voltmeter fällt auf Null und bestätigt den sicheren Zustand vor dem Kabelabschalten
Standard-Fehlerortungs-Arbeitsablauf mit XHHV535-4T
- Vorortung:Anschließen Sie einen TDR-Kabelfehllocker (XZH TEST 502-Serie), um die ungefähre Fehlerdistanz zu ermitteln.Das interne Wellenformprobenmodul des 4T liefert ein sauberes Q9-Triggersignal für die synchronisierte TDR-Erfassung
- Einstellungsmodus:Auswählen des Modus "Auto-Cycle" für die akustisch-magnetische Bestimmung oder des Modus "DC Resist" für die Isolationsprüfung vor der Reparatur
- Null-Check und Start:Bestätigen Sie, dass der gelbe Nullanzeiger leuchtet, drücken Sie Start und erhöhen Sie dann die Spannung über den Spannungsknopf auf das Zielniveau
- Genaue Angabe:Im Auto-Cycle-Modus liefert der 4T alle ~ 5 Sekunden 2450J Entladungen.Ein akustisch-magnetischer Pinnweiser (XHDD503) entlang des vorgegebenen Kabelsektions aufstellen, um Entladungsgeräusche und elektromagnetische Signale zu erfassen, die Suche auf die genaue Störungssituation beschränkt
- Halt und Entladung:Drücken Sie auf Stopp
Sicherheitsvorkehrungen 35 kV Betrieb
- 35 kV ist eine tödliche Spannungsstufe. Nur qualifizierte Hochspannungstechniker dürfen dieses Gerät bedienen.
- Der gelbe Nullanzeiger muss vor dem Drücken von Start angezeigt werden ∙ dies ist eine obligatorische Sicherheitsverriegelung
- Berühren Sie keine Ausgangsleitungen, Entladestangen oder HV-Anschlüsse, während der rote HV-Anzeiger leuchtet
- Drücken Sie sofort Halt, wenn abnormale Messwerte, Bogengeräusche oder brennender Geruch festgestellt werden
- Überprüfen Sie immer, ob das Voltmeter auf Null zurückkehrt und die automatische Entladung abgeschlossen ist, bevor Sie sich dem Prüfbereich nähern oder Kabel trennen.
- Verbindet das Bodenterminal der Einheit vor dem Anschalten mit dem Erdnetz der Station
Häufig gestellte Fragen
F: Wie funktioniert ein Hochspannungs-Überspannungsgenerator bei der Fehlererkennung von Kabeln?
Der Überspannungsgenerator entlässt einen hochenergetischen Impuls in das defekte Kabel und erzeugt einen kontrollierten Hochspannungsbogen am Fehlerpunkt.Dieser Bogen erzeugt sowohl ein akustisches Signal (ein lautes Klopfen, das von Bodenmikrofonen erkannt werden kann) als auch einen elektromagnetischen Impuls (erkannt durch einen induktiven Empfänger)Durch die Kombination von akustischen und elektromagnetischen Ankunftszeiten können die Bediener den genauen Fehlerort mit einer Technik, die als akustisch-magnetische Synchronisation bekannt ist, genau bestimmen.
F: Welchen Spannungsbereich sollte ich für verschiedene Kabeltypen auswählen?
Die Spannungswahl erfolgt grundsätzlich nach der Nennbetriebsspannung des Kabels. Bei Kabeln mit niedriger Spannung (bis zu 1 kV) ist der Spannungsbereich von 8 kV oder 12 kV zu verwenden.der 16-kV-Bereich ist angemessen. Bei Hochspannungsübertragungskabeln (35 kV und höher) ist der 32 kV-Bereich zu verwenden.Immer die Spezifikationen für die maximale Prüfspannung des Kabelherstellers zu lesen und sicherzustellen, dass alle Sicherheitsfreigaben während des Hochspannungsbetriebs eingehalten werden.
F: Welche Sicherheitsvorkehrungen sind während des Betriebs des Überspannungsgenerators zu beachten?
Die Prüfung des Hochspannungsgenerators erfordert strenge Sicherheitsprotokolle. Überprüfen Sie immer, ob das Kabel vor dem Anschluss vollständig abgeschaltet und von allen Stromquellen isoliert ist.Ein Sicherheitsumfang von mindestens 5 Metern um die Prüfzone mit WarnzeichenAlle Mitarbeiter müssen geeignete PPE tragen, einschließlich Bogenbekleidung, HV-isolierenden Handschuhen und dielektrischen Überschuhen.Notfallstopp, und Nullspannungssperre bieten zusätzliche Schutzschichten, sollten jedoch niemals geeignete Sicherheitsverfahren ersetzen.
F: Was ist der Vorteil mehrerer Energieniveaus (Joule) in dieser Einheit?
Unterschiedliche Energieniveaus dienen unterschiedlichen diagnostischen Zwecken.864J1024J) eignen sich hervorragend für die Erstbestätigung von Fehlern und für die Feststellung von Hochwiderstandsfehlern, bei denen eine übermäßige Energieversorgung die Kabelschäden verschlimmern könnte.Die mittlere Energie (1225J ≈ 2048J) liefert eine optimale Schallsignalstärke für die meisten Routinefehlermessungen.oder Hochimpedanzfehler, bei denen eine stärkere Bogenbildung erforderlich ist, um eine nachweisbare akustische Signatur zu erzeugenDie Drei-Level-Auswahl ermöglicht es den Bedienern, die Energieausgabe an die Feldbedingungen anzupassen.
F: Welche Garantie und welcher Support sind mit diesem Überspannungsgenerator verbunden?
12 Monate Standardgarantie gegen Herstellungsfehler mit lebenslangem technischen Support. CE und ISO 9001:2015 zertifiziert. Jede Einheit umfasst den Überspannungsgenerator, HV-Ausgangskabel, Erdkabel,Abflussstäbe, Benutzerhandbuch und eine schützende Transportlösung. Installation vor Ort, Inbetriebnahme und Betriebssicherheitsschulungen sind auf Anfrage verfügbar.und HV-Dioden für den schnellen Austausch aufbewahrt werden.
