Hochleistungs-Kabelfehler-Pinpointer zur schnellen Identifizierung von Fehlerpunkten
Produktspezifikationen
| Modell-Nr. |
XHDD503E |
| Verwendung |
Netzwerkkabeltester, Audiokabeltester, Koaxialkabeltester, Digitalkabeltester |
| Stromversorgung |
Elektrizität |
| Farbe |
Schwarz |
| Filter |
200Hz-1600Hz Optional |
| Ausgangsverstärkung |
16 Stufen (0~112dB) |
| Akustisch-magnetische Ortungsgenauigkeit |
Weniger als 0,2 m |
| Schrittspannungs-Ortungsgenauigkeit |
Weniger als 0,5 m |
| Pfadidentifizierungsgenauigkeit |
Weniger als 0,5 m |
| Transportverpackung |
Holzkiste |
| Markenzeichen |
XZH TEST |
| Ursprung |
China |
| HS-Code |
9031809090 |
| Lieferfähigkeit |
2000 STÜCK/Jahr |
| Garantie |
12 Monate |
Produktübersicht
Der Kabelfehlerortungsgerät verwendet die Prinzipien der Schwingungsaufnahme und der elektromagnetischen Induktion, um die spezifische Position von Kabelfehlerpunkten zu bestimmen. Ein Hochspannungs-Impulsgenerator verursacht einen Überschlag an der Fehlerstelle, und die resultierenden Schwingungswellen, Schallwellen und elektromagnetischen Wellen werden von der speziellen Sonde des Instruments zur präzisen Fehlerortung erfasst.
Hauptmerkmale
- 5-Zoll-Touch-LCD mit hoher Helligkeit sorgt für Sichtbarkeit bei Sonnenlicht
- 4 Testmodi: Standard, erweitert, Rauschunterdrückung und benutzerdefiniert
- 4 Ortungsfunktionen: akustisch-magnetische Synchronisation, reiner akustischer, reiner magnetischer und Schrittspannung
- Hintergrundrauschunterdrückungstechnologie mit mehreren Filteroptionen
- Ausgestattet mit BNR- und Stummschaltungsfunktionen
- Pfadabweichungsanzeigefähigkeit
- Mehrschichtige physikalische Isolationssignalsensoren mit Schutzart IP65
- Eingebauter Lithium-Akku mit großer Kapazität, langer Standby-Zeit und Schnellladegerät
- Kompaktes, leichtes Design mit einfacher Mensch-Maschine-Schnittstelle
Technische Daten
Filterparameter:All-Pass: 100Hz~1600Hz, Tiefpass: 100Hz~300Hz, Qualcomm: 160Hz~1600Hz, Bandpass: 200Hz~600Hz
Kanalverstärkung:8 Stufen einstellbar
Magnetkanalverstärkung:8 Stufen einstellbar
Schrittspannungsverstärkung:8 Stufen einstellbar
Ausgangsverstärkung:16 Stufen (0~112dB)
Ausgangsimpedanz:350Ω
Akustomagnetische Ortungsgenauigkeit: ≤0,1 m
Schrittspannungs-Ortungsgenauigkeit: ≤0,5 m
Pfadidentifizierungsgenauigkeit: ≤0,5 m
Anzeigesteuerungsmethode:5-Zoll-Touchscreen mit hoher Helligkeit
Stromversorgung:4*18650 Standard-Lithiumbatterien
Standby-Zeit:Mehr als 8 Stunden
Abmessungen:428L×350B×230H (mm)
Gewicht:7 kg
Betriebsbedingungen:-25~65ºC; Relative Luftfeuchtigkeit ≤90%
Funktionsprinzip
1. Akustisch-magnetische Synchronisationsmethode:Kombiniert traditionelle akustische Messung mit elektromagnetischer Signalerfassung zur präzisen Fehlerortung durch Messung von Zeitunterschieden zwischen Signalen.
2. Reines Schallverfahren:Verwendet Hochspannungsimpulse, um Entladungsgeräusche an Fehlerstellen zu erzeugen, die von empfindlichen akustischen Sensoren zur genauen Ortung erfasst werden.
3. Reines Magnetverfahren:Erfasst Impulssignale über Induktionsspulen, um Kabelpfade und Fehlerstellen zu bestimmen.
4. A-Rahmen-Verfahren:Verwendet Potentialdifferenzmessungen, um Erdungsfehler in vergrabenen Kabeln zu lokalisieren, indem Änderungen der elektrischen Feldeigenschaften erfasst werden.
Instrumentenkomponenten

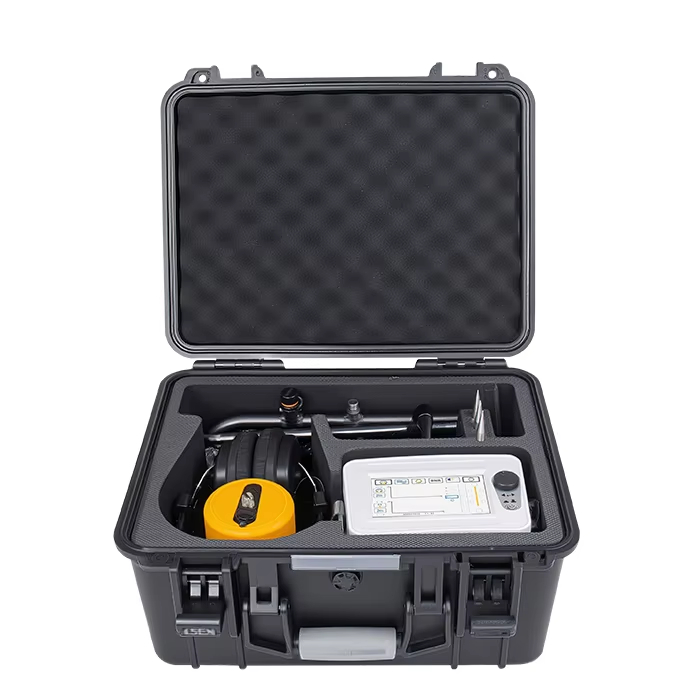

- Kabelfehlerortungsgerät-Haupteinheit
- Sonde mit Verbindungsstange
- Kopfhörer für Signalrückmeldung
- 7-adriges Signalkabel
- Ladegerät
- A-Rahmen für Schrittspannungstests
- A-Rahmen-Anschlusskabel
- Erdungsstiftzubehör
Operationsdemonstration
Der A-Rahmen wechselt automatisch in den Testmodus, wenn er angeschlossen ist. Die roten und grünen Anzeigen zeigen Signalstärkeänderungen an, wenn Sie sich der Fehlerstelle nähern, wobei die maximale Auslenkung etwa 5 Meter vor und nach der Fehlerstelle auftritt.
Feldtests
