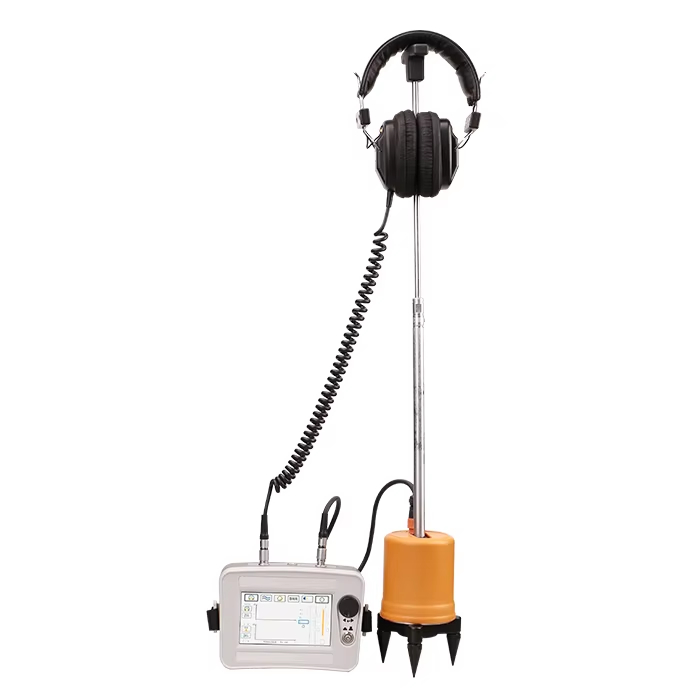

XHDD503E Kabelfehl-Pinpointer mit akustisch-magnetischer Synchronisation für Untergrundkabel

Schnelle und genaue Fehlerortung für verschiedene Kabeltypen mit fortschrittlichen Erkennungstechnologien.

Der Kabelfehlerortungsgerät verwendet Vibrationsaufnahme und elektromagnetische Induktionsprinzipien, um Kabelfehler präzise zu lokalisieren. Ein Hochspannungsimpulsgenerator erzeugt einen Überschlag an der Fehlerstelle, wobei die resultierenden Schwingungswellen, Schallwellen und elektromagnetischen Wellen vom speziellen Messfühler des Instruments erfasst werden.

Dieses Instrument eignet sich zur Ortung verschiedener Fehler in Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und vergrabenen Drähten, einschließlich niederohmiger, Kurzschluss-, Unterbrechungs-, hochohmiger Leckage- und hochohmiger Überschlagsfehler.

• 5-Zoll-Touch-LCD mit hoher Helligkeit für Sonnenlichtsichtbarkeit
• 4 Testmodi: Standard, erweitert, Rauschunterdrückung und benutzerdefiniert
• 4 Ortungsfunktionen: akustisch-magnetische Synchronisation, reiner akustischer, reiner magnetischer und Schrittspannung
• Technologie zur Hintergrundrauschunterdrückung mit mehreren Filteroptionen
• BNR- und Stummschaltungsfunktionen für verbesserte Signalqualität
• Pfadabweichungsanzeige für präzises Tracking
• Mehrschichtige physikalische Isolationssignalsensoren mit Schutzart IP65
• Eingebauter Lithium-Akku mit großer Kapazität und Schnellladegerät
• Kompaktes und leichtes Design mit einfacher Bedienoberfläche

1. Akustisch-magnetische Synchronisationsmethode:Kombiniert traditionelle akustische Messung mit elektromagnetischer Signalerfassung zur präzisen Fehlerortung durch Messung von Zeitunterschieden zwischen Signalen.

2. Reine Schallmethode:Verwendet akustische Schwingungssensoren, um Schallsignale in elektrische Signale umzuwandeln, um die Fehlerstelle über Kopfhörer oder Anzeige zu identifizieren.

3. Reine Magnetmethode:Bestimmt den Kabelpfad und die Fehlerstelle durch Impulssignalmerkmale, die von Induktionsspulen erfasst werden.

4. A-Rahmen-Methode:Verwendet Potentialdifferenzmessungen, um Erdungsfehler in vergrabenen Kabeln durch elektrische Feldanalyse zu lokalisieren.

• Hauptgerät des Kabelfehlerortungsgeräts
• Sonde mit drei Krallen und Verbindungsstange
• Kopfhörer für Signalrückmeldung
• 7-adriges Signalkabel für die Verbindung von Instrument und Sonde
• Ladegerät zum Aufladen des Akkus
• A-Rahmen für Schrittspannungstests
• A-Rahmen-Anschlusskabel
• Erdungsstiftzubehör
