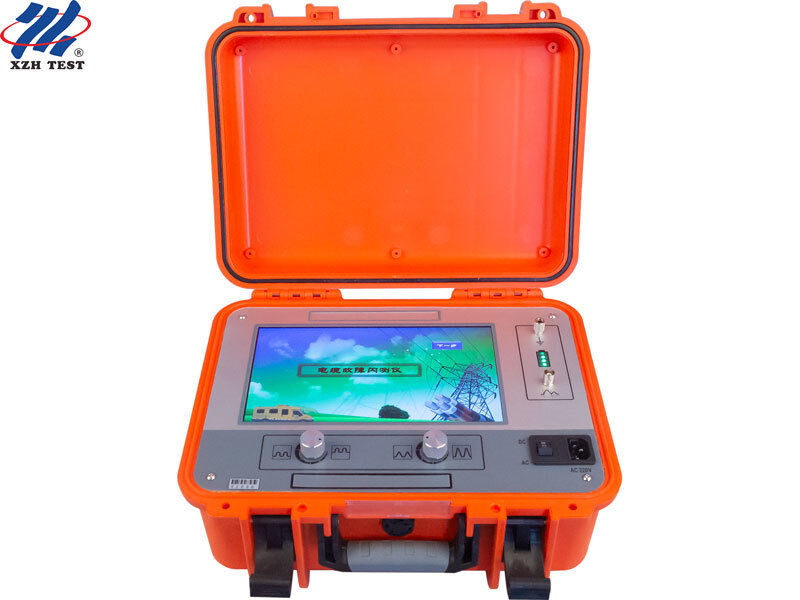

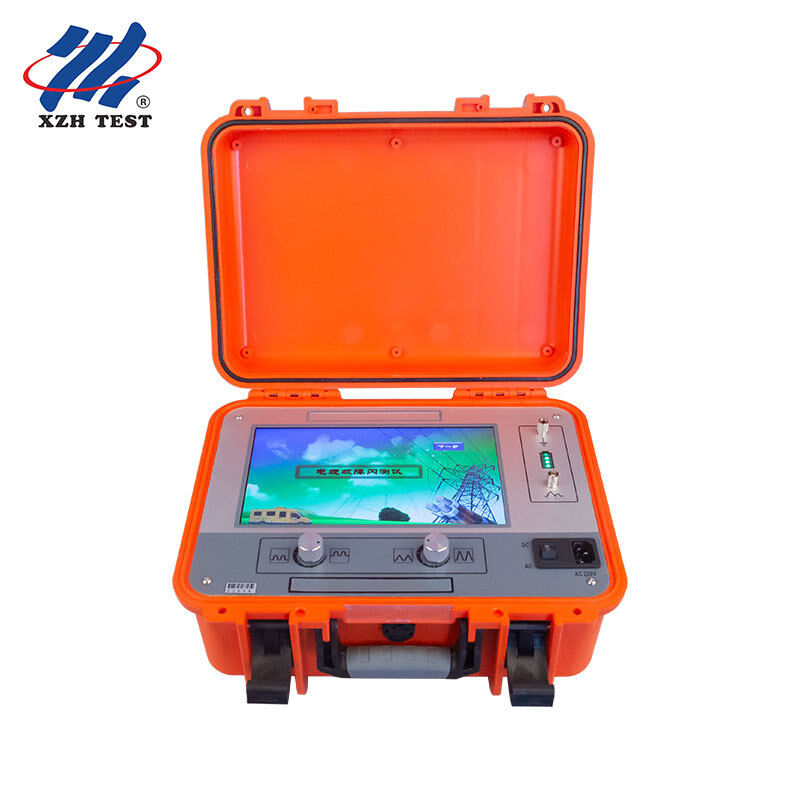

Portable 10-Zoll TDR Kabel Fehlerlocator 16km 100MHz IP54 XHGG501D

Der XHGG501D ist ein tragbarer, TDR-basierter Kabel Fehlerortungsgerät zur schnellen Diagnose vor Ort. Mit einem 10-Zoll-Touch-LCD, 100 MHz Echtzeit-Sampling und zentraler MCU-Ein-Chip-Steuerung eliminiert er die Komplexität von Laborgeräten. Bediener schließen die Prüfleitungen an, wählen die voreingestellte Reichweite und drücken auf Start – das Gerät erfasst, tastet ab und verarbeitet die Wellenform automatisch, um die Fehlerentfernung zu bestimmen. Der XHGG501D unterstützt sowohl Niederspannungs-Impuls- als auch Überschlag-Sampling-Methoden und deckt niederohmige Fehler, offene Stromkreise, Kurzschlüsse, Leckage-Hochwiderstandsfehler und Überschlag-Hochwiderstandsfehler bei Stromkabeln, Steuerkabeln, Kommunikationskabeln und Straßenbeleuchtungsverdrahtungen ab. Eingebaut in ein IP54-Schutzgehäuse und betrieben von einem im Feld austauschbaren Lithium-Akku, ist er das Gerät der Wahl für Wartungsteams von Versorgungsunternehmen, Elektroinstallateure und Außendiensttechniker, die zuverlässige Ergebnisse ohne Lernkurve benötigen.

Die meisten Kabel Fehlerortungsgeräte gehen von einer kontrollierten Umgebung aus: stabile Stromversorgung, ein Arbeitstisch und ein geschulter Bediener mit Zeit zur Konfiguration. Der XHGG501D geht vom Gegenteil aus – einem durchnässten Graben um 17:30 Uhr, schwindendem Tageslicht und einer Crew, die auf Freigabe wartet. Hier ist, wie eine typische Inbetriebnahme aussieht:

Kein Laptop. Keine externe Software. Keine Spezialschulung. Das Gerät leistet die Schwerstarbeit – der Bediener liest die Entfernung ab und weist die Grabungsmannschaft an.

Viele "tragbare" Kabel Fehlerprüfgeräte werden mit einem 4,3-Zoll- oder 5-Zoll-Resistivbildschirm geliefert, der einen Stift erfordert und Innenbeleuchtung voraussetzt. Der XHGG501D verwendet ein volles 10-Zoll-TFT-LCD – die gleiche Displayklasse wie bei Tablet-Computern – mit Touch-Bedienung, die auch mit behandschuhten Händen funktioniert. Das ist nicht nur eine Frage der Ästhetik:

• Volle Wellenform-Sichtbarkeit: Auf einem 5-Zoll-Bildschirm wird eine Langstrecken-Wellenform so komprimiert, dass der Fehlerreflexionsspitzen nur wenige Pixel breit ist. Auf dem 10-Zoll-Display mit 100 MHz Sampling-Daten können Bediener den Fehler-Wendepunkt visuell identifizieren, ohne sich ausschließlich auf den Auto-Analyse-Algorithmus zu verlassen. Wenn der Algorithmus eine grenzwertige Reflexion kennzeichnet – häufig bei älteren Kabeln mit mehreren Verbindungen – kann der Bediener die automatisierte Messung visuell bestätigen oder überschreiben.
• Dual-Mode-Steuerung: Touchscreen für schnelle Navigation durch Menüs und Voreinstellungen; physische Codetasten für präzise Cursorpositionierung bei der Messung der Fehlerwellenform. Zwei Bediener können gleichzeitig arbeiten – einer navigiert, einer misst – bei komplexen Mehrfachfehler-Traces.
• Sonnenlichtlesbar mit Blendschutz: Industrielles LCD mit LED-Hintergrundbeleuchtung behält die Sichtbarkeit bei 280 Nit Helligkeit. Bedienbar bei direkter Sonneneinstrahlung an Außenumspannwerken und Straßenverteilerschränken ohne Abdeckung.

Der XHGG501D tastet mit echten 100 MHz ab – 100 Millionen Datenpunkte pro Sekunde – ohne Software-Interpolation. Das ist bei kurzer Reichweite wichtig: Beim Testen eines 300 m langen Kabels mit einem schmalen 0,1 μs-Impuls erreicht das Gerät eine minimale Auflösung von 0,5 m, ausreichend, um einen Fehler an einer Kabelverbindung von einem Fehler innerhalb der Verbindung selbst zu unterscheiden. Das automatische Bereichssystem passt kontinuierlich die Verstärkung und die Abtasttiefe an und erfasst den Reflexionsimpuls, unabhängig davon, ob er bei 0,2 μs (Fehler am Anfang) oder 80 μs (Fehler am Ende) eintrifft. In Kombination mit einer toten Zone von ≤20 m – einer der besten in seiner Klasse – erkennt der XHGG501D zuverlässig Fehler von den Ausgangsklemmen nach außen.

Artikel	Menge	Artikel	Menge
Kabel Fehlerortungsgerät (Host)	1	Single-Q-Kabel (1,5 m)	1
Dual-Q-Kabel (2 m)	1	Sampler	1
Netzkabel (1,8 m)	1	Sicherungsrohr	1
Erdungskabel	1 (optional)	Benutzerhandbuch	1

Liste der Instrumentenkomponenten
Name	Menge	Bild	Name	Menge	Bild
Kabel Fehlerortungsgerät	1		Single-Q-Leitung	1
Double-Q-Leitung	1		Sampler	1
Netzkabel	1		Sicherung	einige
Erdungskabel (optional)	1
