Drei-Phasen-Gleichstromwiderstands-Tester

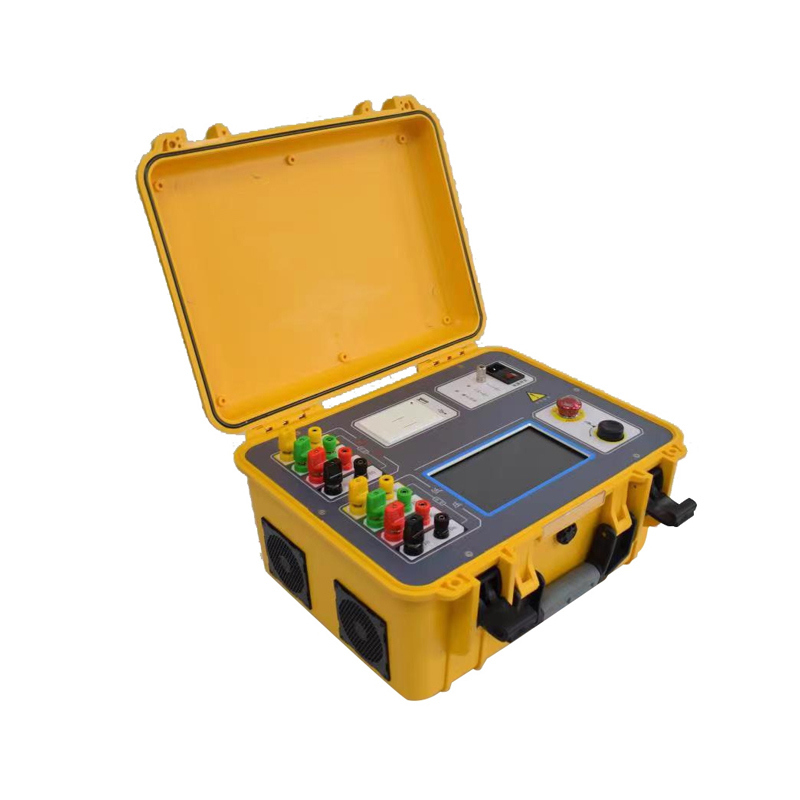

Der Dreiphasen-Gleichstromwiderstandstester XHZ1320AX ist ein Schnelltestgerät der nächsten Generation, das zur Messung des Gleichstromwiderstands von Transformatoren entwickelt wurde.Dreiphasenprüfung (YnDiese neue Generation von Schnellprüfgeräten ist ideal für die Messung des Gleichstromwiderstands großer Leistungstransformatoren mit hoher Geschwindigkeit geeignet.hohe Genauigkeit und breiter Messbereich. Sobald alle Prüfleitungen angeschlossen sind, können alle Gleichstromwiderstandstests ohne Neuausrichtung der Leitungen abgeschlossen werden.
Anwendungen und Zielgruppe:für Hersteller von Transformatoren (Überprüfung der Lieferung von Halb- und Fertigprodukten), Stromerzeugungs- und Versorgungsunternehmen (Präventivwartungstests),Einsatzberechtigungsteams für Umspannwerke (Anlagen- und Übergabeprüfungen), von Drittanbietern durchgeführte elektrische Prüfstellen und Industrieanlagen in den Sektoren Eisenbahn, Bergbau und Metallurgie, die eine schnelle Prüfung des Gleichspannungswicklungswiderstands großer Leistungstransformatoren benötigen.
Schlüsselmerkmale
| Ausgangsstrom |
Einphasen: 20A, 10A, 5A, 1A, 0,1A, 10mA, < 1mA
Drei Phasen: 10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A |
| Messbereich (Einphasen) |
20A-Gang: 0,5mΩ~1Ω; 10A-Gang: 1,0mΩ~2Ω; 5A-Gang: 10mΩ~4Ω; 1A-Gang: 0,1Ω~20Ω; 0,1A-Gang: 2,0Ω~200Ω; 10mA-Gang: 50Ω~2kΩ; <1mA-Gang: 500Ω~25kΩ |
| Messbereich (drei Phasen) |
10A+10A: 0,5mΩ~0,8Ω; 5A+5A: 10mΩ~1,6Ω; 1A+1A: 0,1Ω~8,0Ω; 0,1A+0,1A: 2,0Ω~80Ω |
| Genauigkeit |
± (lesen × 0,2% + 2 Ziffern) |
| Testmodi der Wicklung |
Yn-, Y- und Delta- (Delta-) Wicklungen; gleichzeitige Dreiphasenprüfung mit Berechnung der Ungleichgewichtsrate |
| Stabilitätsbeurteilung |
Automatische Berechnung der Widerstandsveränderungsrate innerhalb von 5 s, 15 s und 30 s, um Datenfehler zu vermeiden |
| Anzeige |
7-Zoll-Industrial-True-Colour-Kapazität-Touchscreen (1024×600); Dual-Operation über eine vollständige Touchsteuerung oder ein Jog-Dial |
| Datenspeicherung |
200-Gruppen-Eingebetteter Speicher; Massendatenspeicher über USB-Festplatte (FAT/FAT32) |
| Drucker |
Ein integrierter thermischer Drucker zum Drucken von Prüfberichten |
| Schutzmaßnahmen |
Fehlanschluss auf 380 V Strom, elektromotorische Gegenkraft, Trennung, Stromausfall und schlechter Erdungsschutz |
| Stromversorgung |
AC220V±10%, 50/60Hz |
| Betriebstemperatur |
-10°C bis 50°C |
| Relative Luftfeuchtigkeit |
< 90%, nicht kondensierend |
| Abmessungen |
400 × 315 × 223 mm |
| Gewicht |
9 kg |
Erweiterte Funktionen
- Yn-, Y- und Delta-Windungen in drei Phasen mit automatischer Berechnung der Ausfallrate
- Maximaler Ausgangsstrom von 20A und Messbereich bis 25kΩ für fast alle Prüfbedürfnisse vor Ort und außerhalb des Standorts
- Integration der Methode des gesättigten Magnetkreislaufs und der Entgussfunktion zur schnellen und zuverlässigen Messung großer Transformatoren
- Automatische Stabilitätsbeurteilung über die Widerstandsänderungsrate innerhalb von 5 s, 15 s und 30 s, um Datenfehler zu vermeiden
- Vollständiger Schutz vor 380-Volt-Fehleranschlüssen, elektromotorischen Gegenkräften, Trennungen, Stromausfällen und schlechter Erdung
- 7-Zoll-Bildschirm in industrieller Farbe mit doppelter Bedienung durch Touchsteuerung oder Jog-Dial
- Eingebetteter thermischer Drucker, 200 Gruppen lokaler Datenspeicher und Massen-USB-Diskspeicher
- Die Prüfleitungen werden einmal angeschlossen, um alle Prüfpunkte für Gleichstromwiderstand ohne Neuausrichtung der Leitungen abzuschließen.
Häufig gestellte Fragen
F1: Wie hoch ist der maximale Ausgangsstrom des Dreiphasen-Gleichstromwiderstandstesters XHZ1320AX?
Der einphasige Ausgangsstrom reicht von 20A bis < 1mA (20A, 10A, 5A, 1A, 0,1A, 10mA und < 1mA Getriebe), während der dreiphasige Ausgang 10A+10A, 5A+5A, 1A+1A und 0,1A+0,1A unterstützt,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
F2: Welche Wickelverbindungsarten können geprüft werden?
Die Prüfungen der Wicklungen des Typs Yn, Y und Delta können durchgeführt werden; die gleichzeitige Prüfung in drei Phasen wird unterstützt und die Ungleichgewichtsrate der drei Phasen wird automatisch berechnet.die die Effizienz der Feldversuche erheblich verbessert.
F3: Unterstützt der Tester die Entgussung?
Das Gerät integriert die Methode des gesättigten Magnetkreislaufs und eine Entgussfunktion.Ideal für die schnelle Gleichstromwiderstandsmessung großer Transformatoren und gleichzeitig die Beseitigung von Restmagnetismuswirkungen auf die Prüfgenauigkeit.
F4: Welche Schutzmaßnahmen sind für die Sicherheit vor Ort vorgesehen?
Der Prüfer bietet einen umfassenden Schutz vor Fehlanschlüssen bei 380-Volt-Leistung, elektromotorischer Rückwirkung, Trennung des Prüfleiters, plötzlichen Stromausfällen und schlechter Erdung.Sicherstellung eines sicheren Betriebs in rauen Feldumgebungen.
F5: Wie werden die Testergebnisse gespeichert und gedruckt?
Bis zu 200 Gruppen von Prüfdaten können lokal gespeichert und Massendaten über die USB-Schnittstelle (FAT/FAT32-Format USB-Disk) exportiert werden.Ein eingebauter Wärmedrucker ermöglicht das sofortige Drucken von Prüfberichten auf der Baustelle.
