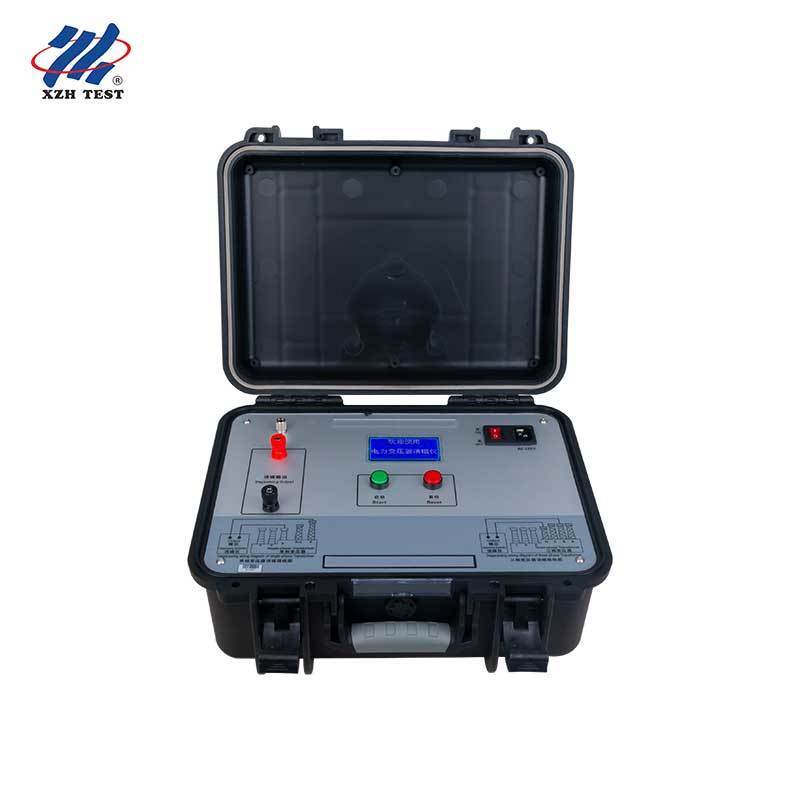

Transformator-Entmagnetisierer| XHXC110
Der Transformator-Entmagnetisierer XHXC110 ist ein spezielles Gerät zur Beseitigung von Restmagnetismusgefahren nach DC-Widerstandsprüfungen von großen Leistungstransformatoren und Messwandlern. Aufgrund der inhärenten Hysterese von ferromagnetischen Materialien verbleibt nach Spannungsverhältnis- und DC-Widerstandsmessungen Restmagnetismus im Eisenkern. Wenn der Transformator unter Spannung gesetzt wird, verursacht dieser Restmagnetismus eine Halbwellensättigung des Kerns, was zu einer großen Anzahl von Harmonischen im Erregerstrom führt. Dies erhöht nicht nur den Blindverbrauch, sondern kann auch zu Fehlfunktionen von Relais-Schutzeinrichtungen führen und wirtschaftliche Verluste verursachen. Der XHXC110 entfernt den Restmagnetismus sicher und effizient vor der Inbetriebnahme des Transformators, schützt den Transformator vor den Auswirkungen des Einschaltstroms und gewährleistet eine sichere Inbetriebnahme und den Betrieb.
Anwendungen & Zielgruppe: Entwickelt für Transformatorhersteller, die Entmagnetisierung vor der Auslieferung und Werksabnahme durchführen, für Präventionstestteams von Kraftwerken und Energieversorgern, die Transformatoren für eine sichere Inbetriebnahme vorbereiten, für Inbetriebnahme- und Abnahmeteams neuer Umspannwerke, für Hochspannungsprüfinstitute und Anbieter von DC-Widerstandsprüfdienstleistungen sowie für Hersteller von Messwandlern und Wartungswerkstätten, die Restmagnetismus vor der Inbetriebnahme beseitigen müssen.
Schlüsselspezifikationen
| Parameter |
Spezifikation |
| Entmagnetisierungsstrom |
10A, 5A, 1A, 500mA, 200mA (anpassbar) |
| Entmagnetisierungsmodus |
Manuell, Automatisch |
| Entmagnetisierungszeit |
Manuell 3 Min. pro Durchgang; Automatisch 9 Min. pro Durchgang |
| Entmagnetisierungseffekt |
Größer als 90 Prozent pro Durchgang |
| Entmagnetisierungsfortschritt |
0 bis 100 Prozent in Echtzeit angezeigt |
| Arbeitsstromversorgung |
AC220V±10% |
| Netzfrequenz |
50Hz±1Hz |
| Arbeitstemperatur |
-25°C bis 50°C |
| Arbeitsfeuchtigkeit |
≤90% |
| Gewicht |
5kg (ohne Prüfleitungen) |
| Anwendbarer Bereich |
35kV und höher Leistungstransformatoren und Messwandler, insbesondere 330kV und höher Großleistungstransformatoren |
Fortschrittliche Funktionen
Übernimmt patentierte Technologie des DC-Frequenzumwandlungs-Dämpfungsprinzips
Dreiphasentransformatoren benötigen nur eine Entmagnetisierung der B-Phase, um den Zweck zu erfüllen
Automatische Feststromerkennung mit 16-Bit-AD-Datenerfassung und -verarbeitung
Intelligente automatische und manuelle Entmagnetisierungsmodi
Schnelle Entmagnetisierungsgeschwindigkeit: Einzelzeit von 30 Minuten auf unter 4 Minuten verbessert
Offensichtlicher Entmagnetisierungseffekt: Einzelzeit von 80 Prozent auf über 90 Prozent verbessert
Kann direkt die Stromleitungen der DC-Widerstandsprüfung verwenden, bequem mit DC-Widerstandsprüfgeräten abzustimmen
Klare chinesische Benutzeroberfläche mit Echtzeitanzeige des Entmagnetisierungsfortschritts
Geeignet für 35kV und höher Leistungstransformatoren und Messwandler vor der Inbetriebnahme, insbesondere 330kV und höher Großleistungstransformatoren
Kleine Größe und geringes Gewicht, sehr gut für den Feldeinsatz geeignet
Dieses Instrument bietet Transformatorprüfingenieuren eine zuverlässige und effiziente Lösung zur Beseitigung von Restmagnetismus und hilft Herstellern, Energieversorgern und Inbetriebnahme-Teams, Schäden durch Einschaltstrom, Fehlfunktionen von Relais-Schutzvorrichtungen und Verschmutzung der Stromqualität vor der Inbetriebnahme des Transformators zu vermeiden.
FAQ
F1: Für wen ist dieser Transformator-Entmagnetisierer konzipiert?
Er ist konzipiert für Transformatorhersteller, die Entmagnetisierung vor der Auslieferung und Werksabnahme durchführen, für Präventionstestteams von Kraftwerken und Energieversorgern, die Transformatoren für eine sichere Inbetriebnahme vorbereiten, für Inbetriebnahme- und Abnahmeteams neuer Umspannwerke, für Hochspannungsprüfinstitute und Anbieter von DC-Widerstandsprüfdienstleistungen sowie für Hersteller von Messwandlern und Wartungswerkstätten, die Restmagnetismus vor der Inbetriebnahme beseitigen müssen.
F2: Warum ist eine Entmagnetisierung vor der Inbetriebnahme des Transformators notwendig?
Restmagnetismus im Transformator-Kern verursacht eine Halbwellensättigung, wenn der Transformator unter Spannung gesetzt wird, was zu einem großen Einschaltstrom und Harmonischen führt. Dies kann zu Fehlfunktionen von Relais-Schutzvorrichtungen, häufigem Fehlschlag bei der Inbetriebnahme, sympathetischem Einschaltstrom-Auslösen benachbarter Transformatoren, großflächigen Stromausfällen, Schäden an Transformatoren und Leistungsschaltern durch übermäßige elektrodynamische Kräfte, reduzierter CT-Messgenauigkeit, Verschmutzung der Stromqualität und Spannungsschwankungen führen. Die Entmagnetisierung vor der Inbetriebnahme eliminiert diese Risiken und gewährleistet einen sicheren Transformatorbetrieb.
F3: Wie entfernt der XHXC110 Restmagnetismus?
Der XHXC110 verwendet das Prinzip der DC-Frequenzumwandlungs-Dämpfung. Er nutzt die DC-Entmagnetisierungsmethode mit periodisch abnehmender Stromamplitude und periodisch wechselnder Strompolarität. Durch schrittweises Verkleinern der Hystereseschleife und gegenseitiges Aufheben von Magnetpolen wird der Restmagnetismus beseitigt. Im Automatikmodus führt das Gerät die Entmagnetisierung in der Reihenfolge 10A, 5A, 1A, 500mA und 200mA durch, bis der Fortschritt 100 Prozent erreicht, und entlädt sich dann automatisch.
F4: Was sind die wichtigsten Spezifikationen und Leistungen?
Der Entmagnetisierungsstrom hat fünf Stufen von 10A, 5A, 1A, 500mA und 200mA, die anpassbar sind. Der manuelle Modus dauert etwa 3 Minuten pro Durchgang und der automatische Modus etwa 9 Minuten pro Durchgang, mit einem Entmagnetisierungseffekt von mehr als 90 Prozent pro Durchgang. Das Gerät arbeitet mit einer AC220V plus oder minus 10 Prozent Stromversorgung bei 50Hz plus oder minus 1Hz, arbeitet bei -25 Grad Celsius bis 50 Grad Celsius mit einer Luftfeuchtigkeit von nicht mehr als 90 Prozent und wiegt nur 5kg ohne Prüfleitungen.
F5: Ist der XHXC110 für den Feldeinsatz praktisch?
Ja. Das Gerät verfügt über ein Zwei-Tasten-Bedienungsdesign: die rote Taste für Auswahl und Reset und die grüne Taste für Bestätigung und Start. Es hat eine klare chinesische Benutzeroberfläche mit Echtzeitanzeige des Entmagnetisierungsmodus, des Stromwerts und des Fortschritts und kann direkt die Stromleitungen eines DC-Widerstandsprüfgeräts verwenden. Seine geringe Größe und sein geringes Gewicht von 5kg machen es sehr gut für den Einsatz vor Ort in Umspannwerken, Kraftwerken und Produktionsstätten geeignet.
