Intelligenter unterirdischer Pipeline-Pfadfinder XHLJ504L, multifunktionaler Kabelortungsgerät mit Signalsender und -empfänger

Name: Intelligenter unterirdischer Pipeline-Pfadfinder XHLJ504L, multifunktionaler Kabelortungsgerät mit Signalsender und -empfänger
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHLJ504L
Price: 7970.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	China
Markenname:	XZH TEST
Zertifizierung:	CE/ISO
Modellnummer:	XHLJ504L

Ausführliche Information

Herkunftsort:

China

Markenname:

XZH TEST

Zertifizierung:

CE/ISO

Modellnummer:

XHLJ504L

Hervorheben:

High Light

Hervorheben:

Multi-Funktion Pipeline Pathfinder Erkennung

Intelligenter Signaltransmitter-Empfänger

Genaue Bestimmung der Tiefengrundung von Kabeln

Trading Information

Min Bestellmenge:

XZH -Test

Preis:

Verhandlungsfähig

Verpackung Informationen:

Holzverpackung

Lieferzeit:

5-8 Werktage

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

2000 Einheiten pro Jahr

Produkt-Beschreibung

🎯 Entwickelt für Teams zur Ortung von kommunaler Infrastruktur und Mehrspartenleitungen

🏙️ StadtplanungsämterKartierung von unterirdischen Rohr- und Kabelnetzen für die Dokumentation städtischer Infrastruktur

🔧 Ortungsdienste für MehrspartenleitungenErkennung von Kabeln, Rohren und Leitungen vor Straßenarbeiten und Straßenbauarbeiten

📊 Infrastruktur-Asset-ManagerÜberprüfung und Dokumentation von vergrabenen Leitungsplänen zur Einhaltung von Vorschriften und für zukünftige Referenzzwecke

Produktübersicht

Der XHLJ504L Intelligenter Multifunktions-Untergrundrohr-Pfadfinder ist ein vielseitiges Ortungssystem, das nicht nur Stromkabel, sondern auch Rohrleitungen, Kanäle und andere unterirdische Versorgungsleitungen lokalisieren kann. Im Gegensatz zu spezialisierten Kabelverfolgungssystemen kombiniert dieses intelligente System einen Hochleistungs-Signaltransmitter mit einem empfindlichen elektromagnetischen Induktions-Empfänger, um unterirdische Infrastrukturpläne präzise zu kartieren und die Verlegetiefe über eine breitere Palette von Leitungsarten zu messen.

Das System besteht aus einem Hochleistungs-Niederfrequenzsender, der ein intermittierendes Signal von 0~50Vpp in die Zielleitung einspeist, und einem Handempfänger, der das induzierte elektromagnetische Feld überirdisch erfasst. Diese nicht-invasive Methode ermöglicht eine schnelle Vermessung ohne Ausgrabungen und macht sie zu einem unverzichtbaren Werkzeug für die Stadtplanung, Sicherheitsüberprüfungen vor Ausgrabungen und die Dokumentation von Versorgungsanlagen.

🔍 Multifunktions-Rohr-Pfadfinder vs. Spezialisiertes Kabelverfolgungssystem: Während ein spezialisiertes Kabelverfolgungssystem (wie die Basisversion des XHLJ504L) auf die Ortung von Stromkabeln fokussiert ist, erweitert dieser Intelligente Multifunktions-Rohr-Pfadfinder die Ortungsfähigkeit auf eine breitere Palette von unterirdischen Versorgungsleitungen – einschließlich Telekommunikationskanälen, metallischen Wasserrohren, Gasleitungen und anderer Infrastruktur. Seine intelligente Signalverarbeitung ermöglicht eine genauere und schnellere Verfolgung mit stabiler Leistung unter verschiedenen unterirdischen Bedingungen, was ihn zur bevorzugten Wahl für kommunale Teams macht, die diverse Leitungsnetze verwalten.

Technische Spezifikationen

Modellnummer

XHLJ504L

Ausgangsfrequenz

Niederfrequenz

Ausgangssignal

Intermittierend, 0~50Vpp

Ausgangsleistung

100W (Hochleistung)

Ausgangsstrom

0~2A

Stromversorgung

AC 220V (±10%), 50Hz (±5%)

Empfangsmodus

Elektromagnetische Induktion

Zertifizierung

CE / ISO

Marke

XZH TEST

Herkunft

China

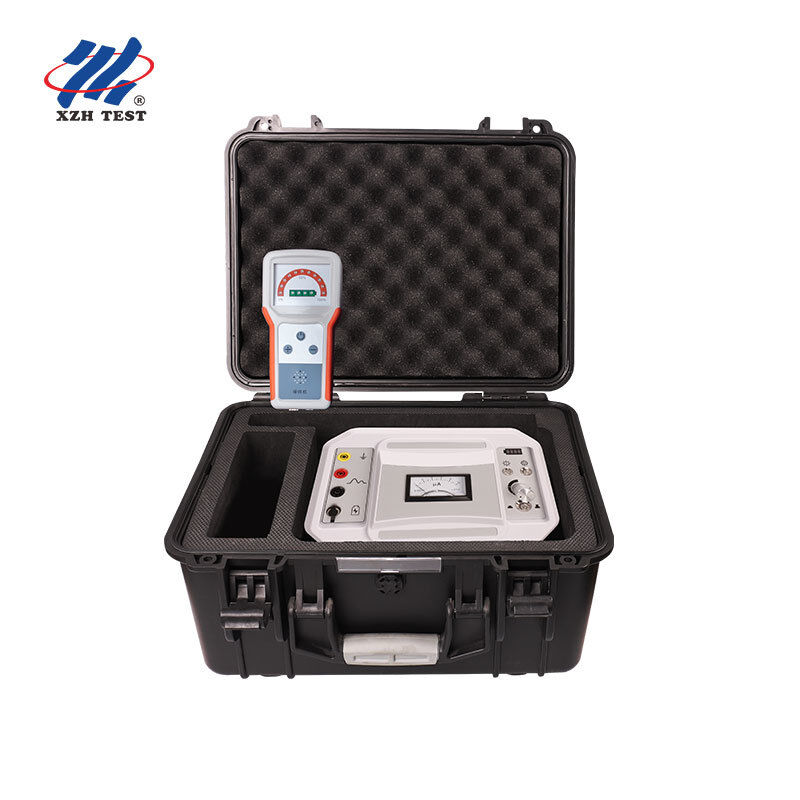

Systemkomponenten

Komponente	Funktion
Signaltransmitter	Hochleistungs-Niederfrequenzgenerator mit vibrationshemmendem Design. Bietet starke Entstörungsfähigkeit, stabile und zuverlässige Leistung sowie umfassenden Schutz gegen Überstrom, Leerlauf und Kurzschluss. Speist ein intermittierendes Signal von 0~50Vpp in die Zielrohrleitung oder das Kabel ein.
Empfänger (Punktortungsgerät)	Handgehaltener Sensor für elektromagnetische Induktion mit intelligenter Signalverarbeitung. Erfasst das überirdisch übertragene Signal zur Verfolgung von Rohrleitungsrouten, Messung der Verlegetiefe und Identifizierung von Lagepositionen mit höherer Genauigkeit und Geschwindigkeit als herkömmliche Detektoren.

Hauptmerkmale

Multifunktionsortung für Stromkabel, Telekommunikationskanäle, Metallrohre und unterirdische Versorgungsleitungen
100W Hochleistungs-Niederfrequenz-Ausgang für starke Signalpenetration durch verschiedene Bodentypen
Intermittierendes 0~50Vpp Signalmuster für klare, unterscheidbare Ortung überirdisch
Intelligente elektromagnetische Induktions-Empfang mit verbesserter Signalverarbeitung für schnellere Verfolgung
Vibrationshemmende, robuste Konstruktion für zuverlässige Feldleistung
Starke Entstörungsfähigkeit gewährleistet stabile Ortung in der Nähe von aktiven elektrischen Infrastrukturen
Umfassender Schutz: Überstrom-, Leerlauf- und Kurzschlussschutz
Nicht-invasive Ortung – keine Ausgrabung für die Messung von Rohrleitungsrouten und Verlegetiefen erforderlich

Häufig gestellte Fragen

F1: Für wen ist der XHLJ504L Rohr-Pfadfinder konzipiert?

Der XHLJ504L ist für kommunale Infrastrukturabteilungen, Ortungsdienste für Mehrspartenleitungen und Asset-Management-Teams konzipiert, die eine Vielzahl von unterirdischen Versorgungsleitungen orten und kartieren müssen – nicht nur Stromkabel, sondern auch Telekommunikationskanäle, metallische Wasser- und Gasrohre sowie andere unterirdische Infrastrukturen. Er ist das ideale Instrument für Stadtplanungsämter, die umfassende unterirdische Vermessungen vor Straßenarbeiten, Ausgrabungen oder neuen Bauprojekten durchführen.

F2: Wie unterscheidet er sich von einem reinen Kabelortungssystem?

Ein spezialisiertes Kabelortungssystem ist für die Ortung von Stromkabeln optimiert. Der XHLJ504L Intelligente Multifunktions-Rohr-Pfadfinder erweitert diese Fähigkeit auf eine breitere Palette von unterirdischen Metallleitungen – Rohre, Kanäle und Kabel gleichermaßen. Seine intelligente Signalverarbeitung ermöglicht eine schnellere, genauere Ortung mit stabiler Leistung unter verschiedenen unterirdischen Bedingungen. Für kommunale Teams, die diverse Infrastrukturen verwalten, bedeutet diese Multifunktionsfähigkeit, dass ein Gerät die meisten Ortungsaufgaben erledigen kann, für die sonst mehrere spezialisierte Geräte erforderlich wären.

F3: Welche Versorgungsleitungen kann der XHLJ504L orten?

Der XHLJ504L kann jede unterirdische Metallleitung orten, die das Niederfrequenzsignal leiten kann, einschließlich: Stromkabel (spannungsführend und spannungsfrei), Telekommunikations-Kupferkabel, metallische Wasserrohre, Gasleitungen, Kanalsysteme und andere metallische unterirdische Infrastrukturen. Nicht-metallische Rohre (PVC, HDPE) können ebenfalls geortet werden, wenn sie einen metallischen Ortungsdraht enthalten oder wenn eine leitfähige Sonde eingeführt werden kann. Die 100W Hochleistungs-Ausgangsleistung und der Modus für elektromagnetische Induktionsempfang bieten eine zuverlässige Ortung für die meisten gängigen Leitungsarten.

F4: Wie verbessert die intelligente Signalverarbeitung die Ortungsgeschwindigkeit?

Der intelligente Empfänger des XHLJ504L verarbeitet das niederfrequente elektromagnetische Signal mit verbesserten Algorithmen, die Hintergrundrauschen filtern und das Zielsignalmuster verstärken. Dies ermöglicht es den Bedienern, Rohrleitungsrouten schneller zu verfolgen, da der Empfänger eine klarere und stabilere Anzeige der Signalpräsenz und -richtung liefert. Das Ergebnis ist eine schnellere Vermessung und eine genauere Routenplanung im Vergleich zu einfachen analogen Empfängern, die mehr manuelle Interpretation erfordern.

F5: Welche Sicherheits- und Schutzfunktionen sind enthalten?

Der XHLJ504L Transmitter verfügt über einen umfassenden elektrischen Schutz: Überstromschutz verhindert Schäden durch übermäßigen Stromverbrauch; Leerlaufschutz schützt die Ausgangsstufe, wenn keine Last angeschlossen ist; und Kurzschlussschutz löst automatisch aus, wenn die Ausgangsklemmen versehentlich kurzgeschlossen werden. Die vibrationshemmende, robuste Konstruktion, die starke Entstörungsfähigkeit und die berührungslose elektromagnetische Induktionsortung (keine physische Verbindung zu aktiven Leitungen während der Vermessung) tragen alle zu einem sicheren und zuverlässigen Feldbetrieb bei.

Über XZH TEST

XZH TEST ist ein professioneller Hersteller, der sich auf Lösungen für die Prüfung, Ortung und Diagnose von Kabeln und Rohrleitungen für Energieversorger, kommunale Infrastrukturabteilungen und Industriekunden weltweit spezialisiert hat. Mit einer umfassenden Produktpalette, die Rohrleitungs-Pfadfinder, Kabelidentifikatoren, Routenverfolger und Fehlerortungsgeräte umfasst, liefert XZH TEST zuverlässige Feldgeräte, die für die anspruchsvollsten professionellen Anwendungen entwickelt wurden.

Kontaktieren Sie uns noch heute für eine maßgeschneiderte Lösung, die auf Ihre Anforderungen zur Ortung von unterirdischen Versorgungsleitungen zugeschnitten ist.
