Haus > Produkte >

Kabelrouten-Tracer

Name: Kabelrouten-Tracer
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHLJ504L
Price: 7970.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	China
Markenname:	XZH TEST
Zertifizierung:	CE/ISO
Modellnummer:	XHLJ504L

Ausführliche Information

Herkunftsort:

China

Markenname:

XZH TEST

Zertifizierung:

CE/ISO

Modellnummer:

XHLJ504L

Hervorheben:

High Light

Hervorheben:

100W Audiofrequenz-Leitungsverfolgung

Erkennung von unterirdischen Kabelwegen

Messung der Einbautiefe gegen Interferenzen

Trading Information

Min Bestellmenge:

XZH -Test

Verpackung Informationen:

Holzverpackung

Lieferzeit:

5-8 Werktage

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

2000 Einheiten pro Jahr

Produkt-Beschreibung

🎯 Entwickelt für Teams für die Kartierung von Erdkabeln und die Bauplanung

🗺️ Teams für die Kartierung von VersorgungsleitungenKartieren Sie unterirdische Kabelverläufe für GIS-Dokumentation und Netzplanung

🚧 Bau- und ErdbewegungsteamsLokalisieren Sie Kabelrouten und Verlegetiefen vor dem Graben, um Kabelschäden zu vermeiden

📐 Überprüfung der KabelinstallationÜberprüfen Sie, ob die tatsächlichen Kabelverläufe und Verlegetiefen den Konstruktionsspezifikationen entsprechen

Produktübersicht

Der XHLJ504L Kabelrouten-Tracer ist ein spezialisiertes Instrument zur Detektion von Erdkabeln, das entwickelt wurde, um eine grundlegend andere Frage zu beantworten als Kabelidentifikatoren: nicht welches Kabel, sondern WO verläuft das Kabel? Mit 100W Hochleistungs-Audiofrequenzübertragung und elektromagnetischer Induktionsempfangstechnologie erkennt dieses System präzise die Positionen von unterirdischen Kabelverläufen und die Verlegetiefen innerhalb festgelegter Suchbereiche — und ermöglicht so eine sichere Grabungsplanung, eine genaue Kartierung von Versorgungsleitungen und die Überprüfung von Installationen.

🔍 Kabelrouten-Tracer vs. Kabelidentifikator — Der Unterschied: Ein Kabelidentifikator beantwortet die Frage "WELCHES Kabel ist das gesuchte?" unter mehreren Kabeln an einem bestimmten Punkt. Ein Kabelrouten-Tracer beantwortet die Frage "WO verläuft dieses Kabel unterirdisch?" — und verfolgt seinen gesamten Verlauf und misst die Verlegetiefe über die Distanz. Der XHLJ504L ist ein Routen-Tracer, der speziell für Teams entwickelt wurde, die unterirdische Kabelwege vor dem Graben kartieren oder Versorgungsleitungen dokumentieren müssen, nicht zur Identifizierung von Kabeln in Bündeln. Seine 100W Hochleistungsabgabe sorgt für Signalpenetration durch den Boden für zuverlässige Detektion in der Tiefe.

Wichtige Spezifikationen

Modellnummer

XHLJ504L

Ausgangsfrequenz

Audiofrequenz

Ausgangssignal

Intermittierend, 0~50Vpp

Ausgangsleistung

100W (Hochleistung)

Ausgangsstrom

0~2A

Stromversorgung

AC 220V (±10%), 50Hz (±5%)

Empfangsmodus

Elektromagnetische Induktion

Zertifizierung

CE / ISO

Marke

XZH TEST

Herkunft

China

Systemkomponenten

Das XHLJ504L Kabelrouten-Tracer-System besteht aus zwei Hauptkomponenten, die im Einklang arbeiten:

Komponente	Funktion
Routensignal-Sender	Erzeugt Hochleistungs-Audiofrequenzsignale, die in das Zielkabel eingespeist werden. Verfügt über ein vibrationshemmendes Design mit Überstrom-, Leerlauf- und Kurzschlussschutz. Starke Entstörungsfähigkeit sorgt für stabilen und zuverlässigen Betrieb.
Empfänger (Kabelbruchortungsgerät)	Handgerät mit elektromagnetischer Induktionsabtastung, das das gesendete Signal überirdisch erfasst. Ermöglicht es dem Bediener, die Kabelroute zu verfolgen und die Verlegetiefe durch Verfolgung von Signalstärkschwankungen zu messen.

Hauptmerkmale

100W Hochleistungs-Audiofrequenzausgang für starke Signalpenetration durch Boden und Pflaster

Intermittierendes 0~50Vpp Ausgangssignal liefert ein klares, unterscheidbares Detektionsmuster

Elektromagnetischer Induktions-Empfangsmodus ermöglicht berührungslose überirdische Kabelverfolgung

Vibrationshemmende, robuste Konstruktion für zuverlässige Leistung in Feldumgebungen

Starke Entstörungsfähigkeit sorgt für stabilen Betrieb in der Nähe anderer elektrischer Infrastruktur

Überstrom-, Leerlauf- und Kurzschlussschutz schützt Ausrüstung und Bediener

Präzise und schnelle Kabelroutenverfolgung reduziert den Vermessungsaufwand und verbessert die Kartierungsgenauigkeit

Geeignet zur Detektion von Kabelverlauf und Verlegetiefe in wahrscheinlichen Kabelbereichen

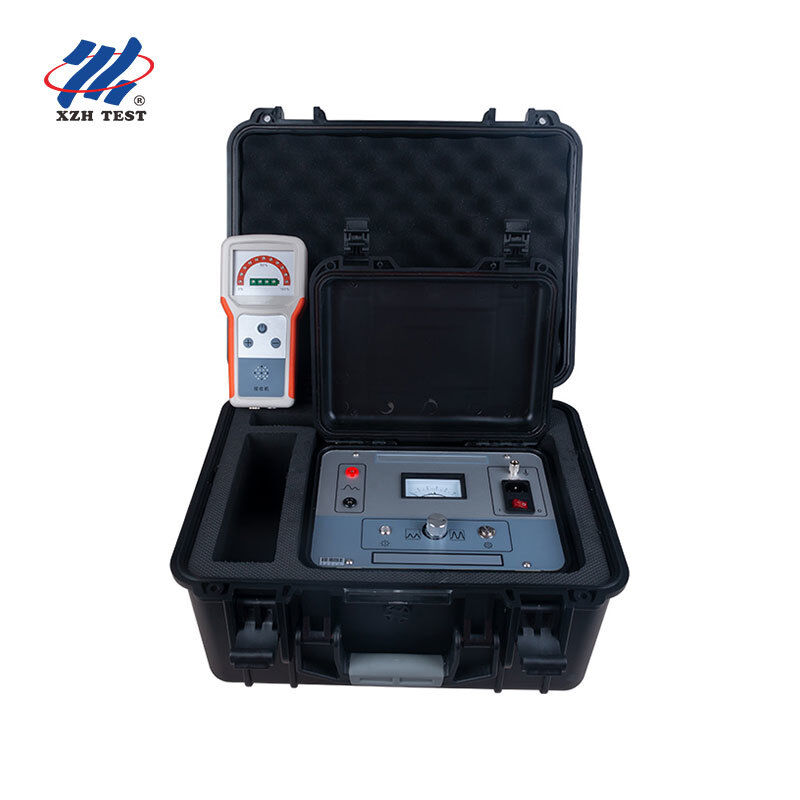

Produktbild

Häufig gestellte Fragen

F1: Für wen ist der XHLJ504L konzipiert und welches Problem löst er?

Der XHLJ504L ist für Teams zur Kartierung von Erdkabeln, Bauplanungscrews und Abteilungen für das Management von Versorgungsleitungen konzipiert, die Kabelrouten und Verlegetiefen vor dem Graben lokalisieren müssen. Im Gegensatz zu Kabelidentifikatoren, die "welches Kabel welches ist" in Bündeln bestimmen, beantwortet der XHLJ504L "wohin verläuft dieses Kabel?" — und verfolgt den gesamten unterirdischen Verlauf eines bekannten Kabels. Dies ist entscheidend, um versehentliche Kabelbeschädigungen beim Graben zu vermeiden, Versorgungsleitungen für GIS-Systeme zu dokumentieren und zu überprüfen, ob neu installierte Kabel den Konstruktionsspezifikationen entsprechen.

F2: Wie unterscheidet sich der XHLJ504L von einem Kabelidentifikator (wie XHSB505B/XHSB505DS)?

Die Produkte dienen komplementären, aber unterschiedlichen Zwecken: Kabelidentifikatoren (XHSB505B/XHSB505DS) bestimmen, welches spezifische Kabel Sie suchen, wenn viele identische Kabel an einem einzigen Ort vorhanden sind — sie beantworten "WELCHES Kabel?". Kabelrouten-Tracer (XHLJ504L) verfolgen den unterirdischen Verlauf und messen die Verlegetiefe eines Kabels, das Sie bereits kennen — sie beantworten "WO verläuft dieses Kabel?". Der XHLJ504L verwendet eine 100W Hochleistungs-Audiofrequenzübertragung, die für die Bodenpenetration ausgelegt ist, im Gegensatz zu den pulsgesteuerten Identifikationssignalen von Kabelidentifikatoren. Teams verwenden typischerweise einen Routen-Tracer für die unterirdische Kartierung und einen Identifikator für die Kabelauswahl an Verbindungspunkten.

F3: Wie tief kann der XHLJ504L unterirdische Kabel detektieren?

Die 100W Hochleistungsabgabe des XHLJ504L mit einem intermittierenden Audiofrequenzsignal von 0~50Vpp bietet eine starke Bodenpenetration für zuverlässige Kabelroutenverfolgung und Messung der Verlegetiefe. Die tatsächliche Detektionstiefe hängt von den Bodenbedingungen, dem Kabeltyp und der umgebenden Infrastruktur ab. Der elektromagnetische Induktions-Empfangsmodus ermöglicht es dem Bediener, das Signal überirdisch ohne physischen Kontakt mit dem Kabel zu detektieren, was eine effiziente Vermessung des gesamten wahrscheinlichen Kabelbereichs ermöglicht.

F4: Kann dieses Gerät in Bereichen mit elektrischer Interferenzt arbeiten?

Ja. Der XHLJ504L verfügt über eine starke Entstörungsfähigkeit, die speziell für den Betrieb in der Nähe von aktiver elektrischer Infrastruktur entwickelt wurde. Das intermittierende Audiofrequenz-Ausgangsmuster erzeugt ein charakteristisches Signal, das der Empfänger von Hintergrundrauschen unterscheiden kann. In Kombination mit der Hochleistungsabgabe von 100W behält das System eine zuverlässige Detektion auch in elektrisch verrauschten Umgebungen wie Umspannwerken, städtischen Kabelkorridoren und Industriegebieten bei.

F5: Welche Schutzfunktionen sind im Sender integriert?

Der Sender des XHLJ504L verfügt über umfassenden Schutz: Überstromschutz verhindert Schäden durch übermäßigen Stromverbrauch; Leerlaufschutz schützt die Ausgangsstufe, wenn keine Last angeschlossen ist; und Kurzschlussschutz löst automatisch aus, wenn die Ausgangsklemmen versehentlich kurzgeschlossen werden. In Kombination mit der vibrationshemmenden, robusten Konstruktion gewährleisten diese Funktionen einen zuverlässigen Langzeitbetrieb unter anspruchsvollen Feldbedingungen.

Über XZH TEST

XZH TEST ist ein professioneller Hersteller, der sich auf Kabelprüfung, Fehlerdetektion und Diagnoselösungen für Energieversorger, Elektroinstallateure und Industriekunden weltweit spezialisiert hat. Mit einer umfassenden Produktlinie, die Kabelidentifikatoren, Routen-Tracer, Fehlerortungsgeräte und Diagnosesysteme umfasst, liefert XZH TEST zuverlässige Feldgeräte, die für die anspruchsvollsten professionellen Anwendungen entwickelt wurden.

Kontaktieren Sie uns noch heute für eine maßgeschneiderte Lösung, die auf Ihre Anforderungen an Kabelroutenverfolgung und unterirdische Kartierung zugeschnitten ist.
