Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521B
Price: 2,500.00 USD
Availability: InStock

Haus > Produkte >

Kabelfehlerlocker

Produktdetails:

Herkunftsort:	CHINA
Markenname:	XZH Test
Zertifizierung:	CE/ISO
Modellnummer:	XHHG521B

Ausführliche Information

Herkunftsort:

CHINA

Markenname:

XZH Test

Zertifizierung:

CE/ISO

Modellnummer:

XHHG521B

Hervorheben:

High Light

Hervorheben:

cable outer sheath tester

cable fault locator tool

outer sheath fault detector

Trading Information

Min Bestellmenge:

1Unit

Verpackung Informationen:

Holzkiste

Lieferzeit:

5-8Work Tage

Zahlungsbedingungen:

T/t

Versorgungsmaterial-Fähigkeit:

2000Unit/Jahr

Produkt-Beschreibung

Basisinformationen.

Modell-Nr.

XHHG521B

Anschlüsse

Koaxial BNC

Testmodus

Punktprüfung

Verwendung

Digitales Kabeltestgerät

Testbereich

Ungeformt

Kabeltyp

Geschirmt

Stromversorgung

Elektrizität

Zertifizierung

Kundenspezifisch

Farbe

Schwarz

Transportverpackung

Holzkiste

Spezifikation

5,5 kg

Marke

XZH TEST

Herkunft

Shaanxi

Produktbeschreibung

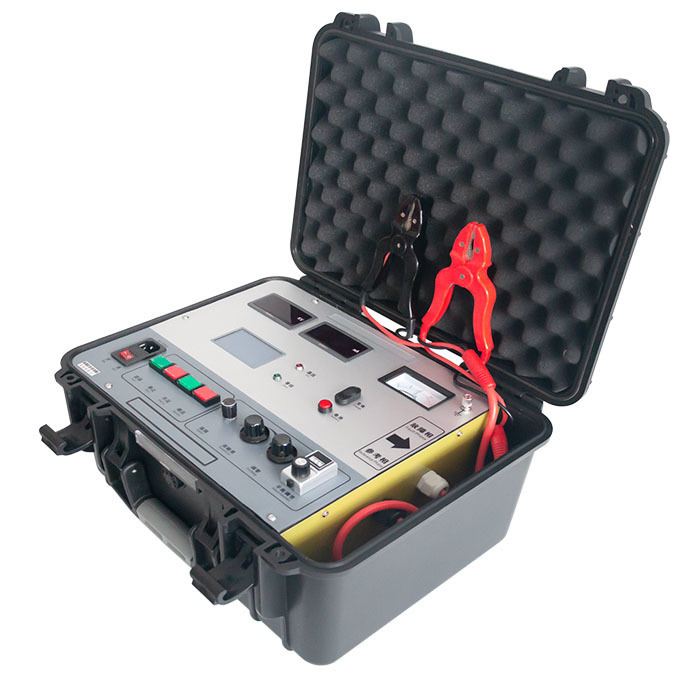

Der Kabelmantel-Fehlerprüfer ist besonders geeignet für

1. Der Hochspannungsdurchbruchpunkt des Kabels nach der Verlegung, insbesondere der niederohmige lineare Hochspannungsdurchbruchpunkt, wie z. B. der lineare Hochspannungsdurchbruch der Kabelmittelverbindung.
2. Überschlag-Durchbruchpunkt. Nach dem Durchbruch kann die Konstantstromquelle den Lichtbogen aufrechterhalten, und es fließt ein stabiler Strom durch die Brücke, die Brücke hat eine ausreichende Empfindlichkeit.
3. Defekte, die noch nicht durchgebrochen sind, aber einen niedrigen Widerstand aufweisen, wie z. B. Isolationsfehler mit niedrigem Kabelwiderstand, die aber unter Betriebsspannung nicht durchbrechen.

Der Kabelmantel-Fehlerprüfer basiert auf dem Prinzip der MURRAY-Brücke. Er kann zur Lokalisierung von Durchbruchpunkten verschiedener Drähte und Kabel sowie von Fehlerpunkten ohne Durchbruch, aber mit niedrigem Isolationswiderstand verwendet werden.

Das Gerät verwendet einen elektrischen Spannungsregler und einen R-Typ-Transformator zur Bildung einer Hochspannungs-Konstantstromquelle, und die Tastenbedienung erhöht und verringert die Spannung. Die Leerlaufspannung beträgt 5000 V, der Kurzschlussstrom 100 mA, und ein hochempfindlicher Verstärker und Galvanometer zeigen den Gleichgewichtszustand an. Es bildet eine Gleichgewichtsbrücke mit einem Proportionalpotentiometer, und das Ganze befindet sich auf einem hohen Potenzial.

Das Messkabel ist ein speziell entwickeltes doppeladriges Hochspannungs-Gummikabel. Die Vier-Leiter-Widerstandsmessmethode vermeidet den durch den Leiterwiderstand verursachten Fehler.

Der Bedienknopf auf der Frontplatte steuert die interne Hochspannung über die Isolierstange. Die gesamte Frontplatte befindet sich auf einem niedrigen Potenzial.

Das Gerät ist außerdem mit einem 12806-Display ausgestattet, Ein-Tasten-Bedienung, die eingegebene Kabellänge kann automatisch berechnet werden, und die Entfernung zum Fehler.

Die Hochspannungsquelle und die elektrische Brücke sind in einer tragbaren Schutzbox integriert. Daher hat das Gerät eine hohe Spannung, geringes Gewicht, bequeme Bedienung und sichere Verwendung.

Im Vergleich zur Wellenreflexionsmethode hat die Brückengleichgewichtsmethode keine blinden Flecken und eignet sich besonders zur Beurteilung von kurzen Kabeln und des Durchbruchpunkts nahe dem Ende.

1. Leerlaufspannung: ≤4000V
2. Kurzschlussstrom: ≤100mA
3. Positionierungsgenauigkeit: ±(0,1%•L±1) m
4. Gewicht: 5,5 kg
5. Stromversorgung: AC 220 und 9V Batterien, Arbeitsstromversorgung: AC 220V+/-10% 50Hz
