Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Xhhg521c
Price: 2,500.00 USD
Availability: InStock

Haus > Produkte >

Kabelfehlerlocker

Produktdetails:

Herkunftsort:	CHINA
Markenname:	XZH Test
Zertifizierung:	CE/ISO
Modellnummer:	Xhhg521c

Ausführliche Information

Herkunftsort:

CHINA

Markenname:

XZH Test

Zertifizierung:

CE/ISO

Modellnummer:

Xhhg521c

Hervorheben:

High Light

Hervorheben:

cable fault tester with warranty

outer sheath fault locating equipment

pinpointing cable fault testing device

Trading Information

Min Bestellmenge:

1Unit

Verpackung Informationen:

Holzkiste

Lieferzeit:

5-8Work Tage

Zahlungsbedingungen:

T/t

Versorgungsmaterial-Fähigkeit:

2000Unit/Jahr

Produkt-Beschreibung

Hochspannungs-Brücken-Kabel Fehlerortungsgerät

Modell-Nr.

XHHG521C

Verwendung

Netzwerkkabeltester, HDMI-Kabeltester, Audiokabeltester, Koaxialkabeltester

Strom

Elektrizität

Zertifizierung

Kundenspezifisch

Farbe

Schwarz

Transportverpackung

Exportierte Holzkiste

Marke

XZH TEST

Herkunft

China

HS-Code

9031809090

Produktionskapazität

2000 Stück/Jahr

Produktbeschreibung

Das Hochspannungs-Brücken-Kabel Fehlerortungsgerät basiert auf dem Prinzip der MURRAY-Brücke. Es kann verwendet werden, um die Durchbruchpunkte verschiedener Drähte und Kabel nach der Verlegung und die Fehlerpunkte ohne Durchbruch, aber mit niedrigem Isolationswiderstandswert zu lokalisieren. Natürlich kann es auch verwendet werden, um die Fehlerpunkte verschiedener Kabel in der Kabelfertigung zu lokalisieren.

Das Gerät verwendet ein Schaltnetzteil, um eine Hochspannungs-Konstantstromquelle zu bilden, Leerlaufspannung 15KV, Kurzschlussstrom 50mA, hochempfindlichen Verstärker und Galvanometer zur Anzeige des Gleichgewichts und ein Proportionalpotentiometer zur Bildung einer Ausgleichsbrücke. Das Ganze befindet sich auf hohem Potenzial. Das Messkabel ist speziell entwickelt. Das doppeladrige Hochspannungs-Gummikabel verwendet die Vier-Leiter-Widerstandsmessmethode, um den durch den Leitungswiderstand verursachten Fehler zu vermeiden. Das Kabel ist über die geflochtene Abschirmung zuverlässig geerdet. Der Bedienknopf auf der Frontplatte befindet sich auf niedrigem Potenzial, und die Brücke wird über eine Isolierstange bedient. Die Hochspannungs-Konstantstromquelle und die Brücke sind in einem tragbaren Aluminiumgehäuse integriert. Daher verfügt das Gerät über Hochspannung, geringes Gewicht, bequeme Bedienung und sichere Verwendung.

Im Vergleich zur Wellenreflexionsmethode hat die Brückengleichgewichtsmethode keinen blinden Bereich und eignet sich besonders zur Beurteilung des Durchbruchpunkts von kurzen Kabeln und nahe dem Ende, und die Bedienung ist einfach.

Die Ausgangsspannung ist einstellbar;
Die Stoßfrequenz ist einstellbar;
Mit Überstromschutz;
Es gibt keinen blinden Fleck im Testbereich;
Signalverstellung;
Nullschutz.
Hochspannungsbrücken eignen sich besonders für
1. Der Hochwiderstands-Durchbruchpunkt des Kabels nach der Verlegung, insbesondere der lineare Hochwiderstands-Durchbruchpunkt, der schwer niederohmig zu brennen ist, wie z. B. der lineare Hochwiderstands-Durchbruch des Kabelzwischenverbinders.
2. Überschlag-Durchbruchpunkt. Nach dem Durchbruch kann die Konstantstromquelle den Lichtbogen aufrechterhalten, ein stabiler Strom fließt durch die Brücke, und die Brücke hat eine ausreichende Empfindlichkeit.
3. Die Fehlerpunkte, die noch nicht durchgebrochen sind, aber einen niedrigen Widerstand aufweisen, wie z. B. die Isolationsfehlerpunkte, die einen niedrigen Widerstandswert des Kabels aufweisen, aber unter der Betriebsspannung nicht durchbrechen, werden mit einem Megohmmeter gefunden.

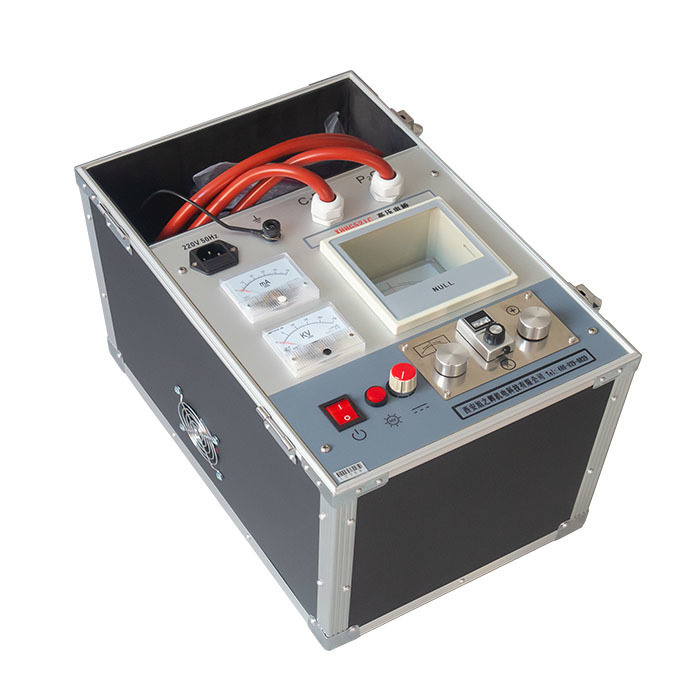

Xhhg521c China Factory Cable Outer Sheath Fault Tester Cable Sheathfault Distance Locator Pinpointing Testing Equipment

Aufgrund der oben genannten Eigenschaften eignen sich Hochspannungs-Hochspannungsbrücken besonders für die folgenden Benutzer:
Teams, die sich mit professioneller Ortung befassen: z. B. Kabelreparatur- und Versuchsklassen großer und mittlerer Stromversorgungsämter und großer Energieunternehmen. Die meisten Kabeldurchbruchpunkte können mit einer Hochspannungsbrücke schnell gefunden werden, um den ungefähren Durchbruchort zu ermitteln. Sie kann in Verbindung mit der Wellenreflexionsmethode und dem Festpunktmessgerät verwendet werden, um voneinander zu lernen und die Ortung schneller und zuverlässiger zu gestalten.
1. Kleine Benutzer: z. B. kleine Stromversorgungsämter und mittelgroße Energieunternehmen. Es gibt nicht viele Kabel, die allgemeine Richtung ist klar, das Instrument ist nicht lokalisiert, der Preis ist hoch, und die Qualität und Erfahrung des Benutzers sind hoch, so dass es nicht die beste Wahl ist. Es ist ein besserer Weg, dieses Gerät zu wählen, das einfach zu bedienen ist und den täglichen Bedarf decken kann.
2. Kabelproduktionswerk: Im Werk kann es verwendet werden, um den Durchbruchpunkt verschiedener Kabel zu lokalisieren, und ein digitales Kapazitätsmessgerät kann ausgewählt werden, um den Trennpunkt zu finden. Das Gerät ist leicht und einfach zu tragen, um Ortungsdienste für Kabelbenutzer vor Ort anzubieten.

Leerlaufspannung	≤15KV
Kurzschlussstrom	≤100mA
Ortungsgenauigkeit	±(0,1%·L±1)M
Gewicht	16 kg
Stromversorgung	AC 220 und 9V Batterie
