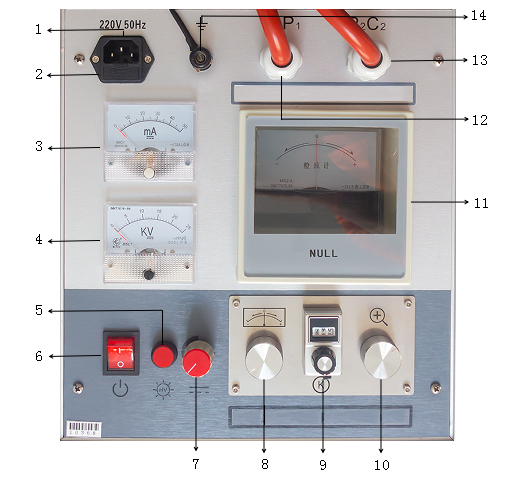

Das Hochspannungsbrücken-Kabel Fehlerortungsgerät nutzt das MURRAY-Brückenprinzip, um Fehlerpunkte und Fehlerpunkte mit geringem Isolationswiderstand in Drähten und Kabeln nach der Verlegung präzise zu lokalisieren. Es ist auch wirksam bei der Identifizierung von Fehlerpunkten in Kabelherstellungsanlagen. Das Gerät verwendet ein Schaltnetzteil zur Erzeugung einer Hochspannungs-Konstantstromquelle, die sich durch eine Leerlaufspannung von 15 kV und einen Kurzschlussstrom von 50 mA auszeichnet. Ein hochempfindlicher Verstärker und Galvanometer sorgen für eine präzise Gleichanzeige, während ein Proportionalpotentiometer die Ausgleichsbrücke bildet. Das gesamte System befindet sich auf einem hohen Potenzial, mit einem speziell entwickelten doppeladrigen Hochspannungs-Gummi-Messkabel, das die Vier-Leiter-Widerstandsmessmethode verwendet, um Fehler durch Leitungswiderstand zu minimieren. Die geflochtene Abschirmung des Kabels gewährleistet eine zuverlässige Erdung. Für die Betriebssicherheit befindet sich der Bedienknopf des Bedienfelds auf einem niedrigen Potenzial, und die Brücke wird mit einer Isolierstange bedient. Die Hochspannungs-Konstantstromquelle und die Brücke sind in einem tragbaren Aluminiumgehäuse untergebracht, das die Hochspannung, das geringe Gewicht, die bequeme Bedienung und die sichere Verwendung des Geräts gewährleistet. Im Vergleich zur Wellenreflexionsmethode ist die Brückengleichgewichtsmethode frei von toten Winkeln und besonders vorteilhaft für die Lokalisierung von Fehlerpunkten in kurzen Kabeln und in der Nähe von Kabelenden, mit dem zusätzlichen Vorteil der einfachen Bedienung.

Merkmale



Die Ausgangsspannung ist einstellbar;
Die Stoßfrequenz ist einstellbar;
Mit Überstromschutz;
Es gibt keinen toten Winkel im Testbereich;
Signal-Frequenz-Einstellung;
Nullschutz.
 Hochspannungsbrücken sind besonders geeignet für
1. Der Hochwiderstands-Fehlerpunkt des Kabels nach der Verlegung, insbesondere der lineare Hochwiderstands-Fehlerpunkt, der schwer auf niedrigen Widerstand zu brennen ist, wie z. B. der lineare Hochwiderstands-Fehlerpunkt der Kabelzwischenverbindung.
2. Überschlag-Fehlerpunkt. Nach dem Fehler kann die Konstantstromquelle den Lichtbogen aufrechterhalten, ein stabiler Strom fließt durch die Brücke, und die Brücke hat eine ausreichende Empfindlichkeit.
3. Die Fehlerpunkte, die noch nicht durchgebrochen sind, aber einen geringen Widerstand aufweisen, wie z. B. die Isolationsfehlerpunkte mit geringem Widerstandswert des Kabels, die jedoch unter der Betriebsspannung nicht durchbrechen, werden mit einem Megohmmeter gefunden.
Aufgrund der oben genannten Eigenschaften sind Hochspannungs-Hochspannungsbrücken besonders für die folgenden Benutzer geeignet:
Teams, die sich mit professioneller Positionierung befassen: wie Kabelreparatur- und Schulungsklassen für große und mittlere Stromversorgungsämter und große Stromunternehmen. Die meisten Kabel-Fehlerpunkte können schnell mit einer Hochspannungsbrücke gefunden werden, um den ungefähren Fehlerort zu ermitteln. Sie kann in Verbindung mit der Wellenreflexionsmethode und dem Fixpunktmesser verwendet werden, um voneinander zu lernen und die Positionierung schneller und zuverlässiger zu gestalten.
1. Kleine Benutzer: wie kleine Stromversorgungsämter und mittelgroße Stromunternehmen. Es gibt nicht viele Kabel, die allgemeine Richtung ist klar, das Instrument ist nicht lokalisiert, der Preis ist hoch, und die Qualität und Erfahrung des Benutzers werden hoch verlangt, so dass es nicht die beste Wahl ist. Es ist ein besserer Weg, dieses Gerät zu wählen, das einfach zu bedienen ist und die täglichen Bedürfnisse erfüllen kann.
2. Kabelproduktionsanlage: Im Werk kann es zur Lokalisierung des Fehlerpunkts verschiedener Kabel verwendet werden, und ein digitaler Kapazitätsmesser kann ausgewählt werden, um den Trennpunkt zu ermitteln. Das Gerät ist leicht und einfach zu transportieren, um Positionierungsdienste für Kabelbenutzer im Feld anzubieten.







Produktparameter

Leerlaufspannung	≤15KV
Kurzschlussstrom	≤100mA
Positionierungsgenauigkeit	±(0,1%·L±1)M
Gewicht	16 kg
Stromversorgung	AC 220 und 9V Batterie
