Einführung

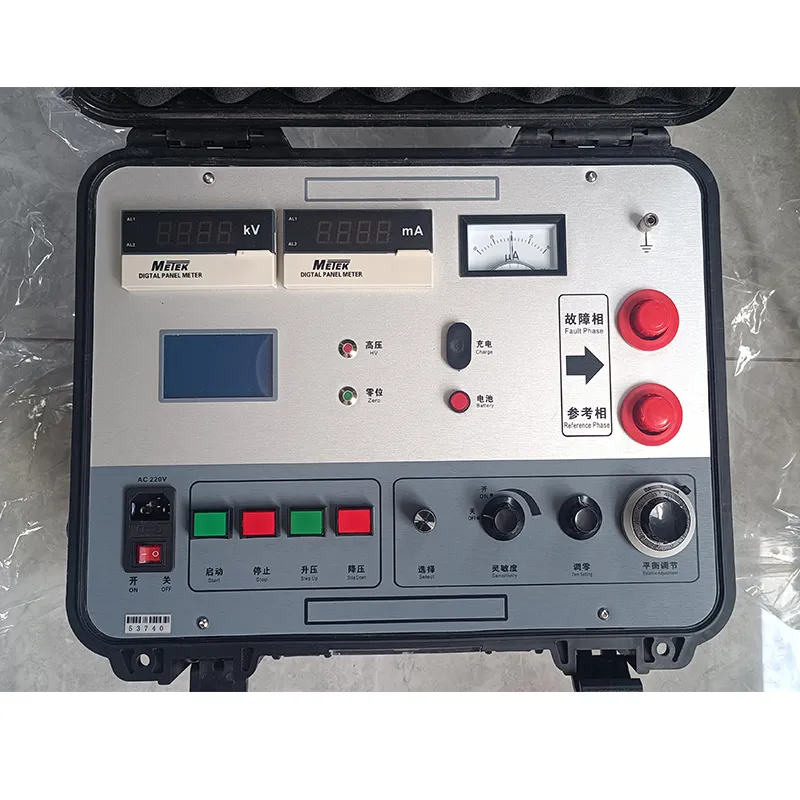

Der Kabelmantel-Fehlerprüfer XHHG521A basiert auf dem MURRAY-Brückenprinzip und kann verwendet werden, um Durchbruchpunkte verschiedener Drähte und Kabel sowie Fehlerpunkte zu lokalisieren, die keinen Durchbruch, aber einen niedrigen Isolationswiderstandswert aufweisen.

Das Gerät verwendet einen elektrischen Spannungsregler und einen R-Typ-Transformator, um eine Hochspannungs-Konstantstromquelle zu bilden. Die Tastenbedienung kann die Spannung erhöhen oder verringern. Die Leerlaufspannung beträgt 7500 V, der Kurzschlussstrom 100 mA, und ein hochempfindlicher Verstärker und Galvanometer werden zur Anzeige des Gleichgewichts verwendet. Es bildet eine ausgeglichene Brücke mit einem Proportionalpotentiometer, und das Ganze befindet sich auf einem hohen Potenzial. Das Messkabel ist ein speziell entwickeltes zweipoliges Hochspannungs-Gummikabel. Die Vier-Leiter-Widerstandsmessmethode wird verwendet, um Fehler durch Leitungswiderstand zu vermeiden. Das gesamte Panel befindet sich auf niedrigem Potenzial. Ein-Tasten-Bedienung, Eingabe der Kabellänge und automatische Berechnung der Fehlerentfernung. Die Hochspannungsquelle und die Brücke sind in einer tragbaren Schutzbox integriert. Daher verfügt das Gerät über eine hohe Spannung, geringes Gewicht, einfache Bedienung und sichere Verwendung.

Hochspannungsbrücken sind besonders geeignet für
1. Der Hochwiderstands-Durchbruchpunkt des Kabels nach der Verlegung, insbesondere der lineare Hochwiderstands-Durchbruchpunkt, der schwer in einen niedrigen Widerstand zu verbrennen ist, wie z. B. der lineare Hochwiderstands-Durchbruch des Kabelzwischenstücks.
2. Überschlag-Durchbruchpunkt. Nach dem Durchbruch kann die Konstantstromquelle den Lichtbogen aufrechterhalten, ein stabiler Strom fließt durch die Brücke, und die Brücke hat eine ausreichende Empfindlichkeit.
3. Defekte, die noch nicht durchgebrochen sind, aber einen niedrigen Widerstand aufweisen, wie z. B. Isolationsfehler, die mit einem Megohmmeter gefunden werden und einen niedrigen Kabelwiderstand aufweisen, aber unter der Betriebsspannung nicht durchbrechen.
