Einleitung

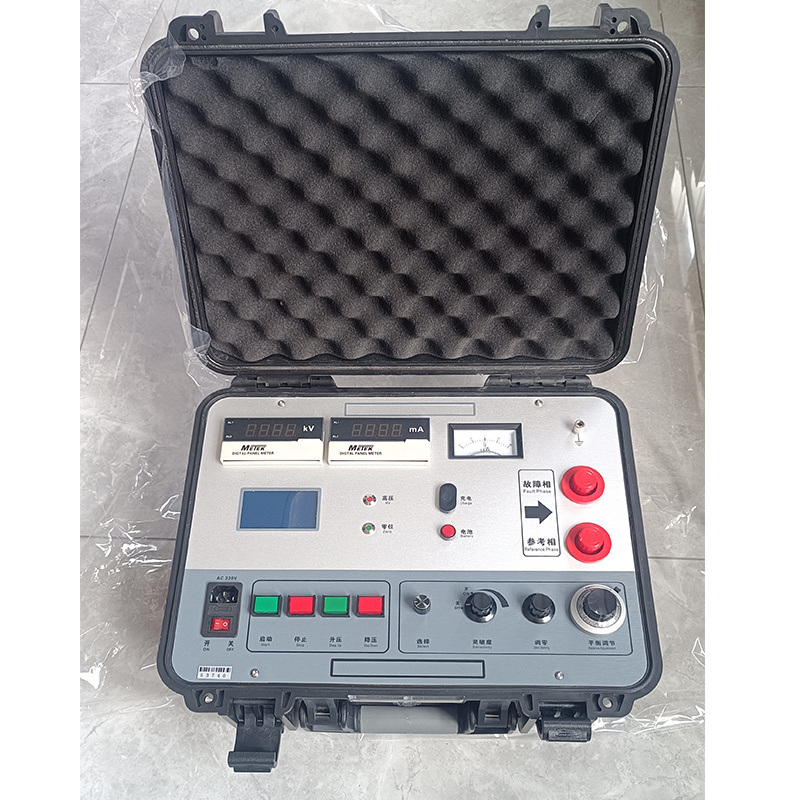

Der Kabelmantel-Fehlerprüfer XHHG521A basiert auf dem MURRAY-Brückenprinzip und kann zur Lokalisierung von Durchbruchpunkten verschiedener Drähte und Kabel sowie von Fehlerpunkten, die keinen Durchbruch, aber einen niedrigen Isolationswiderstandswert aufweisen, verwendet werden.

Um eine Hochspannungs-Konstantstromquelle zu erzeugen, verwendet das Gerät sowohl einen elektrischen Spannungsregler als auch einen R-Typ-Transformator. Die Spannung kann per Knopfdruck erhöht oder verringert werden. Mit einer Leerlaufspannung von 7.500 V und einem Kurzschlussstrom von 100 mA verwendet das Gerät einen hochempfindlichen Verstärker und Galvanometer zur Gleichanzeige. Es bildet eine ausgeglichene Brücke zusammen mit einem Proportionalpotentiometer, und das gesamte System befindet sich auf einem hohen Potenzial. Ein speziell entwickelter zweikerniger Hochspannungs-Gummischlauch dient als Messkabel. Durch die Vier-Leiter-Widerstandsmessmethode werden Fehler, die durch den Leitungswiderstand verursacht werden, vermieden. Das gesamte Panel befindet sich auf einem niedrigen Potenzial. Eine Ein-Tasten-Bedienung ermöglicht es dem Benutzer, die Kabellänge einzugeben und die Fehlerentfernung automatisch berechnen zu lassen. Die Hochspannungsquelle und die Brücke sind in einem tragbaren Schutzgehäuse untergebracht. Infolgedessen hat das Gerät eine hohe Spannung, ist leicht, einfach zu bedienen und sicher zu verwenden.

Hochspannungsbrücken sind besonders geeignet für
1. Der Hochwiderstands-Durchbruchpunkt des Kabels nach der Verlegung, insbesondere der lineare Hochwiderstands-Durchbruchpunkt, der schwer in einen niedrigen Widerstand zu verbrennen ist, wie z. B. der lineare Hochwiderstands-Durchbruch der Kabelzwischenverbindung.
2. Überschlag-Durchbruchpunkt. Nach dem Durchbruch kann die Konstantstromquelle den Lichtbogen aufrechterhalten, ein stabiler Strom fließt durch die Brücke, und die Brücke hat eine ausreichende Empfindlichkeit.
3. Defekte, die noch nicht durchgebrochen sind, aber einen niedrigen Widerstand aufweisen, wie z. B. Isolationsfehler, die mit einem Megohmmeter gefunden werden und einen niedrigen Kabelwiderstand aufweisen, aber unter der Betriebsspannung nicht durchbrechen.
