Schritte der Prüfung:
1. Überprüfen Sie den Durchbruchstatus des Kabels mit einem Multimeter, einem Drehspulmessgerät oder anderen druckfesten Geräten und notieren Sie den Wert des Isolationswiderstands jedes Kerns gegen Masse oder die Restspannungsdurchbruchspannung.
2. Notieren Sie Länge, Modell, Querschnitt und andere Parameter des zu prüfenden Kabels und inspizieren Sie die Verlegungsroute entlang des Kabels. Bei einem Fernkurzschlussfehlerkabel und dem Hilfskabelausgangsanschluss lassen Sie eine Person zur Fernüberwachung zurück, um Hochdruckverletzungen zu vermeiden.

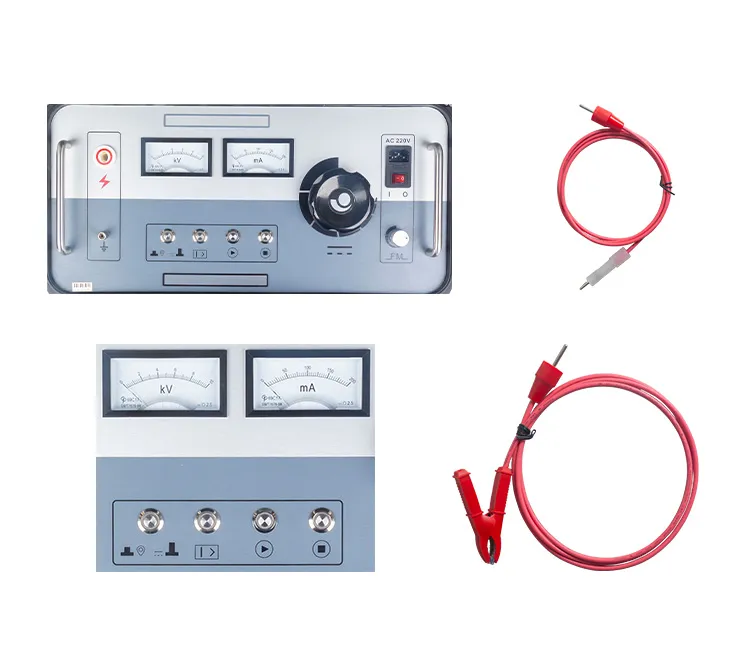

3. Verkabelung. Die Masse des Instruments ist zuverlässig mit dem Erdungskörper des Positionierungsortes verbunden.
Erdungsstäbe sind mit der Instrumentenmasse verbunden. Der Messkopf (schwarze Klemme) ist mit dem fehlerhaften Kabelkern und dem
Messende (rote Klemme) ist mit dem Hilfskabelkern verbunden.

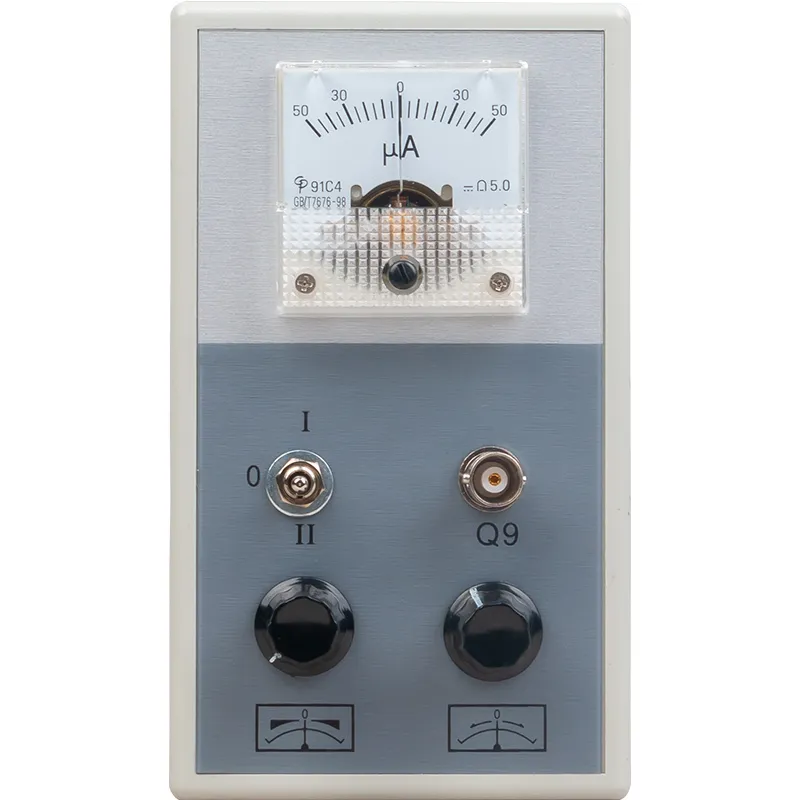

4. Brückennullstellung (Hochspannungsknopf ist nicht auf Null). Schalten Sie das Gerät ein und drehen Sie den Nullknopf, um das Galvanometer auf Null zu stellen.
5. Stromversorgung an AC220V angeschlossen.
6. Spannung erhöhen. Schalten Sie den Netzschalter ein und die Betriebsanzeige leuchtet auf. Wenn der Hochspannungsknopf gegen den Uhrzeigersinn gedreht wird, wird die Nullstellung aktiviert.
7. Drehen Sie den Hochspannungsknopf im Uhrzeigersinn und beobachten Sie das Voltmeter und Amperemeter, bis das Amperemeter 5mA überschreitet. Wenn der Strom nicht stabil ist, kann die Spannung für eine gewisse Zeit weiter ansteigen, um einen stabilen Lichtbogen oder leitfähigen Bereich zu bilden, der den Strom während des Tests stabilisiert.
8. Balance-Einstellung. Drehen Sie den Zoom-Knopf im Uhrzeigersinn, um die Empfindlichkeit schrittweise zu erhöhen, bis
das Galvanometer deutlich ausschlägt, aber nicht überschießt. Drehen Sie das Zifferblatt, um das Galvanometer auf Null zu stellen. (Wenn der Zeiger nach links geht, drehen Sie im Uhrzeigersinn, der Zeiger geht nach rechts, gegen den Uhrzeigersinn). Notieren Sie die Ablesung P1 des Beckenzifferblatts zu diesem Zeitpunkt.
9. Spannungsabfall, Entladung. Tauschen Sie die Klemmenposition und wiederholen Sie die Schritte (4) bis (10), um
eine weitere Ablesung P2 zu erhalten, wobei P1+P2=1000 sein sollte.
10. Berechnung. Ort des Fehlerpunkts X=2×L ×P1‰ Achten Sie besonders auf
die "2" in der Formel. Das Hilfskabel verdoppelt die Anzahl der in die Berechnung einbezogenen Kabel.
