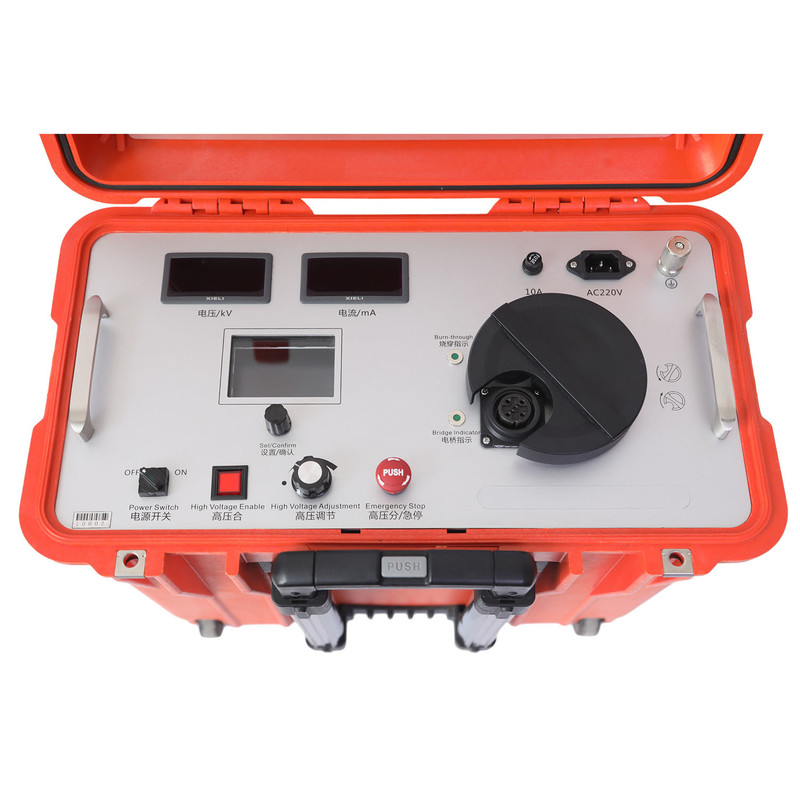

XHSC-60Q Kabel Fehlerort intelligente Brücke, Set Burn durch und intelligente Brücke in einem.die schnell Brennen hohen Widerstand Fehler zu niedrigem Widerstand. Der Nennstrom der intelligenten Brücke beträgt 600mA, was die Genauigkeit der Fehlerortung erheblich verbessert.Großsektor und langes komplexes Kabelsystem, wie z. B. die Isolationsfehlstelle eines komplexen Hochspannungskabels mit GIS-Terminal und Querverbindung.Der Standort kann schnell abgeschlossen werden, ohne den GIS-Schalter und die Kurzschlussverbindung zu entfernen.
Mit der intelligenten Kabelfehlerortungsbrücke können alle Kabelisolierungs- und -hülsenfehler mit Ausnahme einiger Kurzleitungsfehler lokalisiert werden.
Eigenschaften:
1.Die Ausrüstung verwendet eine Schaltstromversorgung, um eine Hochspannungs-Konstante-Stromquelle, eine Hochspannung und einen stabilen Strom zu bilden.
2Das Brückenerkennungsmodul ist mit einem großen LCD-Bildschirm mit hohem Potenzial integriert.Die Bedienungsknopf auf dem Panel ist an Bodenpotential und die Brücke wird durch die Isolierstange betrieben.
3.Das speziell für den Kunden hergestellte Vier-Kern-Hochspannungs-Messkabel mit Schild, die Kupfernetz-Flocken-Schildschicht ist zuverlässig geerdet und sicher zu bedienen.Die Vier-Ende-Widerstandsmessmethode vermeidet den Fehler des Bleibestands.
4.Die hohe Spannung konstante Stromquelle und die Brücke sind in einer tragbaren Zugstange Plastikbox integriert.
5Die Brückenmethode hat im Vergleich zur Wellenreflektionsmethode keinen toten Punkt und eignet sich besonders zur Bestimmung der Bruchpunkte kurzer Kabel und in der Nähe der Enden.
6.Hochspannung und Hochstrom eignen sich besonders für die Fehlerfindung von Isolierung und Schicht komplexer Hochspannungskabelsysteme mit großer Länge und großem Durchschnitt.
Technische Parameter
| Brennen durch den Modus |
Ausgangsspannung |
0 ~ 60 kV kontinuierlich einstellbar |
| Kurzschlussstrom im Brennmodus |
400 mA |
| Ein Brückenmodell |
Ausgangsspannung |
0 bis 4 kVKontinuierlich einstellbar |
| Kurzschlussstrom in der Brücke |
750 mA |
| LCD Der Bildschirm |
3.5 Zoll TFT Farbbildschirm |
| Positionsgenauigkeit |
Der Wert der Verbrennungsmenge ist zu messen. |
| Prüfbereich |
1 bis 50000 m |
| Bedienung der Tastatur |
Eine Schlüsseloperation |
| Die Stromversorgung |
220V AC ± 10%, 50 Hz ((60 Hz) |
| Leistung |
2 kVA,Stromversorgung des Generators (mehr als 2 kW) |
| Gewicht |
29 kg |
| Abmessungen (Länge × Breite × Höhe) |
30 cm und 46 cm und 50 cm. |
| Betriebstemperatur |
-10 °C bis +55 °C |
Verpackungsliste
| Seriennummer |
Name |
Anzahl |
| 1 |
Standort des Kabelfehlers intelligente Brücken-Hauptkörper |
1 |
| 2 |
Testbox für die Brücke |
1 |
| 3 |
Ersatzzündungen (10A, 5×20) |
5 |
| 4 |
Zubehörpaket |
1 |
| 5 |
Zubehör für Taschen |
|
| 5.1 |
Prüflinie zur Positionierung der Brücke |
1 |
| 5.2 |
Verbrannt durch die Ausgangsleitung der Quelle |
1 |
| 5.3 |
Brückenpositionierungs-Kurzschluss mit geringem Widerstand |
1 |
| 5.4 |
Spezielle Kurzdraht für die Brückenposition |
1 |
| 5.5 |
Spezielle Erdungsleitungen |
1 |
| 5.6 |
Auslaßstab-Erddraht |
1 |
| 5.7 |
Stromkabel |
1 |
| 5.8 |
Abflussstäbe |
1 |
|
Zusätzliches Zubehör |
|
|
10 m Leitung mit niedrigem Widerstand
(kann für 110- bis 220-kV-Kabel verwendet werden) |
1 |
|
Kabel-Ausbruch-Set |
1 |
