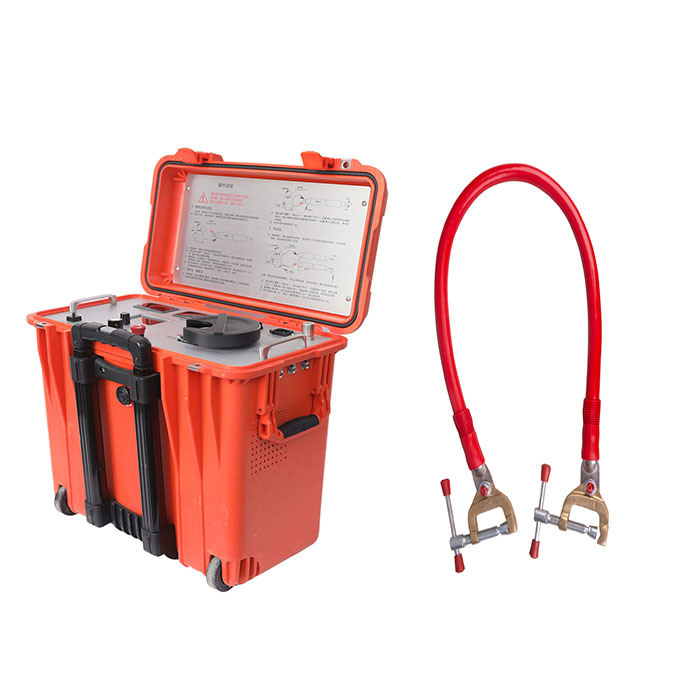

Der XHSC-60Q kombiniert Durchbrenn- und intelligente Brückenfunktionen. Er hat eine Nennspannung von 60 kV und einen Kurzschlussstrom von 600 mA, um Hochwiderstandsausfälle schnell in Niedrigwiderstandsfälle umzuwandeln. Die intelligente Brücke arbeitet mit 600 mA, was die Genauigkeit der Fehlerortung verbessert. Er ist perfekt für die Ortung von Isolationsfehlern in komplexen Hochspannungskabeln mit GIS-Klemmen und Querverbindungen, was eine schnelle Ortung ohne Entfernen des GIS-Schalters oder der Querverbindungen ermöglicht.
Die intelligente Kabel Fehlerortungsbrücke kann verwendet werden, um alle Kabelisolations- und Mantelbrüche außer einigen Kurzschlussbrüchen zu lokalisieren.
Merkmale:
1. Die Ausrüstung verwendet ein Schaltnetzteil, um eine Hochspannungs-Konstantstromquelle mit hoher Spannung und stabilem Strom zu bilden.
2. Das Brückendetektionsmodul ist mit einem großen LCD-Bildschirm bei Hochspannung integriert. Die Bedientaste auf der Platte befindet sich auf Erdpotential und die Brücke wird über die Isolationsstange bedient.
3. Das speziell angefertigte vieradrige Hochspannungs-Messkabel mit Abschirmung, die Kupfergeflecht-Abschirmungsschicht ist zuverlässig geerdet und sicher in der Anwendung. Die Vier-Enden-Widerstandsmessmethode vermeidet den Fehler des Leitungswiderstands.
4. Die Hochspannungs-Konstantstromquelle und die Brücke sind in einer tragbaren Kunststoffkiste mit Rollstange integriert. Hohe Spannung, geringes Gewicht, einfach zu bedienen.
5. Die Brückenmethode hat im Vergleich zur Wellenreflexionsmethode keinen toten Winkel und eignet sich besonders zur Bestimmung von Durchbruchpunkten von kurzen Kabeln und in der Nähe der Enden.
6. Hohe Spannung und hoher Strom eignen sich besonders für die Fehlerortung von Isolations- und Mantelbrüchen komplexer Hochspannungskabelsysteme mit großer Länge und großem Querschnitt.
Technische Parameter
| Durchbrennmodus |
Die Ausgangsspannung |
0~60kV kontinuierlich einstellbar |
| Kurzschlussstrom im Brennmodus |
400mA |
| Brückenmodell |
Die Ausgangsspannung |
0~4kV kontinuierlich einstellbar |
| Kurzschlussstrom in der Brücke |
750mA |
| LCD-Anzeige |
3,5 Zoll TFT-Farbbildschirm |
| Positionierungsgenauigkeit |
±(0,2%·L+1)m |
| Testbereich |
1~50000m |
| Bedienungstastatur |
Ein-Tasten-Bedienung |
| Die Stromversorgung |
220V AC±10%, 50Hz (60Hz) |
| Leistung |
2kVA, Generatorstromversorgung (größer als 2kW) |
| Gewicht |
29kg |
| Abmessungen (Länge × Breite × Höhe) |
30cm´46cm´50cm |
| Betriebstemperatur |
-10ºC~+55ºC |
PACKLISTE
| Seriennummer |
Name |
Menge |
| 1 |
Hauptgerät der intelligenten Brücke zur Kabel Fehlerortung |
1 |
| 2 |
Brückenprüfbox |
1 |
| 3 |
Ersatzsicherung (10A, 5×20) |
5 |
| 4 |
Zubehörpaket |
1 |
| 5 |
Zubehörtasche Zubehör |
|
| 5.1 |
Brückenpositionierungs-Testleitung |
1 |
| 5.2 |
Ausgangsleitung der Durchbrennquelle |
1 |
| 5.3 |
Brückenpositionierung Niedrigwiderstands-Kurzschluss |
1 |
| 5.4 |
Spezial-Kurzschlussleitung für Brückenpositionierung |
1 |
| 5.5 |
Dedizierte Erdungsleitung |
1 |
| 5.6 |
Erdungsleitung der Entladestange |
1 |
| 5.7 |
Netzkabel |
1 |
| 5.8 |
Entladestange |
1 |
|
Optionales Zubehör |
|
|
10m Niedrigwiderstands-Kurzschlussleitung
(kann für 110kV~220kV Kabel verwendet werden) |
1 |
|
Kabel-Ausbruch-Kit |
1 |
