Kabelfehler Pinpointer Akustische Magnetische Synchronisierung 5-Zoll Touch LCD IP65 Sonde XHDD503C

Produkteinführung

Der XHDD503C Cable Fault Pinpointer ist ein präzises akustisch-magnetisches Synchronisationsinstrument, das zur genauen Lokalisierung unterirdischer Stromkabelfehler innerhalb des groben Messbereichs entwickelt wurde. Es erfasst und verstärkt den Entladungsschall und die elektromagnetischen Signale, die von einem Hochspannungsimpulsgenerator an der Fehlerstelle erzeugt werden, und berechnet dann die akustisch-magnetische Zeitdifferenz, um Bediener mit einer Genauigkeit von weniger als 0,1 m zum genauen Fehlerort zu führen.

Im Gegensatz zu herkömmlichen rein akustischen Ortungsgeräten, die sich ausschließlich auf die Erfahrung und das Gehör des Bedieners verlassen, erfasst der XHDD503C gleichzeitig sowohl akustische als auch magnetische Feldsignale, zeigt deren Zeitunterschied visuell auf einem 5-Zoll-Touch-LCD an und nutzt die digitale Rauschunterdrückung BNR, um Umgebungsstörungen herauszufiltern – so können auch weniger erfahrene Techniker Fehler unter Feldbedingungen schnell und zuverlässig lokalisieren.

• Akustisch-magnetische Synchronisation:Berechnet automatisch den Zeitunterschied zwischen elektromagnetischen und akustischen Signalen. Je kleiner der Zeitunterschied, desto näher sind Sie an der Fehlerstelle – angezeigt in Echtzeit auf dem Bildschirm.
• 0,1 m Punktgenauigkeit:Positionierungsgenauigkeit weniger als 0,1 m; Pfaderkennungsgenauigkeit weniger als 0,5 m. Erfüllt die Standards DL/T 849.2-2019 und GB/T 18268.1 für industrielle Feldtestgeräte.
• Sonnenlichtlesbares 5-Zoll-Touch-LCD (800 nit):Der kapazitive Touchscreen mit einer Auflösung von 854 x 480 bleibt auch bei direkter Sonneneinstrahlung im Freien deutlich sichtbar. Intuitive Touch-Oberfläche mit alternativer Ein-Knopf-Bedienung.
• Digitale BNR-Rauschunterdrückung:Integrierte Hintergrundgeräuschunterdrückungstechnologie mit Stummschaltungsmodus. Wenn der Bediener den Griff hält, aktiviert der Host sofort die Stummschaltung, um Lärmschäden bei längerem Gebrauch zu verhindern.
• 4 Filtermodi:Allpass (100–1600 Hz), Tiefpass (100–300 Hz), Hochpass (160–1600 Hz) und Bandpass (200–600 Hz). Passen Sie sich an unterschiedliche Bodenbedingungen an – von hartem Asphalt bis hin zu weichem Sand – für optimale Signalklarheit.
• IP65 wasserdichte Sonde:Mehrschichtiger physikalischer Isolationssensor mit Schutzart IP65. Funktioniert zuverlässig in nassen Gräben, regnerischen Bedingungen und staubigen Bauumgebungen.
• Anzeige von Pfadabweichungen:Echtzeit-Links-/Rechtspfadführung auf dem Bildschirm. Das Instrument zeigt an, ob sich die Sonde links oder rechts vom Kabelweg befindet, und hilft dem Bediener so, seine Laufroute schnell zu korrigieren.
• 500.000-fache Signalverstärkung:Die 16-stufige Ausgangsverstärkung (0–112 dB) erfasst effektiv schwache akustische und magnetische Entladungssignale von tief vergrabenen oder hochohmigen Fehlern.
• 8+ Stunden Akkulaufzeit:Angetrieben durch 4×18650 Hochleistungs-Lithiumbatterien mit speziellem Schnellladegerät. Ganztägiger Outdoor-Betrieb mit einer einzigen Ladung.

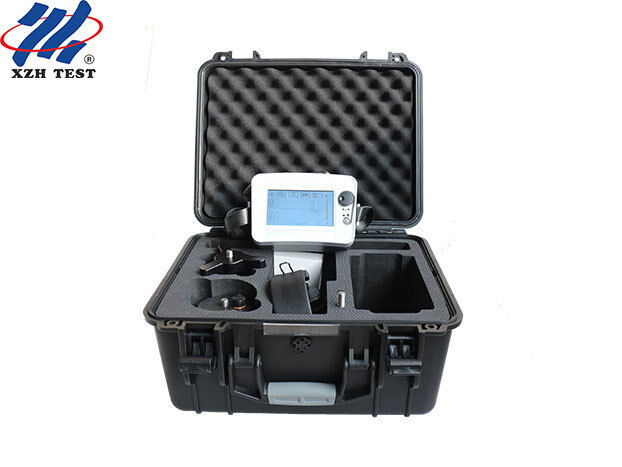

• Komplettes Feldset:Inklusive Pinpointer-Host, Sonde mit Verbindungsstange und Stativfuß, 7-adrigem Signalkabel, geräuschunterdrückendem Überwachungs-Headset, Schnellladegerät, Multifunktionsschlüssel und tragbarem, stoßfestem Aufbewahrungskoffer.

Der XHDD503C nutzt die akustisch-magnetische Synchronisationsmethode – ein erheblicher Fortschritt gegenüber der herkömmlichen rein akustischen Ortung. Wenn sich ein Hochspannungs-Impulsgenerator an der Fehlerstelle entlädt, werden zwei Signale gleichzeitig erzeugt: ein akustisches Signal (das „Knall“-Geräusch, das sich durch den Boden ausbreitet) und ein elektromagnetisches Signal (das sich nahezu augenblicklich durch das Kabel ausbreitet). Die Sonde des Instruments erfasst beide Signale in Echtzeit. Da sich die elektromagnetische Ausbreitung wesentlich schneller ausbreitet als der Schall, korreliert die Zeitlücke zwischen den beiden Signalen direkt mit der Entfernung vom Fehler. Durch kontinuierliche Überwachung dieser Zeitdifferenz und Bewegung der Sonde bis zum Erreichen des Minimums kann der Bediener den genauen Fehlerort lokalisieren.

Herkömmliche Methoden verlassen sich ausschließlich auf das Ohr des Bedieners, um das kurze Entladungsgeräusch vom Umgebungsgeräusch zu unterscheiden – eine Fähigkeit, die jahrelange Erfahrung erfordert. Der XHDD503C eliminiert diese Abhängigkeit, indem er eine visuelle Wellenformanzeige, eine Zeitdifferenzanzeige und eine Pfadabweichungsführung bietet, wodurch die Fehlerortung auch für Bediener mit begrenzter Erfahrung vor Ort zuverlässig ist.

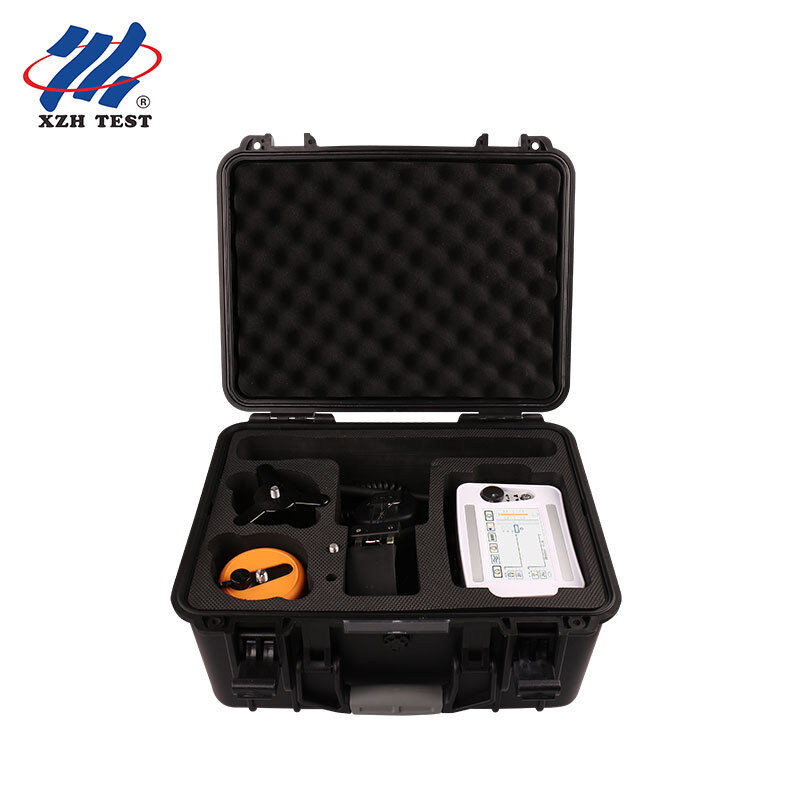

• XHDD503C Kabelfehler-Pinpointer-Host
• Sonde mit Verbindungsstange und Stativfuß
• 7-adriges Signalkabel
• Überwachungs-Headset mit Geräuschunterdrückung
• Schnellladegerät (AC 220V)
• Multifunktionsschlüssel
• Tragbare, stoßfeste Tragetasche

12 Monate kostenlose Garantie gegen Produktqualitätsprobleme ab Kaufdatum. Lebenslange Wartung und technischer Support. CE- und ISO-zertifiziert. Kontaktieren Sie uns für technische Beratung oder individuelle Konfigurationsanforderungen.
