Kabelfehlerlocker
>

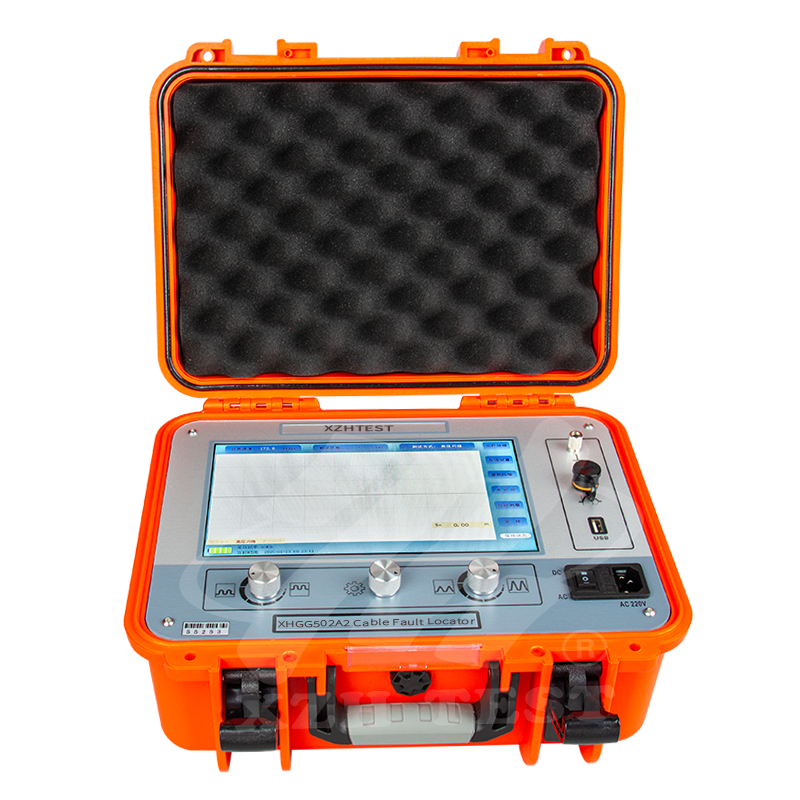

Automatischer Analyse TDR Kabelfehlerortungsgerät Mindestauflösung 0,10 m

Automatischer Analyse TDR Kabelfehlerortungsgerät Mindestauflösung 0,10 m

Produktdetails:
Herkunftsort: XI'AN ShanXi
Markenname: XZH TEST
Zertifizierung: CE
Modellnummer: XHGG502A2
Dokument: B2720 LVD Certificate XZH T...nt.pdf
Ausführliche Information
Herkunftsort:
XI'AN ShanXi
Markenname:
XZH TEST
Zertifizierung:
CE
Modellnummer:
XHGG502A2
Bildschirmgröße:
10,1-Zoll-Vollfarb-TFT-Touchscreen-Display
Abstands-Strecke:
≥65 km
Abtastfrequenz:
80MHz
Hervorheben:

High Light

Hervorheben:

Hochpräziser Kabelfehlerprüfer

,

Tragbarer Fehlerlocker für Kabel

,

0.10 m Resolution Cable Fault Detector

Trading Information
Min Bestellmenge:
1 Satz
Verpackung Informationen:
Holzverpackung
Lieferzeit:
5-8 Werktage
Zahlungsbedingungen:
T/T
Versorgungsmaterial-Fähigkeit:
3000 Einheiten/Jahr
Produkt-Beschreibung

Beschreibung


Dieser Kabelfehlerortungsgerät ist ein Spezialinstrument zum Messen und Analysieren des Zustands und der Fehlerentfernung von Stromkabeln.  Kabelgeschwindigkeitsmessung, Kabellängentest, Kabelfehlerentfernungstest.


Technische Spezifikation


Abtastfrequenz

80MHz

Niederspannungsimpulsamplitude

100V±15%

Reichweitenbereich

65km

Testbereiche

300m/1km/5km/25km/65km

Impulsbreite

0.125uS/0.50uS/2.50uS/7.25uS/10.0uS

Mindestauflösung

0.1m

Test-Blindbereich

20m

Messfehler

 ≤±(0.5%×L+1m), L ist die Kabellänge

Stromversorgungsmodus

Aufladen AC110V240V, 50Hz/60Hz



Automatischer Analyse TDR Kabelfehlerortungsgerät Mindestauflösung 0,10 m 0

Das System verfügt über eine automatische Reichweitenfunktion


Automatischer Analyse TDR Kabelfehlerortungsgerät Mindestauflösung 0,10 m 1

Niederspannungsimpuls-Abtastschnittstelle


Automatischer Analyse TDR Kabelfehlerortungsgerät Mindestauflösung 0,10 m 2

Hochspannungsdurchschlag(ICE) Abtastschnittstelle

Einführung in die Benutzeroberfläche

Automatischer Analyse TDR Kabelfehlerortungsgerät Mindestauflösung 0,10 m 3

1. Anzeige: 10,1-Zoll-TFT-Farb-Touchscreen-Display;

2. Erdung: Sicherheitserdungsanschluss;

3. Signal: Impulssignalausgangsschnittstelle für die Niederspannungsimpulsmethode, Hochspannungsdurchschlagsmethode-Sampler und Empfangssignaleingangsschnittstelle für den Multipulsmethoden-Koppler;

4. USB: Importieren Sie Wellenformdateien über USB-Kommunikation auf einen Computer;

5. Netzanschluss: Betriebsstromversorgung des Instruments, AC 220V-Anschluss/Ladeanschluss;

6. Sicherung: Sicherungsinstallationsort für das AC 220V-Stromversorgungssystem;

7. Netzschalter: "I"-Position, Verwendung von AC 220V-Strom zur Stromversorgung des Systems;

"II"-Position, Verwendung des internen Akkus zur Stromversorgung des Systems; wenn der "Netzanschluss" an AC 220V-Strom angeschlossen ist, wird der Akku ebenfalls geladen;

"O"-Position, Ausschalten der Systemstromversorgung;

8. Amplitude: Stellen Sie den Amplitudenregler beim Erfassen von Wellenformen ein, um die Amplitude der erfassten Wellenform zu ändern;

9. Bedienknopf: Drehknopf zur Steuerung der Systemoberflächenbedienung, drehen zum Auswählen und drücken zum Bestätigen;

10. Verschiebung: Stellen Sie beim Erfassen von Wellenformen den Verschiebungsregler ein, um die Basishöhe der erfassten Wellenform zu ändern.
