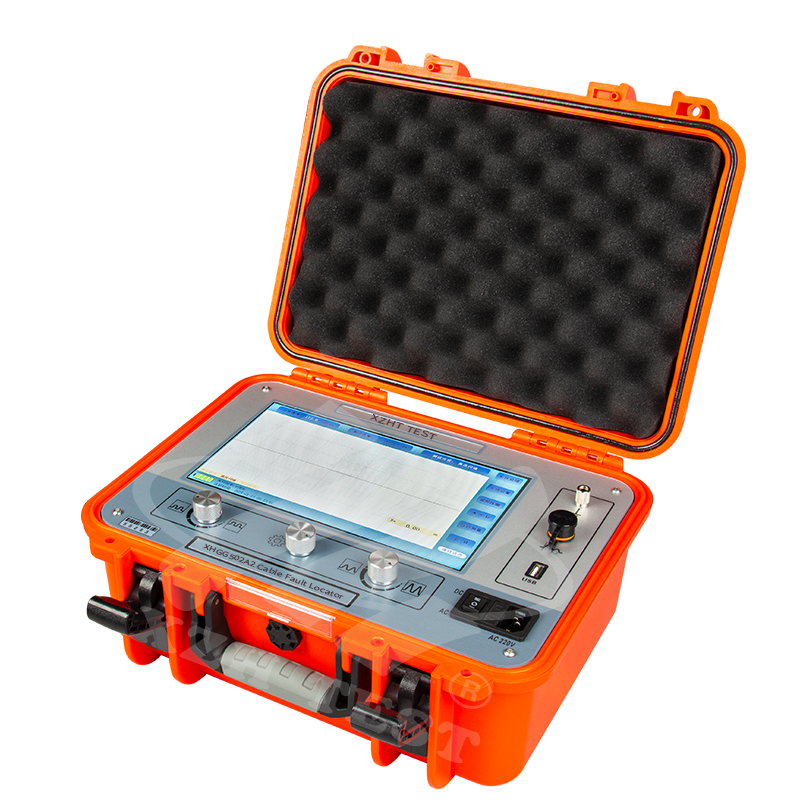

Intelligenter TDR-Kabelfehlerortungsgerät zur Entfernungsmessung

Beschreibung

Dieser Kabelfehlerortungsgerät ist ein Spezialinstrument zum Messen und Analysieren des Zustands und der Fehlerentfernung von Stromkabeln.

Mit der Funktion zur Prüfung der Kabelwellengeschwindigkeit, Kabellänge und Fehlerentfernung

Dieser Kabelfehlerprüfer eignet sich für niederohmige, Kurzschluss-, Unterbrechungs- und Trennungsfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und vergrabenen Drähten aus verschiedenen Materialien mit unterschiedlichen Querschnitten und Medien sowie für hochohmige Leckagen und hochohmige Überschläge.

Merkmale

Instrumentenkomponenten

• Kabelfehlerprüfer: Ein Gerät zum Testen und Analysieren von Kabeln unter Verwendung der Niederspannungsimpulsmethode, der Hochspannungsüberschlagmethode und der Mehrfachimpulsmethode (Koppler erforderlich);

• Koppler: Wird für die Mehrfachimpulsmethode verwendet (optional);

• Ausgangskabel (1,5 m Einzel-Q-Kabel): Verbindet den Kabelfehlerprüfer mit dem zu testenden Kabel für die Niederspannungsimpulstestmethode;

• Eingangskabel (2 m Doppel-Q-Kabel): Verbindet den Kabelfehlerprüfer mit dem Sampler für die Hochspannungsüberschlagtestmethode;

• Sampler: Empfängt das vom Hochspannungssignal zum Erdungspunkt des Samplers reflektierte Signal für die Hochspannungsüberschlagmethode;

• Netzkabel (1,8 m): Ladekabel für den Kabelfehlerprüfer;

• Koppler-Hochspannungskabel A (2 m): Verbindet den Koppler mit dem zu testenden Kabel für die Mehrfachimpulsmethode. Es kann nur gesteckt und abgezogen, nicht gedreht oder verdreht werden;

• Koppler-Hochspannungskabel B (2 m): Verbindet den Koppler mit der Hochspannungsimpulssignalquelle für die Mehrfachimpulsmethode. Es kann nur gesteckt und abgezogen, nicht gedreht oder verdreht werden;

• Erdungskabel (2,5 m): Erdungskabel des Kopplers;

• USB-Kabel: Wird beim Importieren von Wellenformdateien auf einen Computer verwendet.

Feldverdrahtungsdiagramm der Mehrfachimpulsmethode
