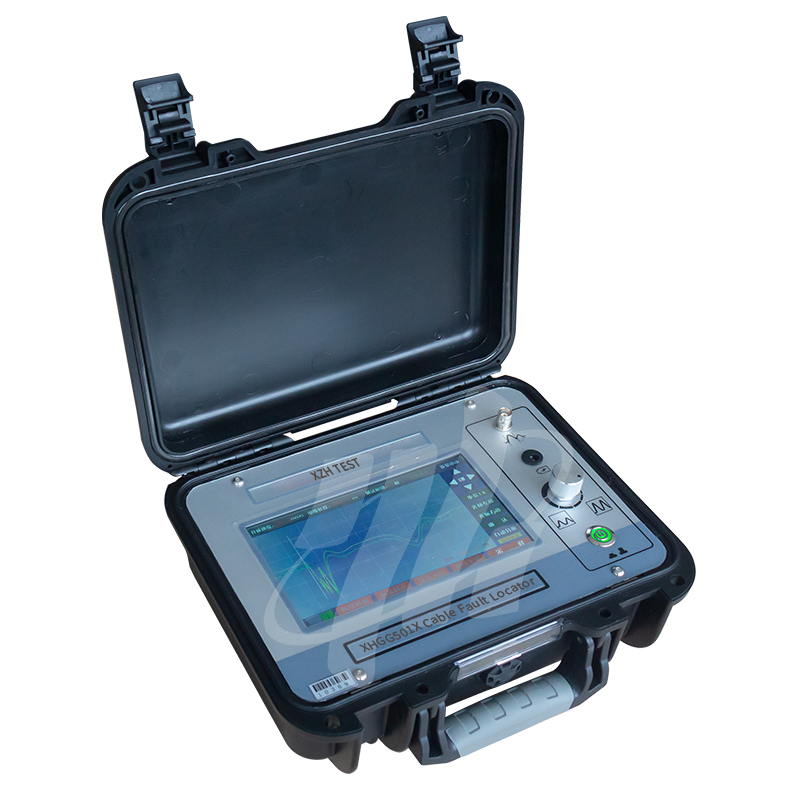

XHGG501XKabelfehlersuchgerät
Fortschrittliches Kabelfehlerortungsgerät mit Time Domain Reflectometry (TDR)-Technologie für präzise Fehlerentfernungsprüfungen mit branchenführender Mindestauflösung von 0,1 m.
Dieser Kabelfehlertester realisiert die dreiphasige ABC-Kabelabtastung separat und zeigt gleichzeitig die Abtastwellenform auf dem Bildschirm an, sodass die Wellenform des dreiphasigen Kabels verglichen werden kann. Das Instrument verfügt über die Funktionen einer adaptiven Ausgangsimpuls-Abtastgeschwindigkeit und einer automatischen Wellenformanalyse, und die Anwendung ist einfach.
Produkteigenschaften
| Maximale Testlänge | nicht weniger als 50 km |
| Abtastgeschwindigkeit | 10 MHz, 20 MHz, 50 MHz, 100 MHz, 200 MHz |
| Pulsbreite | 1us, 0,75us, 0,5us, 0,2us, 0,1us |
| Pulsamplitude | 400V |
- Time Domain Reflectometry (TDR)-Technologie
- Präzise Kabelfehlerortung
Ferntestmöglichkeit- Mindestauflösung 0,1 m
- Intelligente Diagnosefunktion
Funktionsprinzip
Der Kabelfehlertester übernimmt das Prüfprinzip der Wanderwellenmethode:
1. Wanderwellenmethode: Wenn die Funkwelle in der Übertragungsleitung übertragen wird und die Übertragungsleitung nicht gleichmäßig ist, d. Die sogenannte Wanderwelle bezieht sich auf die allgemeine Bezeichnung für einfallende Welle und reflektierte Welle.
2, wenn die Funkwelle in der Übertragungsleitung übertragen wird, ist die Polarität des Echos am Kurzschlusspunkt entgegengesetzt zur Polarität des ausgesendeten Impulses, und die Polarität des Echos am Unterbrechungspunkt (einschließlich des Kabelanschlusses) ist dieselbe wie die Polarität des ausgesendeten Impulses. Mit der Impulsmethode kann das Gerät anhand der Polarität des Echos leicht den Abstand zwischen der Fehlerstelle und dem Prüfende bestimmen.
3. Der Kabelfehlertester legt ein Niederspannungsimpulssignal an das zu prüfende Kabel an, und das Impulssignal erzeugt ein reflektiertes Signal durch die Fehlerstelle des Kabels. Der Kabelfehlertester verarbeitet das reflektierte Signal und stellt ein Wellenformdiagramm dar. Die grobe Fehlerentfernung des zu prüfenden Kabels wird durch Analyse der reflektierten Wellenform bestimmt.
Die Verdrahtungsmethode ist wie folgt: Verwenden Sie eine einzelne Q-Leitung, um die „Abtastschnittstelle“ des Kabelfehlertesters mit der fehlerhaften Phasenleitung und der Kabelabschirmungsschicht zu verbinden. Die Niederspannungsimpulsverkabelung ist in der folgenden Abbildung dargestellt.
Hinweis: Während des Tests muss sichergestellt werden, dass im Kabelkörper kein Strom gespeichert ist.
Schritt 1: Klemmen Sie die Signalleitung an die Testphase A. Die Testphasenauswahl der entsprechenden Schnittstelle ist ebenfalls auf Phase A eingestellt. Klicken Sie dann auf die Schaltfläche „Sample/Keep“ an der Schnittstelle, um in den Sampling-Status zu gelangen. Beobachten Sie die Abtastwellenform. Wenn Sie denken, dass die sWenn die Verstärkungswellenform gut ist, klicken Sie auf die Schaltfläche „Samplen/Beibehalten“, um in den Haltezustand für die Wellenformanalyse zu wechseln. Siehe Beispiel „Wellenform“.-Analysieren Sie Wellenformen.
Schritt 2: Klemmen Sie die Signalleitung an Testphase B an. Wiederholen Sie den ersten Schritt des Testvorgangs.
Schritt 3: Klemmen Sie die Signalleitung an die Testphase C. Wiederholen Sie den ersten Schritt des Testvorgangs.
Nachdem der obige dreistufige Test abgeschlossen ist, zeigt die Schnittstelle gleichzeitig die Impulstestwellenformen des dreiphasigen Kabels an.
