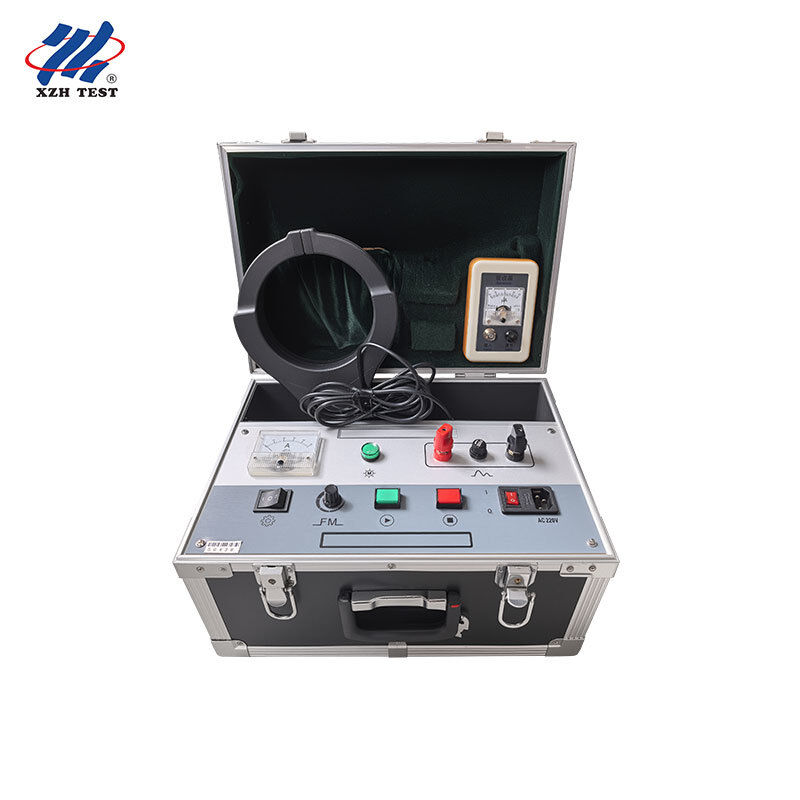

Kabelidentifikator | Hochleistungs-AC-Kabelidentifikationsgerät mit einstellbarer Signalfrequenz | XHSB505

Kabelidentifikator | Hochleistungs-AC-Kabelidentifikationsgerät mit einstellbarer Signalfrequenz | XHSB505

Produktdetails:
Herkunftsort: Xi'an, Shaanxi, China
Markenname: XZH TEST ISO/CE
Zertifizierung: CE/ISO
Modellnummer: XHSB505
Ausführliche Information
Herkunftsort:
Xi'an, Shaanxi, China
Markenname:
XZH TEST ISO/CE
Zertifizierung:
CE/ISO
Modellnummer:
XHSB505
Hervorheben:

High Light

Hervorheben:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
Min Bestellmenge:
1Einheit
Preis:
Verhandlungsfähig
Verpackung Informationen:
Holzverpackung
Lieferzeit:
5-8 Werktage
Zahlungsbedingungen:
T/T
Versorgungsmaterial-Fähigkeit:
3000 Einheiten/Jahr
Produkt-Beschreibung
Produktübersicht

Der XHSB505 Kabelidentifikator wurde für das Personal im Hochspannungskabelbau, bei der Installation und Wartung entwickelt, das dringend eine praktische Lösung zur Identifizierung eines bestimmten Kabels unter vielen Kabeln vor Ort benötigt. Basierend auf der Theorie des elektromagnetischen Feldes und unter Verwendung fortschrittlicher Technologie sowie moderner elektronischer und Werkzeugtechniken bietet er eine schnelle und genaue Kabelidentifizierung.

Hauptmerkmale
  • Genaue, fehlerfreie Identifizierung
  • Großer Identifikationsklemmensatz für eine breite Palette von Kabeln
  • Extrem einfache Bedienung
  • Klare und intuitive Anzeige
  • Tragbare und ordentliche Haupt- und Nebenteile
  • Einstellbare Empfängerempfindlichkeit
  • Einstellbare Signalfrequenz
Funktionsprinzip

Die eingehende 220-V-Netzversorgung wird durch elektronische Technologie in das Hochleistungs-Sondersignal umgewandelt, das für die Identifizierung erforderlich ist. Dieses Signal wird über die Anschlussleitung auf das zu identifizierende Kabel aufgebracht. Nach dem Prinzip der elektromagnetischen Induktion wird entlang des Kabels ein Signal induziert, das mit dem übertragenen Signal übereinstimmt. Vor Ort wird ein hochempfindlicher Empfänger-Klemmensatz in Kombination mit dem Handempfänger verwendet, um alle vorhandenen Kabel zu testen, und das Zielkabel (das Kabel, das das aufgebrachte Signal führt) kann anhand der Anzeige auf dem Handempfänger präzise gefunden werden.

Technische Parameter
Artikel Spezifikation
Identifizierungsmethode Bestimmt durch die Ausschlagrichtung des Messgeräteezeigers
Klemmöffnung Φ125 mm
Leistung 1,5 kVA (intermittierend, momentan)
Signalübertragungsfrequenz Min. 0,4 Hz, Max. 1 Hz (einstellbarer Bereich)
Bedienungsanleitung
  1. Trennen Sie die Bewehrung an beiden Enden des Kabels von der Erde. Klemmen Sie den roten Clip der Ausgangsleitung auf den Kern des zu prüfenden Kabels (eine gute Phase oder die Phase mit höherer Isolierung); klemmen Sie den schwarzen Clip der Ausgangsleitung auf den Erdungspunkt oder den Erdungsstab; verbinden Sie den entsprechenden Kern dieses Kabels mit dem Erdungspunkt oder Erdungsstab am fernen Ende.
  2. Schalten Sie den Netzschalter des Identifikators ein und wählen Sie die Ausgangsstufe: "I" ist die niedrige Stufe, geeignet für kurze Kabel; "II" ist die hohe Stufe, geeignet für lange Kabel.
  3. Nach Bestätigung des Kabelzustands vor Ort und der korrekten Verkabelung drücken Sie die Taste "Start".
  4. Verbinden Sie den Identifikator-Empfänger mit dem Empfänger-Klemmensatz.
  5. Beachten Sie die Pfeilrichtung des Empfänger-Klemmensatzes — sie zeigt die Stromflussrichtung (die positive Richtung) an; andernfalls schlägt der Messgeräteezeiger in die entgegengesetzte Richtung aus.
  6. Klemmen Sie den Empfänger-Klemmensatz auf das zu prüfende Kabel.
  7. Stellen Sie die Empfängerempfindlichkeit auf eine geeignete Position ein.
  8. Der Handempfänger zeigt nun das Schaltsignal an.

Sobald Sender und Empfänger normal arbeiten, wird die im Test-Klemmensatz induzierte Spannung auf dem Handempfänger angezeigt, und die Richtung des Zeigerausschlags ist die Signalrichtung. Wenn der Einstellknopf nicht bewegt wird und der rote Pfeil an der Seite des Test-Klemmensatzes in die gleiche Richtung wie der Kabelverlauf zeigt, ist das Kabel, dessen Empfängerzeiger mit dem größten Ausschlag nach rechts ausschlägt, das Zielkabel; alle anderen Kabel zeigen nur ein Rücksignal mit einem Zeigerausschlag nach links und einem kleineren Ausschlag.

Vorsichtsmaßnahmen
  • Stellen Sie während der Prüfung die Empfängerempfindlichkeit nicht zu hoch ein; ein Zeigerausschlag von etwa 20–80 % ist angemessen.
  • Die Sicherung der Arbeitsstromversorgung des Identifikators darf nicht zu groß sein — sie darf 6 A nicht überschreiten.
  • Nachdem das Zielkabel identifiziert wurde, muss es vor dem Bau durchstochen werden, um die Sicherheit zu gewährleisten.
  • Wenn der Empfänger-Klemmensatz auf das zu prüfende Kabel geklemmt wird, stellen Sie sicher, dass die Klemmbacken guten Kontakt haben. Staub auf den Backen, Lücken im Kontakt oder loser Kontakt beeinträchtigen alle den Signalempfang.
  • Wenn der Zeiger des Empfängers vor Ort nicht offensichtlich ausschlägt, prüfen Sie, ob der Empfänger-Klemmensatz guten Kontakt hat.
  • Es ist strengstens verboten, einen einzelnen Draht für einen Kurzschlusstest am Gerät zu verwenden; verwenden Sie den Standard-Testwiderstand für Tests.
  • Beim Identifizieren eines Kurzstrecken-Niedrigwiderstandskabels, das die Sicherung durchbrennt, schließen Sie den Testwiderstand in Reihe am Signalübertragungsende des Instruments an.
Für wen es ist

Der XHSB505 ist ein netzbetriebenes Hochleistungs-Kabelidentifikationsinstrument (1,5 kVA Ausgang, Φ125 mm Klemmensatz, einstellbare Signalfrequenz von 0,4–1 Hz). Er richtet sich an Teams, die Kabel vor Ort aus dem Stromnetz identifizieren und eine einstellbare Signalfrequenz sowie die niedrigen/hohen Ausgangsstufen benötigen, um sowohl kurze als auch lange Kabel zu bedienen.

  • Hochspannungskabelbau-, Installations- und Wartungsteams, die genau bestätigen müssen, an welchem Kabel sie arbeiten, bevor sie es durchtrennen oder verbinden.
  • Versorgungs- und Netzfeldteams, die in Kabelgräben und -kanälen arbeiten, wo viele Kabel der gleichen Spezifikation nebeneinander verlaufen.
  • Außendienstingenieure, die an eine AC 220 V-Versorgung vor Ort angeschlossen werden können und eine Hochleistungs-(1,5 kVA)-Ausgabe für schwierige oder längere Kabelstrecken benötigen.
  • Betreiber, die die Geschwindigkeit der Signalübertragung (0,4–1 Hz) an die spezifischen Standortbedingungen anpassen müssen und die niedrige Stufe "I" für kurze Kabel oder die hohe Stufe "II" für lange Kabel wählen müssen.
  • Elektriker, die allgemeine Kenntnisse im Umgang mit elektrischen Geräten und Instrumenten haben, wie im Handbuch erforderlich.
After-Sales-Service

Das Gerät wird mit einer einjährigen kostenlosen Garantie für Qualitätsprobleme ab Kaufdatum geliefert, und lebenslange Reparatur- und technische Dienstleistungen werden angeboten. Wenn Sie feststellen, dass das Gerät nicht normal funktioniert oder ein Fehler auftritt, kontaktieren Sie uns bitte, damit wir die bequemste und effektivste Lösung für Sie arrangieren können. Service-Telefon: 400-029-0829.

FAQ

F1. Wie identifiziert der XHSB505 das Zielkabel?
Die Identifizierung basiert auf der Ausschlagrichtung des Messgeräteezeigers. Wenn der Einstellknopf nicht bewegt wird und der rote Pfeil an der Seite des Test-Klemmensatzes in die gleiche Richtung wie der Kabelverlauf zeigt, ist das Kabel, dessen Empfängerzeiger mit dem größten Ausschlag nach rechts ausschlägt, das Zielkabel; alle anderen Kabel zeigen nur ein Rücksignal mit einem Zeigerausschlag nach links und einem kleineren Ausschlag.

F2. Wofür ist die einstellbare Signalfrequenz?
Der Identifikator der neuen Generation verfügt über eine Frequenzverstellfunktion. Der Frequenzverstellknopf ändert die Sende-Geschwindigkeit des Signals mit einem einstellbaren Bereich von mindestens 0,4 Hz bis maximal 1 Hz, so dass das Signal an die Bedingungen vor Ort angepasst werden kann.

F3. Was sind die Ausgangsstufen "I" und "II"?
Der Ausgangswahlschalter hat zwei Stufen: "I" ist die niedrige Stufe, geeignet für kurze Kabel, und "II" ist die hohe Stufe, geeignet für lange Kabel.

F4. Wie sollte die Empfängerempfindlichkeit eingestellt werden?
Verwenden Sie das Potentiometer an der Unterseite des Handempfängers, um die Empfindlichkeit einzustellen, so dass der Messgeräteezeiger etwa 20–80 % ausschlägt. Stellen Sie ihn nicht zu empfindlich ein, um ein Überschlagen des Messgeräts zu vermeiden. Wenn der Zeigerausschlag nicht offensichtlich ist, prüfen Sie, ob der Empfänger-Klemmensatz guten Kontakt hat.

F5. Welche Vorsichtsmaßnahmen sind zu beachten und was ist im Lieferumfang enthalten?
Nach der Identifizierung des Kabels muss es vor dem Bau zur Sicherheit durchstochen werden; stellen Sie einen guten Kontakt der Klemmbacken sicher; führen Sie niemals Kurzschlusstests mit einem einzelnen Draht durch — verwenden Sie den Standard-Testwiderstand; wenn die Identifizierung eines Kurzstrecken-Niedrigwiderstandskabels die Sicherung durchbrennt, schließen Sie den Testwiderstand in Reihe am Signalübertragungsende an; und die Leistungssicherung darf 6 A nicht überschreiten. Das Paket enthält die Haupteinheit, den Empfänger, das Netzkabel, die rote Ausgangsleitung, die schwarze Ausgangsleitung, den Empfänger-(Test-)Klemmensatz, den Testwiderstand, drei 6-A-Sicherungen und drei 20-A-Sicherungen, mit einer einjährigen kostenlosen Garantie und lebenslangem Service.
