XHSB505B Kabelidentifizierer – Kabelfehlerortungsgerät产品特性
Genaue und zuverlässige Identifizierung.
Eine große Kennzeichnungsbacke, die für verschiedene Kabel geeignet ist (Sendeklemme Φ125 mm, Empfangsklemme Φ200 mm).
Extrem einfache Bedienung und klare, intuitive Anzeige.
Hauptgerät und Zubehör sind tragbar und handlich, klein und leicht.
Die Empfangssignalstärke des Empfängers ist einstellbar.
Es können sowohl spannungsführende als auch spannungsfreie Kabel geprüft werden.
Empfohlene Benutzer und Anwendungen
Dieses Instrument ist für die Kabelidentifizierung bestimmt – es stellt fest, welches der vielen Kabel das Ziel ist – sowohl für stromführende als auch für stromlose Kabel. Es ist besonders geeignet für:
1. Teams für die Inspektion von Kabelgräben und die Vermessung von Kabelaufzeichnungen
Zur Bestätigung des Eigentums und der Identität jedes Kabels in dichten Gräben, in denen sich viele Kabel derselben Spezifikation befinden, unter Verwendung der intuitiven Beurteilung der Schwingrichtung des Messgeräts.
2. Live arbeitende und störungsfreie Kabelwartungsteams
Zur Identifizierung eines stromführenden Kabels mit der Kopplungsmethode ist keinerlei Eingriff am zu prüfenden Kabel erforderlich und es ist kein Ausfall erforderlich (beide Enden des Mantels müssen gut geerdet sein).
3. Kabelverlegung, Neuverbindung und Zusammenführung der Teams
Zur Bestätigung des Zielkabels mit der Direktanschlussmethode an stromlosen Kabeln vor der Verlegung oder dem erneuten Anschluss und zum Arbeiten mit dem obligatorischen Spike-Test vor dem Bau nach der Identifizierung.
Funktionsprinzip Erkennung stromführender Kabel (Kopplungsmethode)
Der Sender erzeugt ein spezielles Impulssignal, das über die spezielle Sendeklemme an einer zu identifizierenden Stelle des spannungsführenden Kabels angelegt wird. Nach dem Prinzip der elektromagnetischen Induktion entsteht entlang des Kabels ein induziertes Signal entsprechend dem übertragenen Signal; Vor Ort werden mit der hochempfindlichen Empfangsklemme und dem Handempfänger alle Kabel erfasst und anhand der Empfängeranzeige das Kabel, das das angelegte Signal führt (das zu identifizierende stromführende Kabel), genau lokalisiert.
Erkennung stromloser Leitungen (Direktanschlussmethode)
Der Sender erzeugt das spezielle Impulssignal, das über eine Verbindungsleitung an das zu identifizierende Kabel angelegt wird. Nach dem Prinzip der elektromagnetischen Induktion entsteht entlang des Kabels ein induziertes Signal entsprechend dem übertragenen Signal; Vor Ort werden mit der hochempfindlichen Empfangsklemme und dem Handempfänger alle Kabel erfasst und anhand der Zähleranzeige kann genau ermittelt werden, welches Kabel das angelegte Signal trägt (das zu identifizierende stromlose Kabel).

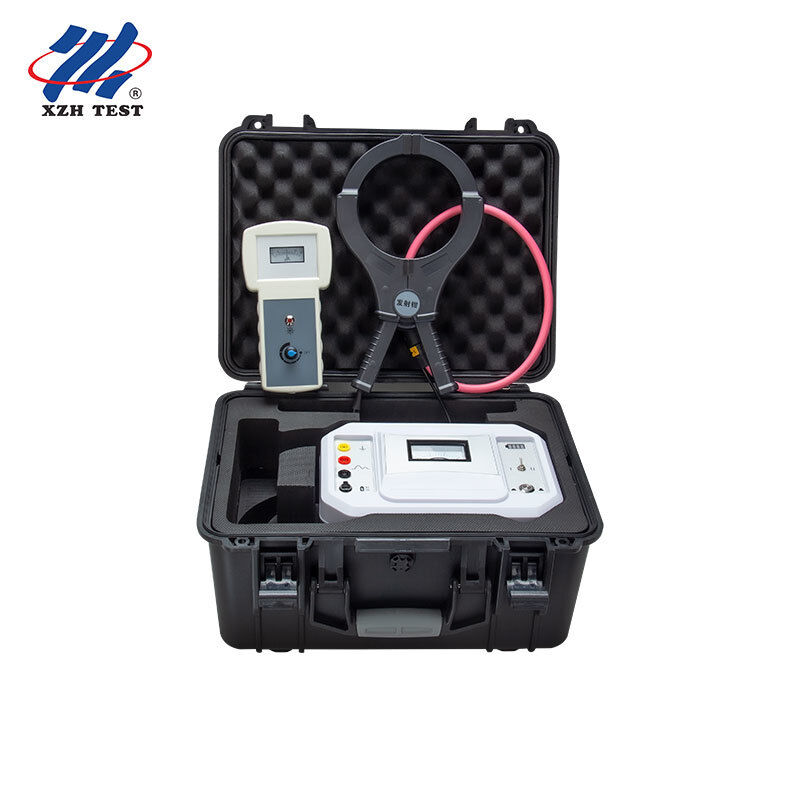

Instrumentenlayout
Das Instrument besteht aus dem Sender, der Sendeklemme, der Empfangsklemme und dem Handempfänger.
Senderfeld: Erdungsklemme (Sicherheitserdung des Geräts); Ausgang positiv (verbunden mit der roten Ausgangsleitung); Ausgang negativ (verbunden mit der schwarzen Ausgangsleitung); Laden (DC12V-Ladeanschluss, zum Laden ein 12V-Ladegerät anschließen); Netzschalter; Gangschalter („I“ für die Identifizierung stromloser Kabel, „II“ für die Identifizierung stromführender Kabel); Batterieanzeige (Echtzeit-Batteriestand, wenn die eingebaute Batterie funktioniert); Amperemeter (momentaner durchschnittlicher Ausgangsstrom).
Handempfänger: Ein Einstellknopf passt die Stärke des empfangenen Signals an (im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern; er hat auch eine Umschaltfunktion); Ein BNC-Stecker an der Unterseite verbindet die Aufnahmeklemme.
Technische Parameter
| Artikel |
Spezifikation |
| Identifikationsmethode |
Gemessen an der Schwingrichtung der Meternadel |
| Kieferöffnung |
Übertragungsklemme: Φ125mm; Aufnahmeklemme: Φ200mm |
| Ausgangsspannung |
Gang I (Direktanschlussmethode): 150 V; Gang II (Kopplungsmethode): 250 V |
| Testbereich |
Direktanschlussmethode: 0Ω–1kΩ; Kopplungsmethode: 0Ω–50Ω |
| Impulsstrom |
0–10A |
| Pulsperiode |
2,75 s pro Zyklus |
| Stromversorgung |
Sender: 12-V-DC-Lithiumbatterie; Handempfänger: Batterien der Größe 5 (AA). |
Bedienungsanleitung Identifizierung stromführender Kabel – Kopplungsmethode
Am zu prüfenden Kabel ist keinerlei Bedienung erforderlich – klemmen Sie einfach die Sendeklemme an das Kabel.
Beide Enden des Kabelmantels müssen gut geerdet sein, da sonst der Koppelstrom mit zunehmendem Erdungswiderstand abnimmt.
Wenn beide Enden der Hülle nicht geerdet sind oder die Hülle in der Mitte gebrochen ist, kann die Kopplungsmethode nicht verwendet werden.
Beim Klemmen muss der Pfeil auf der Sendeklemme zum anderen Ende des Kabels zeigen.
Der Abstand zwischen Empfangsklemme und Sendeklemme muss mindestens 2 m betragen.
1.Verbinden Sie den Senderausgang mit der Sendeklemme und klemmen Sie ihn an einer geeigneten Stelle des stromführenden Kabels fest, wobei der Pfeil der Klemme zum anderen Ende des Kabels zeigt.
2.Schalten Sie den Netzschalter des Senders ein und wählen Sie den Gang „II“. Die Betriebsanzeige blinkt dreimal und die Nadel des Amperemeters schwingt dreimal mit der gleichen Frequenz, wodurch das Impulssignal zyklisch ausgegeben wird.
3.Verbinden Sie die Empfangsklemme mit dem Empfänger und klemmen Sie sie an das zu prüfende Kabel.
4.Beachten Sie, dass der Pfeil der Aufnahmeklemme zum anderen Ende des Kabels zeigt, andernfalls schwingt die Nadel in die entgegengesetzte Richtung.
5.Drehen Sie den Einstellknopf des Empfängers im Uhrzeigersinn. Wenn ein „Piepton“ ertönt und die Kontrollleuchte aufleuchtet, ist der Empfänger eingeschaltet. Stellen Sie die Stärke des empfangenen Signals auf einen geeigneten Wert ein; Nur das signalführende Kabel empfängt dann ein Signal, dessen Schwingfrequenz mit der Ausgangsschaltfrequenz des Senders übereinstimmt, mit einem „Piep-Piep-Piep“-Ton.
6.Wenn das Zielkabel mit der Kopplungsmethode nicht identifiziert werden kann, wird empfohlen, die Direktverbindungsmethode zu verwenden.
Identifizierung stromloser Kabel – Direktanschlussmethode
Verdrahtungsmethode 1: Verbinden Sie das rote Prüfkabel mit der Kabelseele (eine Phase reicht aus) und das schwarze Prüfkabel mit der Erde. Verbinden Sie das andere Ende dieser Phase mit der Erde (die Abschirmschicht und die Armierung des Kabels sind nicht geerdet).
Verdrahtungsmethode 2: Schließen Sie die rote Prüfleitung an den Kabelkern an (eine Phase reicht aus); Verbinden Sie die schwarze Messleitung mit der Kupferabschirmung oder Kabelarmierung. Verbinden Sie das andere Ende dieser Phase mit der Kupferabschirmung oder Kabelarmierung. und überprüfen Sie den Erdungszustand der Kupferabschirmung oder -panzerung. Die Identifizierung wird vom Erdungszustand des Erdungssystems und davon beeinflusst, ob die Abschirmung oder Panzerung intakt ist. Daher liefern die Methoden 1 und 2 die idealsten Ergebnisse.
Wenn der Widerstand der Erdungsschleife zu groß oder unzuverlässig ist, kann es sein, dass das übertragene Signal nicht geladen wird oder sich auslöscht und das Ergebnis schlecht ist. Passen Sie die Verkabelung an und verwenden Sie Methode 1 oder Methode 2.
1.Schalten Sie den Netzschalter des Senders ein und stellen Sie den Gangschalter auf „I“. Die Betriebsanzeige blinkt dreimal und die Nadel des Amperemeters schwingt dreimal mit der gleichen Frequenz, wodurch das Impulssignal zyklisch ausgegeben wird.
2.Schließen Sie den Empfänger an die Empfangsklemme an und klemmen Sie ihn an das zu prüfende Kabel.
3.Beachten Sie die Pfeilrichtung der Aufnahmeklemme (der Pfeil zeigt zum anderen Ende), sonst schwingt die Nadel in die entgegengesetzte Richtung.
4.Drehen Sie den Einstellknopf des Empfängers im Uhrzeigersinn. Wenn ein „Piepton“ ertönt und die Kontrollleuchte aufleuchtet, ist der Empfänger eingeschaltet. Stellen Sie die Stärke des empfangenen Signals auf einen geeigneten Wert ein; Nur das signalführende Kabel empfängt kontinuierlich drei charakteristische Signale in gleicher Richtung, wobei die Schwingfrequenz dem Sender entspricht und ein „Piep-Piep-Piep“-Ton ertönt.
Vorsichtsmaßnahmen
Nachdem das zu prüfende Kabel identifiziert wurde, muss vor dem Bau ein Spike-Test durchgeführt werden, um die Sicherheit zu gewährleisten!
Während des Tests muss die Empfangssignalstärke des Empfängers geeignet eingestellt werden – weder zu groß noch zu klein – und vor dem Test am Anfangsende eingestellt werden; es darf während der Prüfung nicht verstellt werden.
Wenn die Empfangsklemme am zu prüfenden Kabel festgeklemmt wird, stellen Sie sicher, dass die Backen guten Kontakt haben. Staub, Lücken oder ein lockerer Sitz beeinträchtigen den Signalempfang.
Wenn der Nadelschwung vor Ort nicht erkennbar ist, prüfen Sie, ob die Aufnahmeklemme guten Kontakt hat.
Wenn bei der Identifizierung eines stromführenden Kabels die Störung so stark ist, dass die Empfangsklemme magnetisch gesättigt ist und das Signal nicht empfangen kann, wird empfohlen, stattdessen die stromlose Methode zu verwenden.
Zum Testen kann das Gerät direkt kurzgeschlossen werden.
Wenn die Nadelschwingfrequenz des Empfängers nicht mit der des Senders übereinstimmt oder die Schwingamplitude zu klein ist, ist das Signal zu schwach – drehen Sie den Einstellknopf im Uhrzeigersinn, um die Stärke des empfangenen Signals zu erhöhen.
Wenn die Empfängernadel unregelmäßig oder gar nicht schwingt, ist die Störung zu stark oder das zu prüfende Kabel ist nicht das Zielkabel.
Das Instrument kann im Innen- und Außenbereich verwendet werden, muss jedoch Regen, korrosive Gase, starken Staub und Orte mit hohen Temperaturen meiden. Der Bediener sollte über allgemeine Kenntnisse über elektrische Geräte oder Instrumente verfügen. Es handelt sich um ein hochpräzises Instrument und sollte vor starken Vibrationen geschützt werden; Reparatur, Pflege und Einstellung sollten von Fachleuten durchgeführt werden. Laden und warten Sie den Sender alle zwei Monate, um Schäden an der Batterie zu vermeiden.
常问问题
Q1. Welches Problem löst der Kabelidentifizierer XHSB505B?
Es löst das Vor-Ort-Problem „Welches Kabel ist das, nach dem wir suchen?“ bei der Verlegung, Verlegung, Wartung und Störungsbehebung von Stromkabeln – insbesondere in Kabelgräben, in denen viele Kabel gleicher Spezifikation zusammen verlegt werden – und hilft, versehentliches Sägen oder erneutes Anschließen des falschen Kabels zu vermeiden.
Q2. Wie wird das Identifikationsergebnis beurteilt?
Durch die Richtung des Messnadelschwingens: Nur das Kabel, das das angelegte Signal trägt, empfängt kontinuierlich drei charakteristische Signale in die gleiche Richtung, die Schwingfrequenz stimmt mit dem Sender überein und es wird ein „Piep-Piep-Piep“-Ton ausgegeben. Der Pfeil der Empfangsklemme (und der Sendeklemme) muss zum anderen Ende des Kabels zeigen, sonst schwingt die Nadel in die entgegengesetzte Richtung.
Q3. Was sind die wichtigsten technischen Parameter?
Identifizierung anhand der Schwingrichtung der Meternadel; Sendeklemmbacke Φ125mm und Empfangsklemmbacke Φ200mm; Ausgangsspannung 150V (Gang I) und 250V (Gang II); Prüfbereich 0Ω–1kΩ (Direktanschluss) und 0Ω–50Ω (Kopplung); Impulsstrom 0–10A; Impulsperiode 2,75 s pro Zyklus; Stromversorgung: 12-V-DC-Lithiumbatterie (Sender) und Batterien der Größe 5 (AA) (Handempfänger).
Q4. Was ist bei der Identifizierung eines stromführenden Kabels mit der Kopplungsmethode zu beachten?
Am zu testenden Kabel ist keine Bedienung erforderlich; Beide Enden der Hülle müssen gut geerdet sein (andernfalls sinkt der Kopplungsstrom, wenn der Erdungswiderstand steigt). Wenn die Hüllenenden nicht geerdet sind oder die Hülle in der Mitte gebrochen ist, kann die Kopplungsmethode nicht verwendet werden. Beim Klemmen muss der Pfeil der Klemme auf das andere Ende des Kabels zeigen und der Abstand zwischen Empfangsklemme und Sendeklemme muss mindestens 2 m betragen.
F5. Was ist im Paket enthalten?
Im Lieferumfang sind 1 Sender, 1 Empfänger, 1 Ladegerät, 1 rote Ausgangsleitung, 1 schwarze Ausgangsleitung, 1 Sendeklemme, 1 Empfangsklemme und 2 Batterien der Größe 5 (AA) enthalten. Innerhalb eines Jahres nach dem Kauf werden Qualitätsprobleme kostenlos behoben und Reparatur und technischer Service werden lebenslang gewährt.
