XHSB505B Kabelidentifikator — Kabelfehlerortungsgerät产品特性
Genaue und zuverlässige Identifizierung.
Eine große Identifikationsklemme, geeignet für verschiedene Kabel.
Extrem einfache Bedienung.
Klare und intuitive Anzeige.
Haupteinheit und Zubehör sind tragbar und ordentlich.
Die Empfangssignalstärke des Empfängers ist einstellbar.
Sowohl unter Spannung stehende als auch spannungslose Kabel können getestet werden.
Klein und tragbar, leicht.
Arbeitsprinzip Erkennung spannungsfreier Kabel
Der Sender erzeugt hauptsächlich ein spezielles Impulssignal, das über eine Anschlussleitung an das zu identifizierende Kabel angelegt wird. Nach dem Prinzip der elektromagnetischen Induktion wird entlang des Kabels ein induziertes Signal erzeugt, das dem übertragenen Signal entspricht. Vor Ort wird eine hochempfindliche Empfangsklemme zusammen mit dem Handempfänger verwendet, um alle Kabel zu detektieren. Gemäß der Anzeige des Messgeräts des Empfängers kann das Kabel, das das angelegte Signal führt (d. h. das zu identifizierende spannungsfreie Kabel), genau gefunden werden.
Erkennung von unter Spannung stehenden Kabeln
Der Sender erzeugt das spezielle Impulssignal, das über die dedizierte Sende-Klemmzange an einem Punkt des zu identifizierenden unter Spannung stehenden Kabels angelegt wird. Nach dem Prinzip der elektromagnetischen Induktion wird entlang des Kabels ein induziertes Signal erzeugt, das dem übertragenen Signal entspricht. Vor Ort werden die hochempfindliche Empfangsklemme und der Handempfänger verwendet, um alle Kabel zu detektieren. Gemäß der Anzeige des Empfängers kann das Kabel, das das angelegte Signal führt (d. h. das zu identifizierende unter Spannung stehende Kabel), genau gefunden werden.
Empfohlene Benutzer und Anwendungen
Dieses Instrument dient der Kabelidentifizierung — d. h. der Feststellung, welches von vielen Kabeln das Zielkabel ist — und nicht der Fehlerortung. Es funktioniert sowohl bei unter Spannung stehenden als auch bei spannungsfreien Kabeln und ist besonders geeignet für:
1. Kabelbau- und Installationsteams
Zur schnellen Bestätigung "welches Kabel ist das gesuchte" während der Verlegung, Verlagerung, Wartung und Fehlerbehebung, entweder mit der Direktanschlussmethode oder der Kopplungsmethode.
2. Teams, die in Kabelgräben und Tunneln arbeiten
Zur Identifizierung des Zielkabels unter vielen Kabeln gleicher Spezifikation, die in dichten Gräben und langen Tunneln verlegt sind, wobei die Richtung des Nadelhubs des Messgeräts eine intuitive und zuverlässige Beurteilung ermöglicht.
3. Kabelwartungs- und Fehlerbehebungsteams
Zur Identifizierung von Kabeln vor dem obligatorischen Vorbohrtest und zur Identifizierung eines unter Spannung stehenden Kabels, ohne irgendeine Operation am zu prüfenden Kabel durchzuführen (Kopplungsmethode).
Technische Parameter
| Artikel |
Spezifikation |
| Identifizierungsmethode |
Beurteilt durch die Richtung des Nadelhubs des Messgeräts |
| Öffnungsweite der Klemme |
Sende-Klemmzange: Φ125mm; Empfangs-Klemmzange: Φ200mm |
| Ausgangsspannung |
Stufe I (Direktanschlussmethode): 150V; Stufe II (Kopplungsmethode): 250V |
| Prüfbereich |
Direktanschlussmethode: 0Ω–1kΩ; Kopplungsmethode: 0Ω–50Ω |
| Impulsstrom |
0–10A |
| Impulsperiode |
2,75s pro Zyklus |
| Stromversorgung |
Sender: 12VDC Lithium-Batterie; Handempfänger: Größe-5 (AA) Batterien |
Aufbau des Instruments

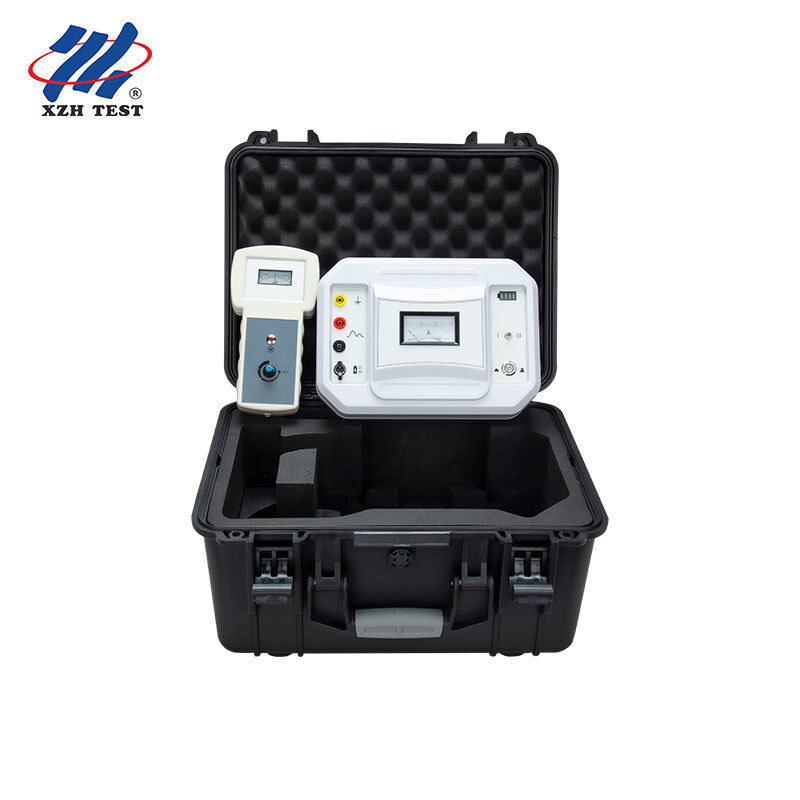

Das Instrument besteht aus dem Sender, der Sende-Klemmzange, der Empfangs-Klemmzange und dem Handempfänger.
Senderbedienfeld — Erdungsklemme: die Sicherheitserdungsklemme des Geräts; Ausgang Plus: Sender-Ausgang Plus, verbunden mit der roten Ausgangsleitung; Ausgang Minus: Sender-Ausgang Minus, verbunden mit der schwarzen Ausgangsleitung; Laden: DC12V Ladeanschluss, schließen Sie ein 12V Ladegerät an, um den Ladevorgang zu starten; Netzschalter: schaltet die Arbeitsstromversorgung ein/aus; Stufenschalter: "I" für die Identifizierung spannungsfreier Kabel und "II" für die Identifizierung unter Spannung stehender Kabel; Batterieanzeige: zeigt den Batteriestand in Echtzeit an, wenn die eingebaute Batterie arbeitet; Amperemeter: zeigt den momentanen Durchschnittswert des Ausgangsstroms an.
Handempfänger — ein Einstellknopf passt die Empfangssignalstärke an (im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern; er hat auch eine Schalterfunktion). Ein BNC-Anschluss an der Unterseite wird verwendet, um die Empfangs-Klemmzange zum Empfangen des Signals anzuschließen.
Bedienungsanleitung Identifizierung spannungsfreier Kabel — Direktanschlussmethode
Verdrahtungsmethode 1: Verbinden Sie die rote Prüfleitung des Senders mit dem Kabelkern (eine Phase genügt) und die schwarze Prüfleitung mit der Erde; verbinden Sie das ferne Ende dieser Phase mit der Erde (die Kabelabschirmung und -bewehrung sind nicht geerdet).
Verdrahtungsmethode 2: Verbinden Sie die rote Prüfleitung mit dem Kabelkern (eine Phase genügt); verbinden Sie die schwarze Prüfleitung mit der Kupferabschirmung oder Kabelbewehrung; verbinden Sie das ferne Ende dieser Phase mit der Kupferabschirmung oder Kabelbewehrung; und überprüfen Sie den Erdungszustand der Kupferabschirmung oder Bewehrung. Die Identifizierung eines Kabels wird durch den Erdungszustand des Erdungssystems und dadurch beeinflusst, ob die Kabelabschirmung oder -bewehrung intakt ist, so dass die Methoden 1 und 2 die idealsten Ergebnisse liefern.
Wenn der Widerstand der Erdungsschleife des Erdungssystems zu groß oder unzuverlässig ist, kann das übertragene Signal möglicherweise nicht geladen werden oder sich aufheben, und das Identifizierungsergebnis wird schlecht sein; passen Sie in diesem Fall die Verdrahtung an und verwenden Sie Methode 1 oder Methode 2.
Betriebsschritte
1.Schalten Sie den Netzschalter des Senders ein und stellen Sie den Stufenschalter auf "I"; die Betriebsanzeige blinkt dreimal und die Amperemeter-Nadel schwingt ebenfalls dreimal mit der gleichen Frequenz, wobei das Impulssignal zyklisch ausgegeben wird.
2.Verbinden Sie den Empfänger mit der Empfangs-Klemmzange und klemmen Sie die Empfangs-Klemmzange auf das zu prüfende Kabel.
3.Beachten Sie die Pfeilrichtung der Empfangs-Klemmzange (der Pfeil zeigt zum fernen Ende), andernfalls schwingt die Nadel in die entgegengesetzte Richtung.
4.Drehen Sie den Einstellknopf des Empfängers im Uhrzeigersinn; wenn ein "Piepton" zu hören ist und die Kontrollleuchte aufleuchtet, ist der Empfänger eingeschaltet. Stellen Sie dann die Empfangssignalstärke auf einen geeigneten Pegel ein. Zu diesem Zeitpunkt empfängt nur das Kabel, das das Signal führt, die kontinuierlichen drei charakteristischen Signale in gleicher Richtung; die Signalschwingungsfrequenz entspricht der Senderfrequenz und es wird ein "Piep-Piep-Piep"-Geräusch ausgegeben.
Identifizierung unter Spannung stehender Kabel — Kopplungsmethode
Es ist keinerlei Bedienung am zu prüfenden Kabel erforderlich — klemmen Sie einfach die Sende-Klemmzange auf das Kabel.
Beide Enden des Kabelmantels müssen gut geerdet sein, andernfalls nimmt der Kopplungsstrom mit zunehmendem Erdungswiderstand ab.
Wenn beide Enden des Mantels nicht geerdet sind oder der Mantel in der Mitte gebrochen ist, kann die Kopplungsmethode nicht verwendet werden.
Wenn die Sende-Klemmzange auf das Kabel geklemmt wird, muss der Pfeil auf der Klemme zum fernen Ende des Kabels zeigen.
Die Empfangs-Klemmzange und die Sende-Klemmzange müssen mindestens 2 m voneinander entfernt gehalten werden.
常问问题
1.Verbinden Sie den Sender-Ausgang mit der Sende-Klemmzange und klemmen Sie sie an eine geeignete Stelle des zu identifizierenden unter Spannung stehenden Kabels, wobei der Pfeil der Klemme zum fernen Ende des Kabels zeigt.
2.Schalten Sie den Sender-Netzschalter ein und wählen Sie Stufe "II"; die Betriebsanzeige blinkt dreimal und die Amperemeter-Nadel schwingt dreimal mit der gleichen Frequenz, wobei das Impulssignal zyklisch ausgegeben wird.
3.Verbinden Sie die Empfangs-Klemmzange mit dem Empfänger und klemmen Sie sie auf das zu prüfende Kabel.
4.Beachten Sie, dass der Pfeil der Empfangs-Klemmzange zum fernen Ende des Kabels zeigt, andernfalls schwingt die Nadel entgegengesetzt.
5.Drehen Sie den Einstellknopf des Empfängers im Uhrzeigersinn; wenn ein "Piepton" zu hören ist und die Kontrollleuchte aufleuchtet, ist der Empfänger eingeschaltet. Stellen Sie die Empfangssignalstärke auf einen geeigneten Pegel ein; nur das Kabel, das das Signal führt, empfängt dann ein Signal, dessen Schwingungsfrequenz mit der Schaltfrequenz des Senders übereinstimmt, und es wird ein "Piep-Piep-Piep"-Geräusch ausgegeben.
6.Wenn das Zielkabel mit der Kopplungsmethode nicht identifiziert werden kann, wird empfohlen, die Direktanschlussmethode zu verwenden.
Vorsichtsmaßnahmen
Während des Tests muss die Empfangssignalstärke des Empfängers richtig eingestellt werden — weder zu groß noch zu klein.
Nachdem das zu prüfende Kabel identifiziert wurde, muss vor dem Bau ein Bohrtester durchgeführt werden, um die Sicherheit zu gewährleisten!
Wenn die Empfangs-Klemmzange auf das zu prüfende Kabel geklemmt wird, stellen Sie sicher, dass die Backen guten Kontakt haben; Staub auf den Backen, Lücken im Kontakt oder ein lockerer Sitz beeinträchtigen die Signalempfang.
Wenn der Nadelhub vor Ort nicht offensichtlich ist, prüfen Sie, ob die Empfangs-Klemmzange guten Kontakt hat.
Bei der Identifizierung eines unter Spannung stehenden Kabels, wenn die Störung so stark ist, dass die Empfangs-Klemmzange magnetisch gesättigt wird und das Signal nicht empfangen kann, wird empfohlen, stattdessen die spannungsfreie Methode zu verwenden.
Das Instrument kann zum Testen direkt kurzgeschlossen werden.
Wenn die Schwingungsfrequenz der Empfängernadel nicht mit dem Sender übereinstimmt oder die Schwingungsamplitude zu klein ist, ist das empfangene Signal zu schwach — drehen Sie den Einstellknopf im Uhrzeigersinn, um die Empfangssignalstärke zu erhöhen.
Wenn die Empfängernadel unregelmäßig oder gar nicht schwingt, ist das Störsignal zu stark oder das zu prüfende Kabel ist nicht das Zielkabel.
Lesen Sie das Handbuch detailliert und beachten Sie die relevanten Vorsichtsmaßnahmen. Das Instrument kann drinnen und draußen verwendet werden, muss aber Regen, korrosive Gase, starken Staub und hohe Temperaturen vermeiden. Der Bediener sollte allgemeine Kenntnisse über elektrische Geräte oder Instrumente haben. Dies ist ein hochpräzises Instrument und sollte vor starken Vibrationen geschützt werden. Reparatur, Pflege und Einstellung sollten von Fachleuten durchgeführt werden. Laden und warten Sie den Sender alle 2 Monate, um Batterieschäden zu vermeiden. Die Empfangssignalstärke des Empfängers sollte am Anfangsende vor dem Test eingestellt werden (weder zu groß noch zu klein) und darf während des Tests nicht verstellt werden.
Q1. Wofür wird der XHSB505B Kabelidentifikator verwendet?
Er identifiziert, welches Kabel das Zielkabel unter vielen Kabeln während der Verlegung, Verlagerung, Wartung und Fehlerbehebung von Stromkabeln ist — insbesondere in Kabelgräben mit vielen Kabeln gleicher Spezifikation. Er kann sowohl unter Spannung stehende als auch spannungsfreie Kabel identifizieren.
Q2. Was ist der Unterschied zwischen der Direktanschlussmethode und der Kopplungsmethode?
Die Direktanschlussmethode ist für spannungsfreie Kabel: der Sender-Ausgang wird mit dem Kabelkern (oder der Kupferabschirmung/Bewehrung) verbunden, mit einem Prüfbereich von 0Ω–1kΩ und Stufe I (150V). Die Kopplungsmethode ist für unter Spannung stehende Kabel: die Sende-Klemmzange wird auf das Kabel geklemmt, ohne das Kabel zu handhaben, mit einem Prüfbereich von 0Ω–50Ω und Stufe II (250V); beide Mantelenden müssen gut geerdet sein.
Q3. Wie wird das Identifizierungsergebnis beurteilt?
Anhand der Richtung des Nadelhubs des Messgeräts: nur das Kabel, das das Signal führt, empfängt die kontinuierlichen drei charakteristischen Signale in gleicher Richtung, die Schwingungsfrequenz entspricht dem Sender, und es wird ein "Piep-Piep-Piep"-Geräusch ausgegeben. Der Pfeil der Empfangs-Klemmzange (und Sende-Klemmzange) muss zum fernen Ende des Kabels zeigen, andernfalls schwingt die Nadel in die entgegengesetzte Richtung.
Q4. Was sind die wichtigsten technischen Parameter?
Identifizierung durch Richtung des Nadelhubs des Messgeräts; Sende-Klemmzangen-Öffnungsweite Φ125mm und Empfangs-Klemmzangen-Öffnungsweite Φ200mm; Ausgangsspannung 150V (Stufe I) und 250V (Stufe II); Prüfbereich 0Ω–1kΩ (Direkt) und 0Ω–50Ω (Kopplung); Impulsstrom 0–10A; Impulsperiode 2,75s pro Zyklus; Stromversorgung 12VDC Lithium-Batterie (Sender) und Größe-5 (AA) Batterien (Handempfänger).
Q5. Was ist im Lieferumfang enthalten und was ist für die Sicherheit zu beachten?
Der Lieferumfang umfasst 1 Sender, 1 Empfänger, 1 Ladegerät, 1 rote Ausgangsleitung, 1 schwarze Ausgangsleitung, 1 Sende-Klemmzange, 1 Empfangs-Klemmzange und 2 Größe-5 (AA) Batterien. Zur Sicherheit muss nach der Identifizierung des zu prüfenden Kabels vor dem Bau ein Bohrtester durchgeführt werden; bei der Identifizierung eines unter Spannung stehenden Kabels müssen beide Mantelenden gut geerdet sein und die Empfangs- und Sende-Klemmzangen müssen mindestens 2 m voneinander entfernt gehalten werden.
