XHZS506YS Live-Kabel-Identifikationsgerät --
XHZS506YS ist eine ferngesteuerte Kabelpunktionsvorrichtung, die entwickelt wurde, um festzustellen, ob ein vergrabenes oder bereits gelegtes Stromkabel vor dem Schneiden, Verschieben oder Sägen aktiv ist.Durch Durchführung einer kontrollierten mechanischen Punktion, zwingt es ein live-Kabel zu kurzschließen an der Erde oder zwischen den Phasen und erzeugt einen unverkennbaren Bogen, während ein deaktiviertes Kabel keine Reaktion zeigt.Dies vermeidet die tödliche Gefahr, dass sich ein Kabel bei Ausgrabungen und Reparaturen verwechselt..
Konzipiert fürStraßen- und Eisenbahnbauteams, Teams für den Bau von Telekommunikations- und optischen Kabeln, Auftragnehmer für Gas- und Wasserleitungen, Elektroabteilungen von Industrieanlagen,und Sicherheitsschulungszentren, die vor dem Ausgraben die Identität der vergrabenen Stromkabel bestätigen müssen., Schneiden oder Sägen.
Schlüsselmerkmale
| Parameter |
Spezifikation |
| Modell |
XHZS506YS |
| Schütze (Schusswaffe) |
2 Pistolenkörper (Doppelpistolkonfiguration) |
| Fernbedienungsabstand |
Mehr als 10 Meter, arbeitet durch Wände. |
| Steuerkabellänge |
5 m |
| Kaliber der Klemme |
φ30 150 mm |
| Stromversorgung |
Aufladen AC 220V / 50Hz; eingebaute Lithiumbatterie |
| Batteriearbeitszeit |
Mehr als 10 Stunden ununterbrochene Arbeit |
| Kartuschenqualitäten |
Schwarz / Blau / Gelb / Rot (Mindest- bis Höchstleistung) |
| Empfohlene Patrone |
Gelb für 35 kV und weniger; Rot (S1 rot, 6,8×11 mm) für über 35 kV |
| Spezifikationen für Nägel |
PS27C8 / PS37C8 / PS47C8 / PS52C8 für Kabel mit einer Länge von 30 mm |
| Standardpaket |
S1 Rot (Leistungsstufe 5) Patronen ×50; PS52C8 Nägel ×50 |
Kernmerkmale
Doppelgeschützte Körper durchbohren das Kabel und erzeugen einen echten Kurzschlusspunkt für eine endgültige lebende/tote Überprüfung.
Wenn die beiden Kanonenkörper nicht in einem Winkel von 120° eingestellt sind, schließt immer mindestens eine Kanone den Dreiphasenkabel durch.
Kabel- und drahtlose Fernbedienung mit einer Reichweite von mehr als 10 m, so dass der Bediener hinter einer Wand feuern kann.
Wechselstrom und Gleichstrom mit integriertem Lithium-Akku und einer hohen Energiespeicherkapazität für mehr als 10 Stunden kontinuierlicher Arbeit.
Die menschliche Stimme wird mit dem LCD-Display synchronisiert, um schnelle, geführte Bedienung zu ermöglichen.

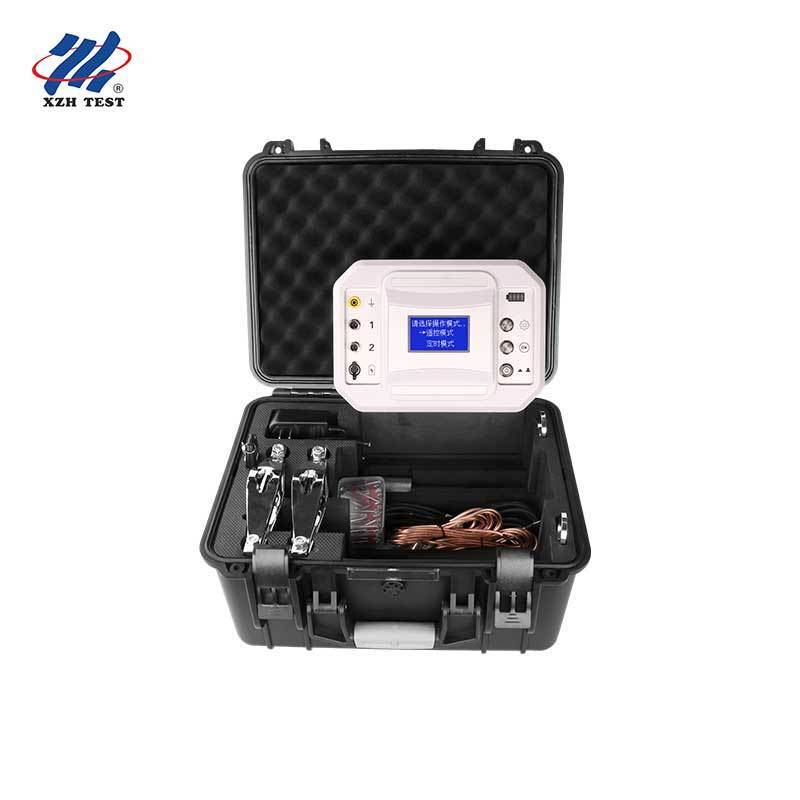

Kompakt und leicht genug für den Einsatz im Feld, und als komplettes Set mit Steuerung, Fernbedienung, Kabeln, Bodenstange, Patronen und Nägeln geliefert.
Dual Gun Konfiguration & Patronenwahl
Warum ein Doppelgewehr-Set
Dreiphasige Kabel sind in der Regel in einer Dreifaches-Anordnung gelegt, so dass eine einzige Kanone in die Lücke zwischen zwei Phasen schießen kann und den Leiter verfehlen kann.Ein Doppelgewehr-Set, das in einem Winkel von weniger als 120° platziert ist, gewährleistet, dass mindestens eine Waffe eine echte Punktion erreicht und den für eine gültige Identifizierung erforderlichen Kurzschlusspunkt bildet..
Kartridge-Leistungsstufen
Die Patronen sind schwarz, blau, gelb und rot von Mindest- bis Maximalleistung eingestuft. Gelb (S1 gelb) wird für Kabel von 35 kV und darunter empfohlen, während Rot (S1 rot, 6,8×11 mm) für Kabel über 35 kV geeignet ist.
Nägelwahl
Die Nägel PS27C8, PS37C8, PS47C8 und PS52C8 entsprechen Kabeldurchmessern von 30 mm bis 100 mm, so dass der richtige Nagel mit dem zu identifizierenden Kabel abgestimmt werden kann.
Standardpaket
Jedes Schiff mit zwei Kanonenkörpern, einer Steuerung, einer Fernbedienung, Verbindungskabeln, einem Bodenpfahl, Bodenleitungen,und eine Starterversorgung mit 50 roten S1-Patronen (Leistungsstufe 5) plus 50 PS52C8-Nägeln.
Häufig gestellte Fragen
F1: Für wen ist das XHZS506YS-Gerät zur Identifizierung von Live-Kabeln entwickelt?
Es ist für die kommunalen Straßen- und Eisenbahngräberteams, Telekommunikations- und Optikkabelbauteams, Gas- und Wasserleitungsunternehmer, Elektroabteilungen von Industrieanlagen,und Sicherheitsschulungszentren, die vor dem Ausgraben die Identität der vergrabenen Stromkabel bestätigen müssen., Schneiden oder Sägen.
F2: Wie unterscheidet das Gerät ein laufendes Kabel von einem abgeschalteten?
Sobald der Kanonenkörper an das Kabel geklemmt und zuverlässig geerdet ist, schießt der Controller aus der Ferne einen Nagel durch das Kabel, um es auf die Erde oder zwischen den Phasen zu verkürzen.Ein elektrisches Kabel erzeugt im Augenblick des Durchstoßens eine Bogenexplosion., während ein abgeschaltetes Kabel keine Reaktion zeigt, so dass die Crew weiß, dass es sicher ist, fortzufahren.
F3: Warum wählen Sie die Doppelwaffen-Version anstelle einer Einzelwaffe?
Eine einzelne Kanone kann in die Lücke zwischen den Phasen eines dreiphasigen Kabels schießen und den Leiter verfehlen, so daß kein echter Kurzschluss entsteht.Ein Doppelgewehr-Set in einem nicht-120°-Winkel gewährleistet, dass mindestens eine Waffe einen echten Punktschlag und Kurzschluss erreicht.
F4: Wie wähle ich die richtige Patrone und den richtigen Nagel?
Die Patronen sind schwarz, blau, gelb und rot von der Mindestleistung bis zur Höchstleistung eingestuft.Nägel PS27C8, PS37C8, PS47C8 und PS52C8 entsprechen Kabeldurchmessern von 30 bis 100 mm, und das Standardpaket umfasst 50 rote S1-Kartuschen und 50 PS52C8-Nägel.
F5: Was sind die wichtigsten Spezifikationen?
Das Dual-Gunset wiegt 15,5 kg (470×380×210mm) mit zwei Gewehrkörpern und einem 2,5 kg schweren Controller (270×230×120mm).und es laden von AC 220V / 50Hz mit einer eingebauten Batterie unterstützt mehr als 10 Stunden kontinuierlicher Arbeit.
Um das Gerät in gutem Funktionszustand zu halten, wischen Sie den Gewehrkörper nach jedem Gebrauch sauber und reinigen Sie ihn nach etwa 5 Schüssen mit dem mitgelieferten Reinigungsmittel.
