Die Ausgangsspannung des Ortungssystems für Fehler in Kabelmänteln von Hochspannungskabeln beträgt 10 kV und darunter und erfüllt vollständig die Anforderungen der chinesischen nationalen Norm GB50150-2006 für Spannungsprüfungen von Kabelmänteln, einschließlich Abnahme- und Präventivprüfungen von Kabelmänteln, die für Querverbindungssysteme geeignet sind, sowie die Fehlerortung von Kabelmänteln. Es findet schnell und genau Erdungsfehler und versteckte Gefahren wie übermäßige Leckströme in ein- und dreiphasigen Hochspannungs- und Höchstspannungskabeln von 10 kV bis 500 kV und kann auch 1-minütige DC-Spannungsprüfungen von 5 kV bis 10 kV an HDPE- und PVC-Kabelmänteln durchführen. Es ist ein unverzichtbares Spezialinstrument für die Wartung von Kabelanlagen von ein- und dreiphasigen Hochspannungs- und Höchstspannungskabeln von 10 kV bis 500 kV, für Höchstspannungskabel-Ingenieurbüros und für Stromübertragungs- und Umspannungsingenieurbüros.

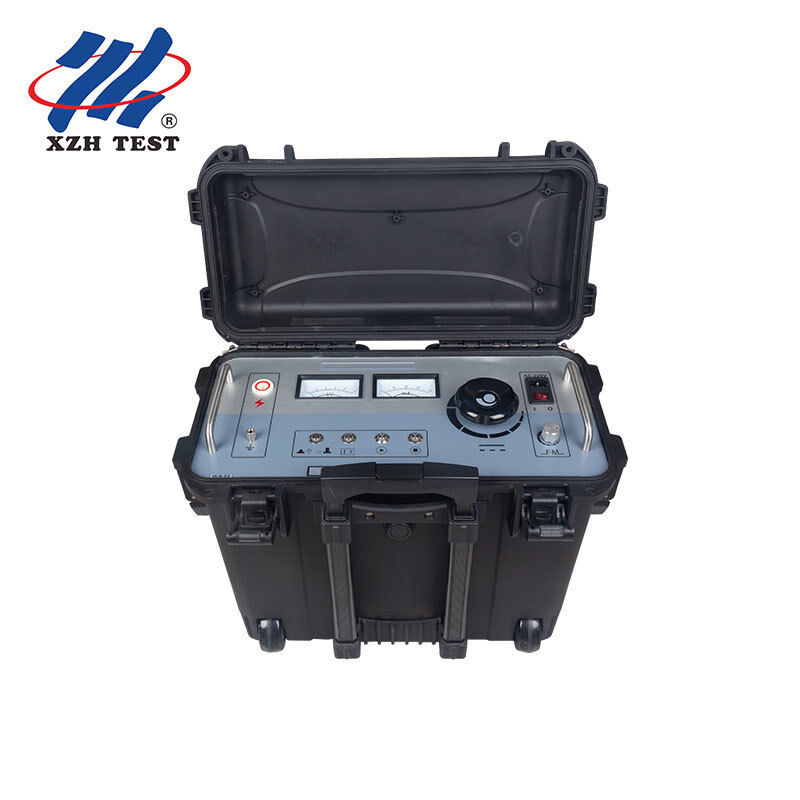

Für wen ist es bestimmt (Zielgruppe)Das XHHG523L ist für die punktgenaue Ortung und die Spannungsprüfungsphase von Arbeiten an Kabelmänteln konzipiert – sobald der ungefähre Fehlerabschnitt bekannt ist, wird es verwendet, um die genaue Position des Mantel-Fehlers zu lokalisieren und die DC-Spannungsprüfung des Mantels vor Ort durchzuführen. Es wurde für Feld-Kabelwartungs- und Instandhaltungsteams entwickelt, die direkt an 10 kV-500 kV Hochspannungs- und Höchstspannungskabeln arbeiten, für Höchstspannungskabel-Ingenieurbüros und Stromübertragungs- und Umspannungsingenieurbüros, die Abnahme- und Präventivprüfungen von Kabelmänteln durchführen, sowie für Kabelbesitzer und industrielle, Bahn-, U-Bahn- und Umspannwerksnutzer, die ihre eigenen Hochspannungskabelmäntel warten. Es wird sowohl für direkt verlegte Anwendungen (Schrittspannungsverfahren) als auch für in Tunneln verlegte Anwendungen (Stromverfahren) sowie für 1-minütige DC-Mantelspannungsprüfungen von 5 kV-10 kV an HDPE- und PVC-Mänteln verwendet. Im Gegensatz zu anderen Geräten der gleichen Kategorie, die die Fehlerortung mit der Spannungsprüfung kombinieren, ist dieses Gerät ein spezielles tragbares Ortungssystem: Es verfügt über keinen Brückenortungsabschnitt und konzentriert sich stattdessen auf die punktgenaue Ortung von Mantel-Erdungsfehlern vor Ort und die Durchführung der Mantelspannungsprüfung in einem einzigen tragbaren Gerät.
Produktmerkmale| Artikel | Spezifikation |
|---|---|
| Eingangsspannung | AC 220V (±10%), 50Hz (±2Hz) |
| Ausgangsspannung | 0~10kV (Rechteckwelle), einstellbar |
| Ausgangsstrom | 0~200mA |
| Ausgangsleistung | 2kVA |
| Frequenzeinstellung | Min: 0,2Hz, Max: 5Hz (Bereich einstellbar) |
Ortungsfunktion: Die AC 220V Netzversorgung wird vollwellengleichgerichtet, um eine hervorragende Umwandlung zu erzielen und sie in das Hochleistungs-Sondersignal zu verwandeln, das für die Identifizierung erforderlich ist; dieses Signal wird über die Anschlussleitung an das zu lokalisierende Kabel angelegt, und die "Schrittspannungs-Methode" oder die "Strom-Methode" kann verwendet werden, um den Kabelfehler präzise zu lokalisieren.
Schrittspannungs-Methode: Wenn ein vergrabenes Kabel einen Erdungsfehler aufweist, kann die Potentialdifferenzmethode verwendet werden, um den Fehlerpunkt zu finden. Eine Prüfspannung wird zwischen dem Prüfpunkt des fehlerhaften Kabels und der Erde angelegt, so dass sich ein Verteilungsfeld bildet, das konzentrisch zum Eintrittspunkt in den Boden um den Eintrittspunkt des Kabels in den Boden ist. Es gibt keinen Potentialunterschied zwischen beliebigen Punkten desselben Radius in diesem Feld, aber es gibt einen Potentialunterschied zwischen zwei beliebigen Punkten mit unterschiedlichen Radien, und wenn der Abstand zwischen den beiden Punkten fest ist, ist die Potentialdifferenz umso stärker, je näher die beiden Punkte am Zentrum liegen. Durch allmähliches Bewegen der beiden Punkte A und B zum Zentrum hin wird die Potentialdifferenz Null, wenn der Fehlerpunkt genau auf halbem Weg zwischen A und B liegt; wenn die Bewegung über den Fehlerpunkt hinaus fortgesetzt wird, kehrt sich die Polarität der Potentialdifferenz um, so dass durch Hin- und Herbewegen der Erdungspunkt genau beurteilt werden kann.
Strom-Methode: Wenn ein in einem Tunnel verlegtes Kabel einen Erdungsfehler aufweist, können die entgegengesetzten Stromrichtungen vor und nach dem Fehlerpunkt verwendet werden, um den Fehlerpunkt zu finden. Ein gepulstes Hochspannungssignal wird an das fehlerhafte Kabel angelegt, so dass der Fehlerpunkt entlädt; die Ströme vor und nach dem Fehlerpunkt haben dann entgegengesetzte Polaritäten, während der Strom am Fehlerpunkt am kleinsten ist. Eine Empfangsklemme wird verwendet, um die Richtung des Stroms vor und nach dem Fehlerpunkt zu beurteilen: Wenn die Empfangsklemme am Kabel angeklemmt wird, zeigt die Empfangsbox eine Richtung an, und wenn die Bewegung über den Fehlerpunkt hinaus fortgesetzt wird, kehrt sich die Strompolarität um, so dass durch Hin- und Herbewegen der Erdungspunkt genau beurteilt werden kann.
Spannungsprüfungsfunktion: Schalten Sie die Funktionstaste auf die Spannungsprüfungsfunktion, um 0-10 kV für eine Spannungsprüfung des Kabels auszugeben.
GerätezusammensetzungOrtung – Schrittspannungs-Methode (zur punktgenauen Ortung von Außenmantelfehlern von direkt verlegten Kabeln, wobei die Haupteinheit ein Signal im Ortungsmodus sendet, um einen kontinuierlichen Pulsstromausgang zu gewährleisten): Installieren Sie den A-Rahmen und verbinden Sie ihn mit dem Empfänger über die A-Rahmen-Anschlussleitung; stellen Sie den Empfängerpositionsschalter auf "I" (schwaches Signal) oder "II" (starkes Signal), nullen Sie das Mikroamperemeter mit dem Nullstellungsknopf in Position "I" (in Position "II" hat der Nullstellungsknopf keine Wirkung); entlang der Kabeltrasse, direkt über dem Kabel im groben Messbereich, stecken Sie die Sonden des A-Rahmens in den Boden und beobachten Sie die Größe und Richtung des Amperemeters, wobei Sie den Einstellknopf verwenden, um eine geeignete Zeigerausschlag einzustellen; halten Sie den Einstellknopf und die Reihenfolge der A-Rahmen-Sonden von vorne nach hinten unverändert und bewegen Sie den A-Rahmen weiter über das Kabel, finden Sie zuerst den Bereich, in dem sich die Polarität ändert, und dann den Punkt, an dem das pulsierende Signal "0" ist oder sich umkehrt, was der Fehlerpunkt ist; wenn Sie fertig sind, stellen Sie den Empfängerpositionsschalter auf "0", schalten Sie das Hochspannungspulssignal aus und entladen Sie das Kabel und den Kondensator.
Ortung – Strom-Methode (zur punktgenauen Ortung von Außenmantelfehlern von in Tunneln verlegten Kabeln, wobei die Haupteinheit ein Signal im Ortungsmodus sendet): Verbinden Sie die Stromempfangsklemme mit dem Empfänger; stellen Sie den Empfängerpositionsschalter auf "I" (oder "II", wenn der Strom stark ist) und nullen Sie das Mikroamperemeter mit dem Nullstellungsknopf; im groben Messbereich klemmen Sie die Stromempfangsklemme am Kabel an und beobachten Sie die Größe und Richtung des Amperemeters, wobei Sie den Einstellknopf verwenden, um einen geeigneten Zeigerausschlag einzustellen; halten Sie den Einstellknopf und die Richtung der Empfangsklemme unverändert und bewegen Sie die Klemme weiter nach vorne, finden Sie zuerst den Bereich, in dem sich die Polarität ändert, und dann den Punkt, an dem das pulsierende Signal "0" ist, was der Fehlerpunkt ist; wenn Sie fertig sind, stellen Sie den Empfängerpositionsschalter auf "0", schalten Sie das Hochspannungspulssignal aus und entladen Sie das Kabel und den Kondensator.
Spannungsprüfungsmodus: Stecken Sie die rote Hochspannungsleitung in den "Hochspannungsausgang"-Anschluss, das andere Ende mit dem Metallmantel oder der Bewehrung verbunden und die "Erde" zuverlässig angeschlossen (niemals Kabel anschließen, während das Gerät eingeschaltet ist); nach Abschluss der Verkabelung die AC 220V Versorgung anschließen und einschalten; den Zustand des Kabels vor Ort und die korrekte Verkabelung bestätigen und vor dem Start prüfen, ob die Spannungsregelung gegen den Uhrzeigersinn auf Null gedreht wurde; wählen Sie den Spannungsprüfungsmodus mit dem Funktionsschalter (rote Lampe); drücken Sie den Startknopf und die Lampe des Stoppknopfes leuchtet; drehen Sie die Spannungsregelung im Uhrzeigersinn und beobachten Sie das Voltmeter und Amperemeter, um eine geeignete Ausgangsspannung auszuwählen; nach der Prüfung die Spannungsregelung gegen den Uhrzeigersinn auf die Nullstellung drehen, den Stoppknopf drücken und dann ausschalten; erst nach Entladung des fehlerhaften Kabels mit Hochspannung dürfen die Prüfkabel entfernt werden.
Hinweise und häufige ProblemeGarantie: Innerhalb eines Jahres ab Kaufdatum kostenlose Reparatur für Produktqualitätsprobleme, mit lebenslanger Wartung und technischem Service.
FAQ F1: Wofür wird das XHHG523L verwendet?Es ist ein Ortungssystem für Fehler in Hochspannungskabelmänteln mit einer Ausgangsspannung von 10 kV und darunter. Es wird verwendet, um schnell und genau Erdungsfehler und Gefahren durch übermäßige Leckströme in ein- und dreiphasigen Hochspannungs- und Höchstspannungskabeln von 10 kV bis 500 kV zu finden und erfüllt vollständig die Anforderungen der Kabelmantel-Spannungsprüfungen gemäß GB50150-2006, einschließlich Abnahme- und Präventivprüfungen von Mänteln, die für Querverbindungssysteme geeignet sind.
F2: Was ist die Ausgangsleistung?Die Eingangsspannung beträgt AC 220V (±10%), 50Hz (±2Hz); die Ausgangsspannung beträgt 0~10kV (Rechteckwelle) und ist einstellbar; der Ausgangsstrom beträgt 0~200mA; die Ausgangsleistung beträgt 2kVA; und die Frequenzeinstellung reicht von einem Minimum von 0,2Hz bis zu einem Maximum von 5Hz (einstellbar). Es kann auch 1-minütige DC-Spannungsprüfungen von 5 kV bis 10 kV an HDPE- und PVC-Kabelmänteln durchführen.
F3: Wie wird der Fehlerpunkt lokalisiert?Im Ortungsmodus wird die AC 220V Versorgung in ein Hochleistungs-Sondersignal umgewandelt, das an das Kabel angelegt wird, und der Fehler wird mit der Schrittspannungs-Methode für direkt verlegte Kabel (mit dem A-Rahmen) oder der Strom-Methode für in Tunneln verlegte Kabel (mit der Empfangsklemme) lokalisiert, indem der Polaritätswechsel und dann der Punkt, an dem das pulsierende Signal Null ist, verfolgt wird.
F4: Welche Schutz- und Anzeigefunktionen bietet es?Es verfügt über automatische Überstrom-, Überspannungs- und Überhitzungsschutz, Nullstellungsschutz beim Start und ein einzigartiges Selbstentladungsdesign (sobald die Hochspannungsausgabe unterbrochen wird, wird die eigene Hochspannung auf Null reduziert). Es verwendet Doppelzeigerinstrumente für Strom und Spannung, ermöglicht die Umschaltung per Knopfdruck zwischen Ortungsmodus und Spannungsprüfungsmodus, hat keine blinde Zone im Prüfbereich und bietet einen Überstromschutzschalter und eine einstellbare Empfängerempfindlichkeit.
F5: Was sind die physischen Spezifikationen und was ist im Lieferumfang enthalten?Die Abmessungen betragen 540L × 310B × 460H und das Gewicht beträgt 35 kg. Das Instrument wird mit der Haupteinheit, einer Hochspannungs-Anschlussleitung, einer Stromleitung, einem Empfänger, einer 8A-Sicherung (mit Ersatzsicherung), einem Erdungskabel, einer Empfangsklemme und einem A-Rahmen geliefert.
