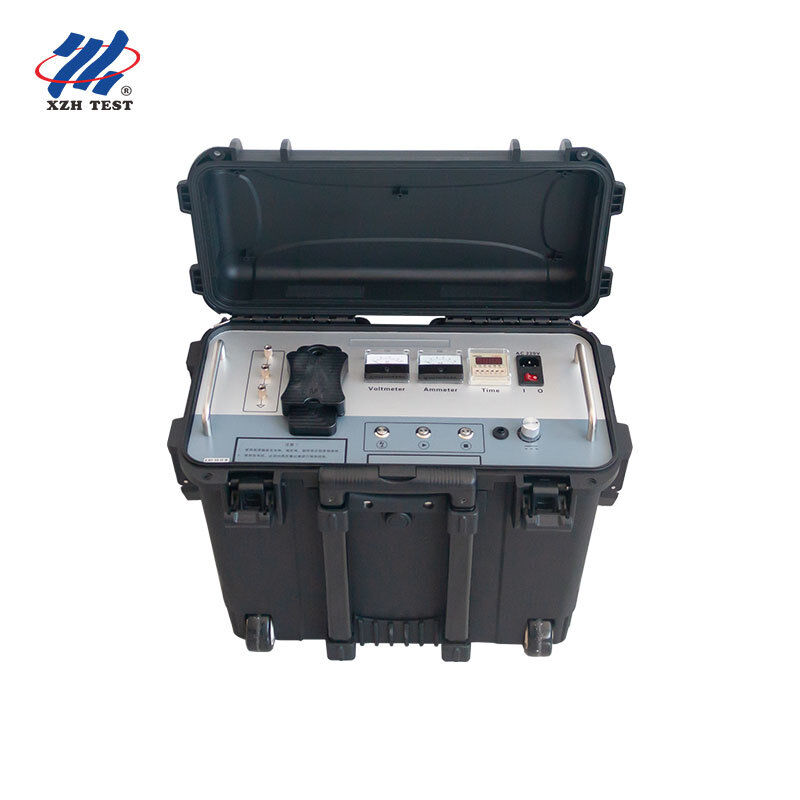

Hochspannungs-Impulsgenerator mit Zugstange — 35kV Klasse| XHHV535-2L Modell: XHHV535-2L
Entwickelt für: Stromversorgungs-Kabelstörungs-Teams, 35kV-Verteilnetz-Wartungsunternehmer, Industrielle Hochspannungsprüfdienstleister
Kernwert: Tragbarer DC-Impulsgenerator mit Zugstange und 2μF Kondensator, der eine Entladeenergie von 0-1024J für die Fehlererkennung von Kabeln bis 35kV liefert. Dreifacher Schutz + Nullstellungs-Verriegelung + Echtzeit-Standby-Voltmeter — volle 35kV-Impulsfähigkeit in einem tragbaren Formfaktor für einen Bediener.
Für wen diese Ausrüstung bestimmt ist
Der XHHV535-2L wurde für professionelle Kabelstörungsortungsteams entwickelt, die 35kV-Klasse Impulsladefähigkeit ohne die Logistik einer auf einem Wagen montierten Einheit benötigen. Sein Fahrgestell mit Zugstange liefert die gleiche Hochspannungsleistung wie sperrigere Wagen-Typ-Generatoren und ermöglicht gleichzeitig den Einsatz durch einen einzelnen Bediener an Orten mit eingeschränktem Zugang — Umspannwerke mit nur über Treppen erreichbarem Zugang, Kabelgräben mit engen Zufahrtswegen und mehrstöckige Industrieanlagen, in denen Aufzugsabmessungen die Gerätegröße einschränken.
135kV-Auftragnehmer für VersorgungsunternehmenVolle 35kV-Impulsladung in einem tragbaren Formfaktor mit Zugstange. Kein Wagen, keine Rampe, kein Heben durch zwei Personen — ein Techniker, ein Gerät, eine Fahrt vom Fahrzeug.
2Industrielle Hochspannungs-Elektriker35kV-Kabelnetze in Raffinerien, Chemieanlagen und Stahlwerken. Kompaktes Fahrgestell navigiert durch Zugangsbeschränkungen in Prozessbereichen, wo Wagen-Einheiten verboten sind.
3PrüfdienstleistungsunternehmenVielseitige 35kV-fähige Impulsquelle für gemischte Spannungsdienstleistungsverträge. Dreifacher Schutz bedeutet weniger Geräte-Reparaturansprüche und höhere Flottenverfügbarkeit.
4Wartungs- und Betriebsteams für Wind- und Solarparks35kV-Kollektorkabel-Fehlerortung auf erneuerbaren Energiegroßanlagen. Tragbarkeit mit Zugstange bewältigt den Zugang zu Turbinentürmen und unebenes Gelände zwischen den Array-Abschnitten.
Wichtige Spezifikationen
Eingebauter Kondensator2 μF
Entladeenergie0–1.024 J
Spannungsbewertung≤35 kV
SchutzOC + OV + OT Dreifach
KurzschlussDirekt auf Masse OK
MessgerätanzeigeDoppelte 1,5-Klassen-Messgeräte
SicherheitsverriegelungNullstellungs-Start
Standby-VoltmeterEchtzeit-kV-Anzeige
FormfaktorTragbar mit Zugstange
35kV-Fähigkeit in einer Zugstange — Kein Kompromiss bei der Spannung
Die entscheidende technische Leistung des XHHV535-2L ist die Bereitstellung von voller 35kV-Impulsladefähigkeit in einem tragbaren Fahrgestell mit Zugstange. Konventionell erfordern 35kV-Klasse Stoßspannungsgeneratoren auf Wagen montierte Gehäuse mit erheblichen Freiräumen, dicken internen Verkabelungen und übergroßen Kondensatorbänken — all das treibt Gewicht und Größe an. Der XHHV535-2L erreicht die gleiche Spannungsbewertung durch Hochfrequenz-Festkörper-Hochspannungstechnologie, miniaturisiertes, hochzuverlässiges Schaltungsdesign und eine integrierte Lade-/Entladearchitektur, die externe Hochspannungsverkabelungen und separate Kondensatormodule eliminiert.
Betriebliche Auswirkungen: Ein 35kV-fähiger Stoßspannungsgenerator, den ein Techniker vom Fahrzeug zum Prüfpunkt tragen kann — durch Tore, über Treppen, über Kabelgräben — ist ein erheblicher betrieblicher Vorteil für Außendienstorganisationen. Er reduziert den Fahrzeugbedarf (keine Ladebordwand erforderlich), beschleunigt die Einsatzzeit pro Auftrag und eliminiert die Terminierungsbeschränkung, zwei Personen für routinemäßige 35kV-Fehlerrufe zu benötigen.
Sicherheitssysteme — Mehrschichtiger Schutz für 35kV-Betrieb
| Sicherheitsmerkmal |
Wie es schützt |
| Nullstellungs-Startverriegelung |
Der Spannungsregler muss auf Null stehen, bevor die Hochspannungsausgabe aktiviert werden kann — verhindert versehentliches 35kV-Starten bei voller Spannung |
| Echtzeit-Standby-Voltmeter |
kV-Messgerät zeigt die Kondensatorspannung kontinuierlich an — auch wenn das Gerät gestoppt ist. Der Bediener kennt immer den Energiezustand, bevor er sich den Klemmen nähert |
| Dreifacher Selbstschutz |
Unabhängige Überstrom-, Überspannungs- und Überhitzungskreise überwachen die Ausgabe gleichzeitig — automatisches Auslösen bei jeder Fehlerbedingung |
| Toleranz gegenüber Direktkurzschluss |
Ausgangsstufe ist so konstruiert, dass sie Kurzschlussbedingungen während aggressiver Fehlerkonditionierung übersteht — keine Beschädigung, kein Sicherungswechsel, einfach zurücksetzen und fortfahren |
| Manuelle Entladefähigkeit |
Kontrollierte Ableitung von Restenergie des Kondensators auf Befehl des Bedieners — sekundäre Sicherheitsebene über den automatischen Entladekreis hinaus |
| Konfigurierbare Entladezeitgebung |
Beliebig einstellbare Entladeintervalle — der Bediener steuert die Impulsfrequenz für optimale akustische Ortung ohne Eile oder Überlastung |
Wie das Impulsentladesystem funktioniert
Der XHHV535-2L integriert einen Ladekreis und einen Entladekreis in einem einzigen kompakten Gehäuse. Der Ladekreis tastet die Hochspannungskabelspannung ab und leitet sie an eine Spannungsregelungs-Regelschleife weiter — so wird sichergestellt, dass der 2μF Energiespeicherkondensator präzise auf das vom Bediener gewählte Niveau (0-35kV) aufgeladen wird. Der Entladekreis, der durch den Impulsmechanismus ausgelöst wird, überträgt die gespeicherte Energie über eine präzisionsgesicherte Hochspannungsentladungskugel an die Ausgangsklemme — wodurch ein schnell ansteigender DC-Impuls erzeugt wird, der sowohl den akustischen Knall als auch den elektromagnetischen Transienten für die TDR-Vorortung und die akustisch-magnetische Ortung erzeugt.
Der Impulsmagnet — eine integrierte Baugruppe, die das DC-Hochspannungsnetzteil, den Energiespeicherkondensator und die Entladungskugel in einer einzigen modularen Einheit beherbergt — ist der Schlüssel zum kompakten Formfaktor des XHHV535-2L. Durch den Wegfall von Verbindungskabeln, separaten Kondensatorbänken und externen Kugelabständen traditioneller komponentenbasierten Aufbauten erreicht der Impulsmagnet die gleiche elektrische Leistung bei einem Bruchteil des physischen Volumens.
Anwendungen
| Anwendung |
Zielkabeltyp |
| Kabelstörungsortung |
35kV und darunter XLPE, PILC und EPR isolierte Stromkabel — städtische Verteilung, industrielle Zuleitungen und Sammelschienenkreise für erneuerbare Energien |
| DC-Durchschlagsspannungsprüfung |
Nachinstallation und Nachreparatur Isolationsprüfung an 35kV-Kabeln und elektrischen Geräten einschließlich Transformatoren und Schaltanlagen |
| Hochspannungs-Überschlagprüfung |
Kontrollierte Überschlaginduktion für TDR-Wellenformerfassung und Messung der Fehler-Vorortungsdistanz |
| Akustisch-magnetische Synchronisation |
Synchronisierte Impulsladung für präzise Fehlerpunktortung mit externen akustischen und Magnetfeldsensoren |
| Bewertung der vorbeugenden Wartung |
Geplante Bewertung des Kabelzustands — Trendanalyse der Impulsantwortbasislinie für die Früherkennung von Isolationsverschlechterungen in alternden 35kV-Netzen |
Sicherheits- und Betriebsvorkehrungen
Schließen Sie immer das Sicherheitserdungskabel des Geräts an einen zuverlässigen Erdungspunkt an, bevor Sie es in Betrieb nehmen — 35kV sind ohne ordnungsgemäße Erdung tödlich
Überprüfen Sie, ob die Nullstellungs-Verriegelung eingerastet ist (Regler vollständig gegen den Uhrzeigersinn), bevor Sie das zu prüfende Kabel anschließen
Überwachen Sie das Echtzeit-kV-Voltmeter im Standby-Modus — gehen Sie niemals davon aus, dass der Kondensator entladen ist, ohne visuelle Bestätigung
Umgehen oder deaktivieren Sie keine der drei Schutzschaltungen — es handelt sich um sicherheitskritische Systeme
Sorgen Sie für ausreichende Belüftung während verlängerter Impulsbetriebszyklen — die 35kV-Ausgangsstufe erzeugt bei maximalen Energieeinstellungen erhebliche Wärme
Nur qualifizierte 35kV-Klasse Hochspannungstechniker dürfen dieses Gerät bedienen
Wenn eine Schutzschaltung auslöst, untersuchen Sie die Fehlerbedingung, bevor Sie sie zurücksetzen — wiederholte Auslösungen deuten auf ein Kabel- oder Geräteproblem hin
▎Häufig gestellte Fragen
F: Wie funktioniert ein Hochspannungs-Impulsgenerator bei der Kabelstörungsortung?
Der Impulsgenerator entlädt einen hochenergetischen Impuls in das fehlerhafte Kabel und erzeugt einen kontrollierten Hochspannungslichtbogen an der Fehlerstelle. Dieser Lichtbogen erzeugt sowohl ein akustisches Signal (lautes Knallgeräusch, das von Bodenmikrofonen erfasst werden kann) als auch einen elektromagnetischen Impuls (der von einem induktiven Empfänger erfasst werden kann). Durch die Kombination der Ankunftszeiten von akustischen und elektromagnetischen Signalen können die Bediener die genaue Fehlerstelle präzise lokalisieren — eine Technik, die als akustisch-magnetische Synchronisation bezeichnet wird.
F: Welchen Spannungsbereich sollte ich für verschiedene Kabeltypen wählen?
Die Spannungsauswahl folgt als allgemeine Richtlinie der Nennbetriebsspannung des Kabels. Für Niederspannungskabel (bis 1kV) verwenden Sie den 8kV- oder 12kV-Bereich. Für Mittelspannungsverteilungskabel (6-15kV) ist der 16kV-Bereich geeignet. Für Hochspannungsübertragungskabel (35kV und höher) verwenden Sie den 32kV-Bereich. Konsultieren Sie immer die maximalen Prüfspannungsangaben des Kabelherstellers und stellen Sie sicher, dass während des Hochspannungsbetriebs alle Sicherheitsabstände eingehalten werden.
F: Welche Sicherheitsvorkehrungen sind beim Betrieb eines Impulsgenerators zu beachten?
Hochspannungs-Impulsgeneratorprüfungen erfordern strenge Sicherheitsprotokolle. Stellen Sie immer sicher, dass das Kabel vollständig spannungsfrei und von allen Stromquellen isoliert ist, bevor Sie es anschließen. Richten Sie einen Sicherheitsbereich von mindestens 5 Metern um die Testzone mit Warnschildern ein. Alle Mitarbeiter müssen geeignete PSA tragen, einschließlich lichtbogenbeständiger Kleidung, Hochspannungs-Isolierhandschuhen und dielektrischen Überschuhen. Die integrierten Sicherheitsfunktionen — automatische Entladung nach dem Ausschalten, Not-Aus und Nullspannungs-Verriegelung — bieten zusätzliche Schutzebenen, sollten jedoch niemals ordnungsgemäße Sicherheitsprotokolle ersetzen.
F: Was ist der Vorteil von mehreren Energiestufen (Joule) bei diesem Gerät?
Verschiedene Energiestufen dienen unterschiedlichen Diagnosezwecken. Niedrige Energieeinstellungen (z. B. 864J–1024J) sind ideal für die anfängliche Fehlerbestätigung und die Lokalisierung von Hochwiderstandsausfällen, bei denen übermäßige Energie die Kabelschäden verschlimmern könnte. Mittlere Energie (1225J–2048J) liefert die optimale akustische Signalstärke für die meisten routinemäßigen Fehlerortungen. Hohe Energie (2450J+) ist für sehr lange Kabel, tief vergrabene Szenarien oder Hochimpedanzfehler reserviert, die eine stärkere Lichtbogenerzeugung erfordern, um eine nachweisbare akustische Signatur zu erzeugen. Die dreistufige Auswahl ermöglicht es den Bedienern, die Energieabgabe an die Feldbedingungen anzupassen.
F: Welche Garantie und welcher Support sind bei diesem Impulsgenerator enthalten?
12 Monate Standardgarantie gegen Herstellungsfehler mit lebenslangem technischen Support. CE- und ISO 9001:2015-zertifiziert. Jede Einheit enthält den Impulsgenerator, Hochspannungskabel, Massekabel, Entladestab, Bedienungsanleitung und einen robusten Wagen mit arretierbaren Rollen für den sicheren Transport. Vor-Ort-Installation, Inbetriebnahme und Schulung der Bediener zur Sicherheit sind auf Anfrage erhältlich. Ersatzteile, einschließlich Entladungsfunkenstrecken, Kondensatoren und Hochspannungsdioden, sind für einen schnellen Austausch auf Lager.
