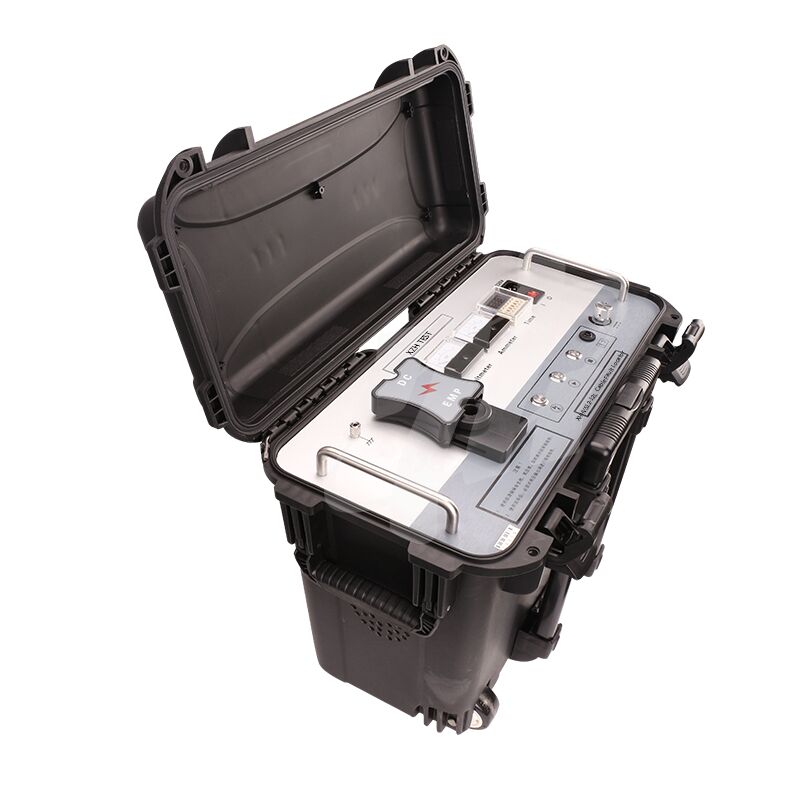

Unterirdischer Kabelfehllocator mit eingebautem 12μF Kondensator

Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.

Ideal für Impulsausladungen bei Fehlerprüfungen in Kabeln mit 12 kV und weniger; auch für Gleichspannungstests an anderen elektrischen Geräten geeignet.

Eigenschaften des Produkts:

Genaue Echtzeitspannungsmessung auf der Hochspannungsseite; Schutz zum Start in Nullposition für mehr Sicherheit und Zuverlässigkeit; einzigartige Hochspannungsmessung,mit dem Voltmeter in Echtzeit den Spannungswert des Kondensators angezeigt werden kann, auch wenn er ausgeschaltet ist, so daß die Betreiber die volle Kontrolle über die Hochspannung haben; die Entladungszeit kann in geeigneten Abständen willkürlich festgelegt werden.

Beschreibung der Panelfunktion

1Sicherheitsbefestigung: Befestigt das Instrumentengehäuse, um zu verhindern, dass das Gehäuse aktiviert wird oder dass das Personal einen Elektroschock erleidet.

2. Entladungsknopf: Wenn die Hochspannung ausgeschaltet ist, entlädt das Drücken dieser Taste manuell die interne Ladung.

3. Startknopf/Nullstandsanzeiger: Wenn der Nullstandsanzeiger leuchtet (gelb), zeigt er an, dass sich das Gerät in der Nullposition befindet.Das Drücken des Startknopfes aktiviert die Hochspannungsausgabe. Wenn der Nullstandsanzeiger ausgeschaltet ist, zeigt er an, dass sich das Gerät nicht in der Nullposition befindet. Drehen Sie den Spannungsverstellknopf gegen den Uhrzeigersinn zur Nullposition;Der Null-Positionsanzeiger leuchtet dannWenn Sie den Startknopf erneut drücken, wird der Hochspannungsausgang aktiviert.

4. Stoppknopf/Hochspannungsindikator: Wenn der Test abgeschlossen ist oder eine Anomalie auftritt, wird durch Drücken dieses Knopfes der Hochspannungsausgang abgeschaltet.Der Hochspannungsindikator leuchtet an, um anzuzeigen, dass die Hochspannungsausgabe gestartet wurdeDer Anzeiger schaltet sich aus, um anzuzeigen, dass die Hochspannungsausgabe eingestellt ist.

5. Überstromschutzschalter: Beim Drücken wird die Überstromschutzfunktion aktiviert; beim Loslassen hat das Gerät den Überstromschutz ausgelöst.Nach dem Einschalten des Geräts, drehen Sie zuerst diesen Knopf gegen den Uhrzeigersinn bis zum Ende, drücken Sie dann den Startknopf.und gegen den Uhrzeigersinn, um die Ausgangsspannung von hoch auf niedrig zu senken.

7. Stromschalter: "Position 1" zeigt an, dass AC 220V eingeschaltet ist, um Strom an das System zu liefern; "Position 0" zeigt an, dass AC 220V ausgeschaltet ist, um Strom an das System zu liefern.

8. Sicherungshalter: Ort für die Installation von Sicherungen im AC 220V-Stromversorgungssystem.

9Stromanschluss: Betriebsstromversorgung des Geräts, AC 220V Anschlussanschluss.

10. Zeit Einstellung: Setzt das Entladungszeitintervall.

11Ammeter: Zeigt den Strom auf der Hochspannungsseite an.

12. Voltmeter: Ein kV-Meter, der die Hochspannungsausgangsspannung anzeigt.

13. Hochspannungsausgang (EMP): Anschließen der Hochspannungsausgangsleitung während der Impulsentladung.

14. Hochspannungsausgang (DC): Schließen Sie die Hochspannungsausgangsleitung während des DC-Spannungsprüfens an.
