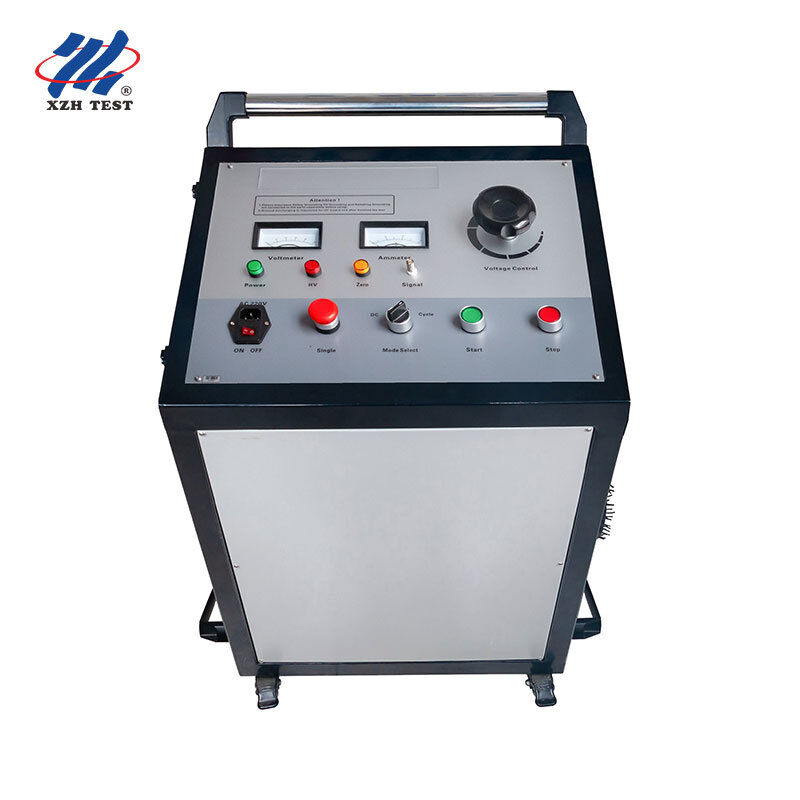

Auf einem Wagen montierter Hochspannungs-Stoßspannungsgenerator| XHHV535-4T Modell: XHHV535-4T
Entwickelt für: Feldservice-Teams von Energieversorgern, Auftragnehmer für Kabel Fehlerortung, Ingenieure für elektrische Prüfung und Inbetriebnahme
Kernwert: Integrierter Hochspannungs-Impulsgenerator mit Gleichspannung im Wagenaufbau, der eine Entladeenergie von 2550 J mit einem eingebauten 4 μF Kondensator liefert – speziell entwickelt für die Kabel Fehlerortung und Gleichspannungs-Durchschlagprüfungen in Feldumgebungen, in denen Mobilität, Zuverlässigkeit und Bedienersicherheit nicht verhandelbar sind.
Für wen diese Ausrüstung bestimmt ist
Der XHHV535-4T wurde speziell für professionelle Dienstleister zur Kabel Fehlerortung und für Wartungsabteilungen von Versorgungsunternehmen entwickelt, die eineautarke, mobile Hochspannungs-Impulsquellebenötigen, die direkt am Fehlerort eingesetzt werden kann – ohne die Komplexität von separaten Transformatoren, Kondensatorbänken und Steuerkonsolen.
1Kabel Fehlerortungs-AuftragnehmerTragbares, auf einem Wagen montiertes Design für schnelle Mobilität zwischen Einsatzorten. Einzelbediener-Einsatz mit integrierten Bedienelementen.
2Wartungsteams von VersorgungsunternehmenFehlerortung bei geplanten Ausfällen an Verteilungs- und Übertragungskabeln. Generator-kompatibel für abgelegene Standorte.
3Prüf- und InbetriebnahmetechnikerGleichspannungs-Durchschlagprüfung nach der Installation und Vorinbetriebnahme-Verifizierung an neu verlegten Kabelkreisen.
4Elektriker in IndustrieanlagenAnlagenweite Kabeldiagnose in Raffinerien, Bergwerken, Stahlwerken und Verarbeitungsanlagen mit umfangreichen Mittelspannungskabelnetzen.
Schlüsselspezifikationen
Eingebauter Kondensator4 μF
Entladeenergie2.550 J
Impulsspannungsbereich0–35 kV
ImpulsmodusAuto & Manuell
Automatischer Impulszyklus~7 Sekunden
Überstromschutz10A (Niederspannungsseite)
Integrierte Architektur – Fünf Funktionen in einem Wagen
Herkömmliche Hochspannungs-Impulsprüfaufbauten erfordern die Feldverbindung separater Gleichstromversorgungen, Kondensatorbänken, Entladungskugelstrecken und Sicherheitsentladegeräte – ein zeitaufwändiger Prozess, der anfällig für Verbindungsfehler und inkonsistente Leistung ist. Der XHHV535-4T eliminiert diese Fragmentierung, indem er alle fünf Untersysteme in einem einzigen mobilen Wagen integriert:
| Untersystem |
Integrationsvorteil |
| Gleichspannungs-Hochspannungsquelle |
Hochfrequenz-Hochspannungstechnologie mit miniaturisiertem, hochzuverlässigem Schaltungsdesign – eliminiert sperrige externe Transformatormodule |
| 4μF Energiespeicher-Kondensator |
Eingebaut, vorverkabelt und werkseitig getestet – keine Montage von Kondensatorbänken vor Ort erforderlich |
| Entladungskugelstrecke |
Präzise abgelängt und werkseitig kalibriert; robust gegen Transportvibrationen |
| Automatisches Entladegerät |
Integrierter Sicherheitsentladestromkreis mit zeitgesteuerter automatischer Entladung – schützt Bediener beim Trennen des Kabels |
| Fehlerprüfungs-Abtastmodul |
Eingebautes Abtastinterface für den direkten Anschluss an Kabel Fehlerortungs-Vorortungsgeräte (TDR) und akustisch-magnetische Punktfinder |
Drei Betriebsmodi – Ein Bedienfeld
Bedienerzentriertes Design:Der XHHV535-4T verfolgt eine benutzerzentrierte Steuerphilosophie, die den vertrauten Arbeitsablauf mit Transformator und Schrank widerspiegelt, den erfahrene Versorgungs-Techniker seit Jahrzehnten anwenden – und liefert gleichzeitig die Leistungsvorteile moderner Festkörper-Hochspannungstechnologie.
Automatischer zeitgesteuerter Impuls:Programmierbarer ~7-Sekunden-Auto-Impulszyklus für systematisches Kabel-Thumping während der akustischen Ortung – gibt dem Bediener die Freiheit, die Kabelroute mit dem akustischen Empfänger abzugehen, während der Generator eine konsistente Entladungsfrequenz beibehält
Manueller Impuls:Manuelle Auslösung mit beliebiger Zeitsteuerung über das Frontpanel – ideal zur Überprüfung der akustischen Ausbreitung in komplexen städtischen Grabenumgebungen mit mehreren vergrabenen Versorgungsleitungen
Gleichspannungs-Durchschlagprüfung:Kontinuierliche einstellbare Gleichspannungsausgabe zur Beurteilung des Isolationswiderstands, für Inbetriebnahme-Tests und zur Überprüfung nach Reparaturen – vollständig integriert, kein externes Gleichspannungsprüfgerät erforderlich
Feldtaugliche Konstruktion
Mobilität auf dem Wagen:Robuster Fahrgestell mit integriertem Griff für den Transport durch Einzelpersonen über befestigte Oberflächen, Schotter in Umspannwerken und Gelände von Baustellen
Impuls-immune Elektronik:Schaltungsdesign, das speziell gegen die elektromagnetischen und mechanischen Stöße wiederholter 2550 J Impulsentladungen gehärtet ist – ein deutlicher Vorteil gegenüber umfunktionierten Allzweck-Hochspannungsnetzteilen
Intuitive visuelle Überwachung:Großes analoges Voltmeter und Amperemeter sowie digitale Statusanzeigen für Echtzeit-Hochspannungsausgabe, Kondensatorladestatus und Schutzstatus
Generator-kompatibel:Betrieb an Standard 220V AC ±10% 50Hz Netz oder Feldgenerator (>2kW) für abgelegene Standorte ohne Netzstromanschluss
Überstromschutz:10A Niederspannungs-Leistungsschalter mit automatischer Auslösung – schützt sowohl das Instrument als auch den Bediener bei Fehlerbedingungen
Anwendungen
| Anwendung |
Szenario |
| Kabel Fehlerortung |
Die Impulsentladung erzeugt am Fehlerpunkt akustische und elektromagnetische Signale zur präzisen Ortung mit akustisch-magnetischen Empfängern |
| Gleichspannungs-Durchschlagprüfung |
Überprüfung der Kabelisolationsintegrität nach der Installation und nach der Reparatur gemäß IEC-Normen |
| Kabelprüfung vor Inbetriebnahme |
Überprüfung neuer Kabelkreise vor der Spannungsversorgung – identifiziert Installationsschäden, Muffenfehler und Herstellungsfehler |
| Regelmäßige vorbeugende Wartung |
Geplante Bewertung alternder Kabelinfrastruktur zur Vorhersage der verbleibenden Lebensdauer und zur Priorisierung von Ersatzinvestitionen |
Sicherheits- und Betriebsvorkehrungen
Getrennte Erdungsverbindungen für Hochspannungs- und Abtast-Erdung erforderlich – dürfen nicht an einem einzigen Erdungspunkt kombiniert werden
HV-Ausgang immer vollständig entladen, bevor Prüfleitungen getrennt werden – die integrierte automatische Entladefunktion verwenden
Sofort „Stopp“ drücken oder ausschalten, wenn während der Prüfung ein abnormaler Zustand beobachtet wird
Nur qualifizierte Hochspannungstechniker dürfen dieses Gerät bedienen – eine nicht-professionelle Demontage führt zum Erlöschen der Garantie
Transport im mitgelieferten Schutzgehäuse; raue Handhabung und mechanische Stöße an Kondensator und Kugelstrecken vermeiden
▎Häufig gestellte Fragen
F: Wie funktioniert ein Hochspannungs-Stoßspannungsgenerator bei der Kabel Fehlererkennung?
Der Stoßspannungsgenerator entlädt einen hochenergetischen Impuls in das fehlerhafte Kabel und erzeugt einen kontrollierten Hochspannungslichtbogen am Fehlerpunkt. Dieser Lichtbogen erzeugt sowohl ein akustisches Signal (lautes Knallgeräusch, das von Bodenmikrofonen erfasst werden kann) als auch einen elektromagnetischen Impuls (der von einem induktiven Empfänger erfasst werden kann). Durch die Kombination der Ankunftszeiten von akustischen und elektromagnetischen Signalen können Bediener den genauen Fehlerort präzise lokalisieren – eine Technik, die als akustisch-magnetische Synchronisation bezeichnet wird.
F: Welchen Spannungsbereich sollte ich für verschiedene Kabeltypen wählen?
Die Spannungsauswahl folgt als allgemeine Richtlinie der Nennbetriebsspannung des Kabels. Für Niederspannungskabel (bis 1 kV) verwenden Sie den 8 kV oder 12 kV Bereich. Für Mittelspannungs-Verteilungskabel (6-15 kV) ist der 16 kV Bereich geeignet. Für Hochspannungs-Übertragungskabel (35 kV und höher) verwenden Sie den 32 kV Bereich. Konsultieren Sie immer die maximalen Prüfspannungsangaben des Kabelherstellers und stellen Sie sicher, dass während des Hochspannungsbetriebs alle Sicherheitsabstände eingehalten werden.
F: Welche Sicherheitsvorkehrungen sind beim Betrieb eines Stoßspannungsgenerators zu beachten?
Die Prüfung mit einem Hochspannungs-Stoßspannungsgenerator erfordert strenge Sicherheitsprotokolle. Stellen Sie immer sicher, dass das Kabel vollständig spannungsfrei und von allen Stromquellen getrennt ist, bevor Sie es anschließen. Richten Sie einen Mindestsicherheitsabstand von 5 Metern um die Prüfzone mit Warnschildern ein. Alle Personen müssen geeignete PSA tragen, einschließlich lichtbogenbeständiger Kleidung, HV-Isolierhandschuhen und dielektrischen Überschuhen. Die integrierten Sicherheitsfunktionen – automatische Entladung nach dem Ausschalten, Not-Aus und Nullspannungs-Verriegelung – bieten zusätzliche Schutzschichten, sollten jedoch niemals ordnungsgemäße Sicherheitsverfahren ersetzen.
F: Was ist der Vorteil von mehreren Energieniveaus (Joule) bei diesem Gerät?
Verschiedene Energieniveaus dienen unterschiedlichen Diagnosezwecken. Niedrige Energieeinstellungen (z. B. 864 J–1024 J) sind ideal für die anfängliche Fehlerbestätigung und die Ortung von Hochwiderstandsfehlern, bei denen übermäßige Energie die Kabelschäden verschlimmern könnte. Mittlere Energie (1225 J–2048 J) bietet die optimale akustische Signalstärke für die meisten routinemäßigen Fehlerortungen. Hohe Energie (2450 J+) ist für sehr lange Kabel, tief vergrabene Szenarien oder Hochimpedanzfehler reserviert, die eine stärkere Lichtbogenbildung erfordern, um eine detektierbare akustische Signatur zu erzeugen. Die Dreistufenauswahl ermöglicht es den Bedienern, die Energieabgabe an die Feldbedingungen anzupassen.
F: Welche Garantie und welcher Support sind bei diesem Stoßspannungsgenerator enthalten?
12 Monate Standardgarantie gegen Herstellungsfehler mit lebenslangem technischen Support. CE- und ISO 9001:2015-zertifiziert. Jede Einheit enthält den Stoßspannungsgenerator, das Hochspannungs-Ausgangskabel, das Erdungskabel, die Entladestange, das Benutzerhandbuch und einen robusten Trolley mit Feststellrollen für den sicheren Transport. Vor-Ort-Installation, Inbetriebnahme und Schulung zur Bedienersicherheit sind auf Anfrage erhältlich. Ersatzteile, einschließlich Entladungsfunkenstrecken, Kondensatoren und Hochspannungsdioden, sind für einen schnellen Austausch auf Lager.
