Zielanwendung:für Industrievermögensverwaltungsteams, Anbieter von Transformatorlebenszyklusdiensten,und Betriebsinhaber von untergeordneten Umspannwerken, die nicht-invasive Diagnosewerkzeuge für die vorausschauende Wartung von 63-kV-500-kV-Leistungstransformatoren benötigen, die sich von der routinemäßigen Konformitätsprüfung von Versorgungsunternehmen unterscheiden.

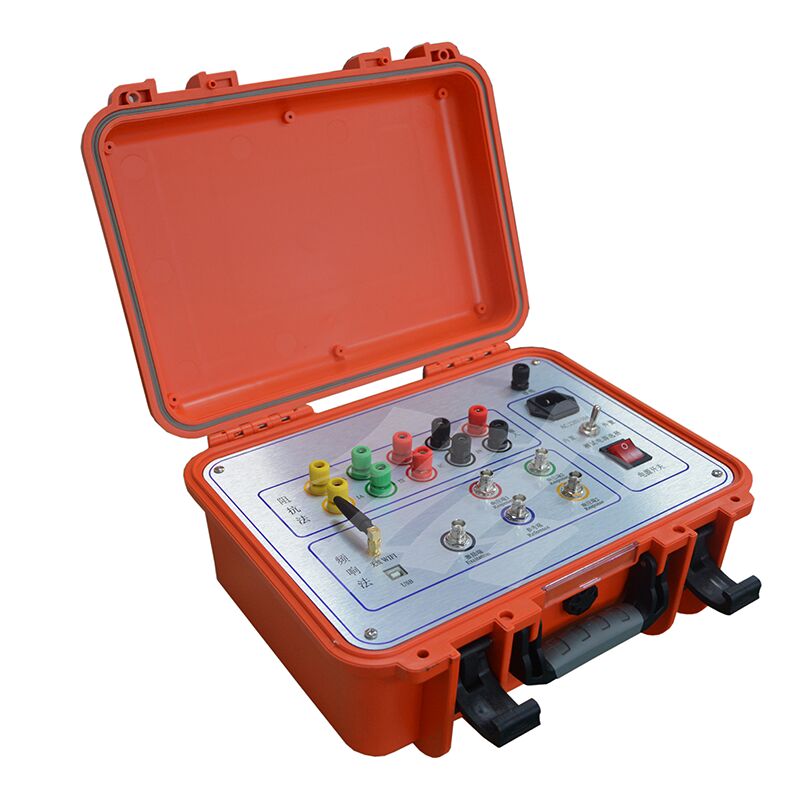

XHBX1502 Transformator Winding Deformation Diagnostics System (Diagnosesystem für Verformungen der Wickelung des Transformators)
Nach der Konstruktion und Fertigung eines Transformators werden die Spulen und die innere Struktur festgesetzt.Dies ist ein wichtiger Faktor für die Erhöhung derDie Frequenzspektren der Dreiphasenspulen können somit effektiv verglichen werden.
Die verteilten Parameter der Wicklung des Transformators ändern sich, wenn während des Tests Kurzschlüsse bei der Wicklung/Phase-zu-Phase auftreten, Spulen aufgrund von Transporteinflüssen verschieben,oder elektromagnetische Kräfte deformieren Spulen bei Kurzschluss/FehlerbetriebDiese Veränderungen stören die ursprünglichen Frequenz-Domain-Eigenschaften des Transformators, einschließlich Frequenzreaktionsamplitude Schwankungen und Resonanzfrequenzverschiebungen.Unser Transformator Winding Tester ist ein hochmodernes und zerstörungsfreies Werkzeug zur Erkennung von Transformatorfehlern., anwendbar für Leistungstransformatoren mit einer Leistung von 63 kV bis 500 kV.
Dieser Tester quantifiziert, wie die Wicklungsparameter des Transformators in verschiedenen Frequenzbereichen reagieren.Amplitude der Frequenzreaktionsvariation/RegionenDiese Erkenntnisse ermöglichen es Benutzern, schnell festzustellen, ob ein Transformator schwer beschädigt ist und eine Überholung benötigt.
Merkmale der Frequenzreaktionsmethode

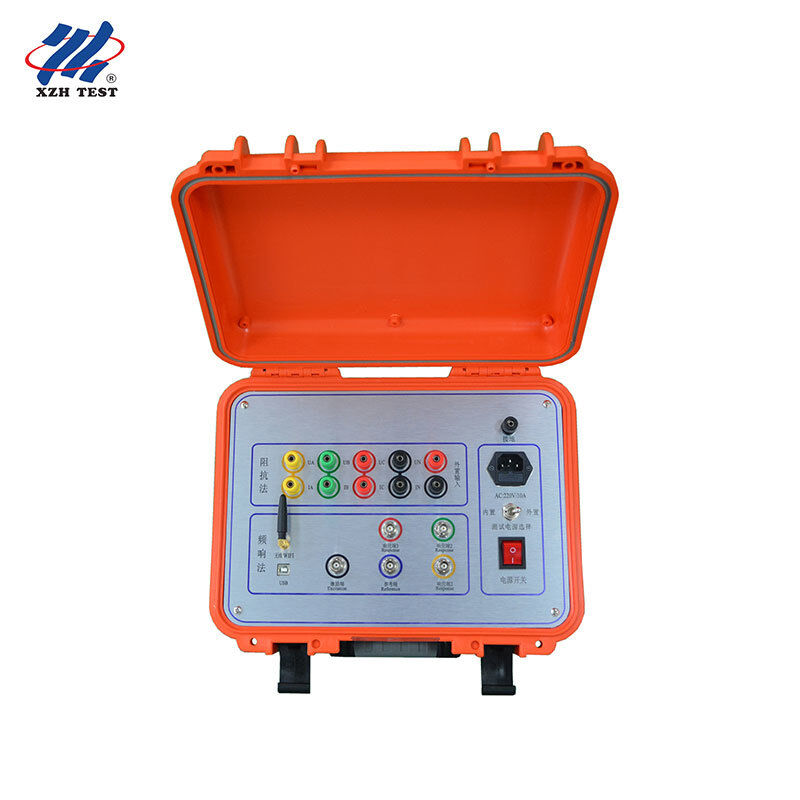

Der Transformator-Wicklungsdeformationsprüfer besteht aus einer Messvorrichtung und einer Analyse-Software.Das Messgerät wird durch einen Hochgeschwindigkeits-Mikrocomputer mit einem einzigen Chip gesteuert und umfasst Signalgenerierung und Signalmessung.Die Messvorrichtung ist über eine USB-Schnittstelle mit einem Tablet oder Laptop verbunden.
Während der Prüfung müssen nur die Verbindungsstangen des Transformators entfernt werden; alle Prüfungen können ohne Aufheben oder Zerlegen der Abdeckung des Transformators durchgeführt werden.
Das Gerät verfügt über mehrere lineare Frequenzmesssysteme mit einem Frequenzbereich von bis zu 10 MHz. Das Frequenzintervall kann auf 0,25 kHz, 0,5 kHz und 1 kHz festgelegt werden.eine detailliertere Analyse der Transformationsdeformation.
Das Gerät ist hochintelligent und einfach zu bedienen und verfügt über Funktionen wie die automatische Anpassung des Bereichs und die automatische Anpassung der Probenahmefrequenz.
Die Software nutzt die Windows-Plattform und ist kompatibel. Sie bietet Benutzern eine bequemere und benutzerfreundlichere Anzeigenschnittstelle.
Es bietet eine vergleichende Analyse historischer Kurven, so dass mehrere historische Kurven gleichzeitig für die Beobachtung geladen werden können.Es ist mit einem intelligenten Expertenanalyse- und Diagnose-System ausgestattet, das automatisch den Zustand der Transformatorwicklungen diagnostizieren kannEs kann sechs Kurven gleichzeitig laden, automatisch relevante Parameter für jede Kurve berechnen, automatisch Wickelverformungen diagnostizieren und diagnostische Referenzschlüsse liefern.
Die Software verfügt über leistungsfähige Managementfunktionen, die die Bedürfnisse der Anwendungen vor Ort vollständig berücksichtigen.Es speichert automatisch Parameter des Umweltzustands, um eine Grundlage für die Transformatorwicklung VerformungsdiagnoseDie Messdaten werden automatisch gespeichert und verfügen über eine Farbdruckfunktion, die es Benutzern erleichtert, Prüfberichte zu erstellen.
Die Software ist sehr benutzerfreundlich. Die meisten Messbedingungen sind wählbare Optionen. Detaillierte Transformatorparameter können zur diagnostischen Referenz gespeichert werden und müssen nicht vor Ort eingegeben werden;Informationen können später ergänzt oder geändert werden, wodurch die Verwendung erleichtert wird.
Die Software ist hochintelligent und kann nach dem Anschließen der Eingangs- und Ausgangssignale und der Einstellung der Zustandsparameter alle Messarbeiten abschließen.Historische Wellenformkurven können jederzeit zur Vergleichs- und Beobachtungszwecke eröffnet werdenDie Messung kann jederzeit eingestellt werden.
Die für jede Phasenmessung erforderliche Zeit beträgt weniger als 60 Sekunden.und niedrige Wicklungen (unabhängig von Kapazität und Spannungsniveau) nicht länger als 10 Minuten. Das Verkabelungspersonal kann die Signalleit- und -ausgangsleitungen frei anordnen, ohne die Messergebnisse zu beeinträchtigen. Das Verkabelungspersonal kann auf dem Transformatorölbehälter bleiben,die Notwendigkeit zu beseitigen, nach unten zu klettern, wodurch die Arbeitsintensität verringert wird.
Häufig gestellte Fragen
F1: Welche Art von Transformatoren kann dieses Diagnosesystem testen?
Der XHBX1502 ist für 63 kV ≈ 500 kV Leistungstransformatoren in Anwendungen für Erzeugung, Übertragung und Verteilung ausgelegt.und Niederspannungswicklungen, so dass es sowohl für die Überprüfung neuer Anlagen als auch für die Überwachung des Betriebszustands in Industrieunterstationen und Versorgungsinfrastruktur geeignet ist.
F2: Erfordert der Prüfvorgang die Demontage des Transformators?
Nein, das System führt eine vollständig nicht-invasive Diagnose durch, nur die Verbindungsbänder müssen vor dem Test entfernt werden.Alle Messungen werden extern durchgeführt, ohne den Transformatordeckel zu heben, das Abmontieren von Kernkomponenten oder das Unterbrechen des normalen Betriebs der Umspannwerke über das geplante Wartungszeitraum hinaus.
F3: Wie lange dauert ein vollständiger Diagnosezyklus?
Jede einzelne Phasenmessung erfolgt in weniger als 60 Sekunden.und Niederspannungsanwicklungen , die effiziente Inspektionspläne für mehrere Einheiten ermöglichen.
F4: Welche Analysemöglichkeiten bietet die Diagnosesoftware?
Die Windows-basierte Software unterstützt das gleichzeitige Laden von bis zu sechs Frequenzreaktionskurven für den Quervergleich.Es verfügt über ein intelligentes Experten-Diagnosesystem, das automatisch die Kurvenparameter berechnet, identifiziert Wicklungsdeformationsmuster und erzeugt diagnostische Referenzschlüsse.
F5: Wie erkennt die Frequenzreaktionsanalyse Wickelverformungen?
Das System wendet lineare Frequenzsweepings bis 10 MHz an (verstellbar bei 0,25 kHz, 0,5 kHz und 1 kHz-Intervallen) und misst die Frequenz-Domänen-Antwort der Wicklung.Veränderungen der Amplitudenmerkmale und der Resonanzfrequenzverschiebungen deuten auf physikalische Wicklungsdeformation durch Transportwirkungen hinEine vergleichende Analyse gegenüber Basiskurven und historischen Kurven quantifiziert die Schwere der Verformungen für die Priorisierung der Wartung.
