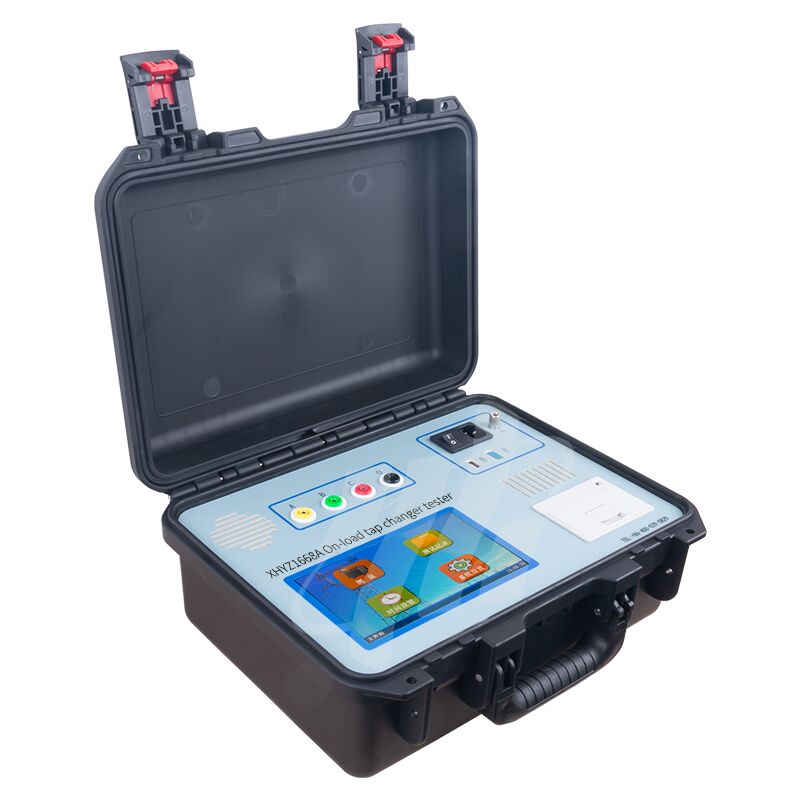

24V-Tap-Changer-Tester mit Hochgeschwindigkeit 20kHz-Probenanalysator für OLTC-Tests mit Transformatoren

F1: Warum ist eine Leerlaufspannung von 24 V für OLTC-Tests wichtig?

Herkömmliche OLTC-Tester verwenden oft Leerlaufspannungen von 40–80 V, um ausreichend Strom durch Kontakt-Oxidschichten zu treiben. Obwohl wirksam, stellen höhere Spannungen eine Stromschlaggefahr für Bediener dar, die Prüfkabel in engen Umspannwerksumgebungen anschließen, insbesondere in der Nähe von Transformatoren, bei denen mehrere freiliegende Buchsenklemmen in Reichweite sind. Die 24-V-Leerlaufspannung des XHYZ1668A liegt weit unter den von internationalen elektrischen Sicherheitsstandards definierten Gefahrenspannungen von 50 V AC / 120 V DC und liefert dennoch eine ausreichende Anregung für saubere Widerstandsmessungen. Der 1,0-A-Strombereich bei 24 V liefert 24 W Messleistung – vergleichbar mit vielen Geräten mit höherer Spannung – und stellt sicher, dass die niedrigere Spannung die Messqualität nicht beeinträchtigt. Für Organisationen mit strengen Arbeitssicherheitsrichtlinien für Arbeiten in Umspannwerken vereinfacht das 24-V-Design die Gefährdungsbeurteilung und reduziert die Anforderungen an persönliche Schutzausrüstung (PSA) bei OLTC-Tests.

F2: Welche Bedeutung hat die 20-kHz-Abtastrate für die OLTC-Diagnostik?

Bei 20 kHz erfasst der XHYZ1668A während des Schaltvorgangs einen Datenpunkt alle 50 Mikrosekunden (µs). Diese zeitliche Auflösung ist entscheidend, da Kontaktprellereignisse – bei denen der bewegliche Kontakt während des Schaltvorgangs kurzzeitig den Kontakt mit dem festen Kontakt verliert – typischerweise 0,5–2 Millisekunden dauern. Eine 20-kHz-Abtastrate erfasst 10–40 Datenpunkte während eines 0,5–2-ms-Prellereignisses und liefert genügend Wellenformdetails, um das Prellen zu identifizieren und zu charakterisieren. Instrumente, die mit 1–5 kHz abtasten (200–1000 µs zwischen den Punkten), können kurze Prellereignisse vollständig verpassen oder nur einen einzigen Punkt erfassen, was eine zuverlässige Diagnose unmöglich macht. Eine Hochgeschwindigkeits-Abtastung ist auch unerlässlich für die genaue Messung der Phasensynchronisation bei dreiphasigen OLTCs, bei denen Phasendifferenzen von weniger als 1 ms auf fortschreitenden mechanischen Verschleiß im Antriebsgestänge hinweisen. Die Zeitgenauigkeit von ±(0,1 % + 0,2 ms) bei 20 kHz gibt die Gewissheit, dass gemessene Zeitvariationen reale mechanische Änderungen und keine Messunsicherheit darstellen.

F3: Wann sollten die drei Strombereiche (1,0 A, 0,5 A, 0,2 A) verwendet werden?

Die Auswahl des Strombereichs optimiert die Messgenauigkeit, indem der Anregungsstrom an den erwarteten Übergangswiderstand angepasst wird. Allgemeine Richtlinien: (1) 1,0-A-Bereich (0,3–20 Ω) – für Verteilungstransformatoren, kleinere Leistungstransformatoren und OLTCs mit Übergangswiderständen mit niedrigem Widerstand, bei denen der höhere Strom das beste Signal-Rausch-Verhältnis liefert. (2) 0,5-A-Bereich (5–40 Ω) – für mittlere Leistungstransformatoren und OLTCs, bei denen der Übergangswiderstand im mittleren Bereich liegt. (3) 0,2-A-Bereich (20–100 Ω) – für große Leistungstransformatoren mit Übergangswiderständen mit hohem Widerstand oder bei Messungen über lange Prüfkabel, bei denen der Kabelwiderstand die effektive Anregung am Messpunkt reduziert. Wenn der ungefähre Übergangswiderstand unbekannt ist, beginnen Sie mit dem 0,2-A-Bereich (am sichersten) und wechseln Sie zu höherem Strom, wenn der angezeigte Widerstandswert verrauscht oder instabil ist – eine klare, stabile Anzeige zeigt eine ausreichende Stromanregung an. Das Gerät wird nicht beschädigt, wenn ein beliebiger Bereich für jeden Widerstandswert innerhalb seiner vollen Messfähigkeit verwendet wird.

F4: Wie misst der XHYZ1668A gleichzeitig Übergangswiderstand und Übergangszeit?

Während eines OLTC-Schaltvorgangs legt das Instrument kontinuierlich den ausgewählten DC-Prüfstrom an die Transformatorenwicklung an und erfasst die Spannung über die Kontakte des Stufenschalters mit 20 kHz. Wenn sich der Stufenschaltermechanismus durch seine Übergangssequenz bewegt – vom Anfangstakt über Überbrückungsposition(en) mit in Reihe geschalteten Übergangswiderständen bis zum Endtakt –, ändert sich die gemessene Spannung proportional zum momentanen Widerstand im Strompfad. Der interne Prozessor des Instruments berechnet den Widerstand aus dem V/I-Verhältnis an jedem 50-µs-Abtastpunkt und erstellt die vollständige dynamische Widerstands-Zeit-Wellenform. Die Übergangszeit wird als Intervall vom Beginn der Widerstandsänderung (die eine Kontaktbewegung anzeigt) bis zur Stabilisierung am neuen Taktwiderstandswert gemessen. Die dreiphasige Wellenformanzeige ermöglicht einen direkten visuellen Vergleich der Phasensynchronisation, während die numerischen Anzeigen die Übergangswiderstandswerte und Übergangszeiten für Dokumentation und Trendanalyse liefern.

F5: Was sind die praktischen Vorteile des tragbaren Split-Body-Designs für den Feldeinsatz?

Der XHYZ1668A lässt sich in zwei handliche Einheiten aufteilen – Haupteinheit und Kabelbox –, die jeweils deutlich weniger wiegen als ein einzelnes integriertes Instrument mit vergleichbarer Leistung. Praktische Vorteile im Feld sind: (1) Ein-Personen-Transport – ein Techniker kann beide Koffer in zwei Fahrten transportieren oder zwei Techniker können sie gleichzeitig tragen, wodurch Hebezeuge in abgelegenen Umspannwerken ohne Kranzugang überflüssig werden. (2) Zugang über Treppen und Leitern – die kompakten Abmessungen (jeweils 360 × 290 × 170 mm) passen durch Standard-Zugangsklappen von Transformatorenfeldern und über Wartungsleitern, wo größere Ein-Koffer-Instrumente per Seilzug angehoben werden müssten. (3) Die standardmäßigen 13-Meter-Prüfkabel (anpassbar für längere Längen) reichen vom Instrument auf Bodenniveau bis zu den Transformatoren-Buchsen auf erhöhten Plattformen, wodurch das Tragen des Instruments auf den Transformator selbst entfällt. (4) Die Kabelbox dient gleichzeitig als organisierte Kabelführung und verhindert verhedderte, beschädigte Prüfkabel, die bei Feldinstrumenten ohne dedizierte Kabelverwaltung auftreten. (5) Für die Prüfung mehrerer Transformatoren in einem Umspannwerk bleibt die Haupteinheit an einem zentralen Punkt, während nur die Kabelbox zwischen den Transformatoren bewegt wird, was die Einrichtungszeit zwischen den Tests verkürzt.
