Einfacher Dreiphasen-Transformator 20A Gleichstrom-Windwiderstandstester

Name: Einfacher Dreiphasen-Transformator 20A Gleichstrom-Windwiderstandstester
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1320A
Price: 4,115.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an, Shaanxi, China
Markenname:	XZH TEST
Zertifizierung:	ISO,CE
Modellnummer:	XHZ1320A

Ausführliche Information

Herkunftsort:

Xi'an, Shaanxi, China

Markenname:

XZH TEST

Zertifizierung:

ISO,CE

Modellnummer:

XHZ1320A

Stromspannung:

220V

Funktion:

DC-Widerstandsprüfung für Transformator, Motor; magnetische Unterstützung und Entmagnetisierung

Stichwort:

DC-Wicklungswiderstandstester

Ausgangsstrom (einphasige):

20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA

Ausgangsstrom (drei-phasige):

10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A

Garantie:

1 Jahr

Leistung:

400

Hervorheben:

High Light

Hervorheben:

20A Hochstrom-Drei-Phase-Prüfung

Magnetische Hilfe zur schnellen Stabilisierung

Eingebettete Demagnetisierung und Schutz

Trading Information

Min Bestellmenge:

1 Einheit

Preis:

Price Negotiable

Verpackung Informationen:

Holzgehäuse

Lieferzeit:

8-10 Tage

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

1000 PCS/Jahr

Produkt-Beschreibung

Zielanwendung: Speziell entwickelt für Teams für vorbeugende Instandhaltung von Energieversorgungsunternehmen und Ingenieure für das Management von Umspannwerksanlagen, die sich auf geplante DC-Widerstandsmessungen verlassen, um Wicklungsdegradation zu erkennen, bevor Fehler auftreten. Im Gegensatz zu Werks-QA-Instrumenten priorisiert der XZH TEST XHZ1320A Feldtauglichkeit, Ein-Tasten-Testabläufe, integrierte Entmagnetisierung und schnelle Vor-Ort-Berichterstattung – und unterstützt zustandsbasierte Instandhaltungsstrategien für Flotten von Transformatoren im Einsatz.

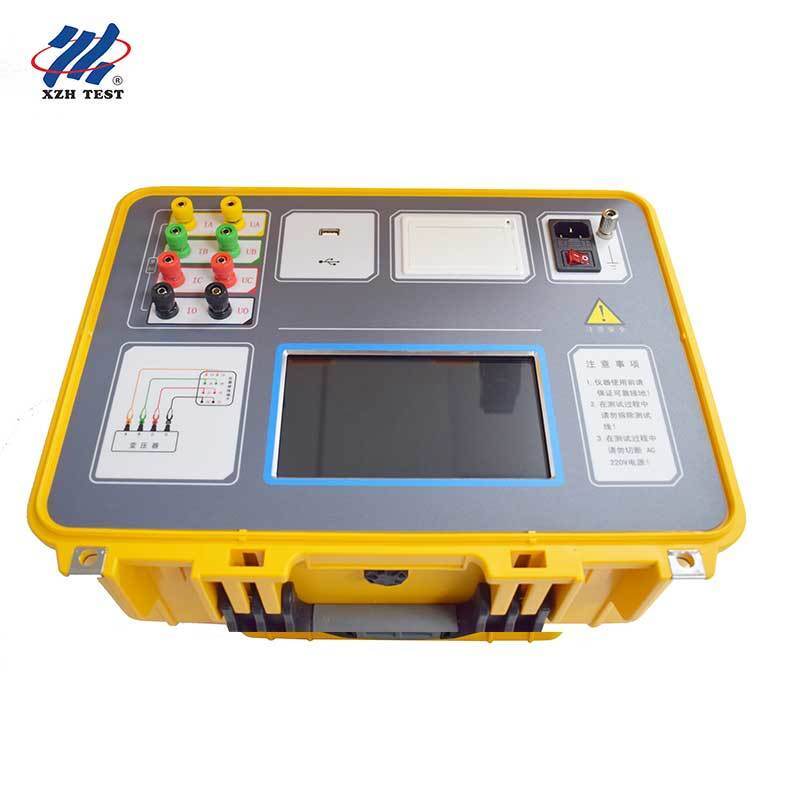

XZH TEST XHZ1320A 20A DC-Wicklungswiderstandsprüfgerät

Für das Stromsystem ist der Transformator die Kernkomponente, und sein langfristiger zuverlässiger Betrieb ist entscheidend für die Stabilität und Zuverlässigkeit des gesamten Systems. Die Messung des DC-Widerstands ist ein obligatorischer Testpunkt für Halbfertigprodukte, Werksprüfungen von Fertigprodukten, Installation, Übergabetests und vorbeugende Tests durch Energieversorgungsunternehmen. Sie erkennt effektiv Herstellungsfehler wie unsachgemäße Materialauswahl, schlechte Schweißnähte, lose Verbindungen, fehlende Litzen und gebrochene Drähte in Transformatorwicklungen sowie Betriebsfehler und versteckte Gefahren.

Um den Bedarf an schnellen DC-Widerstandsmessungen zu decken, integriert der XZH TEST XHZ1320A magnetische Hilfsmessung, dreiphasige simultane Messung (Yn, Y, △) und automatische Entmagnetisierung in einem einzigen tragbaren Gerät. Es ist die ideale Lösung für die Messung des DC-Widerstands in großen Leistungstransformatoren. Mit einem 7-Zoll-Industrie-True-Color-Touch-Display mit Jog-Dial-Steuerung, einer chinesisch/englischen Menüoberfläche und einer einmaligen Verdrahtung für vollständige DC-Widerstandsmessungen liefert der XHZ1320A eine schnelle Testgeschwindigkeit, hohe Genauigkeit und einen extrem weiten Messbereich – speziell entwickelt zur Unterstützung von Programmen zur vorbeugenden Instandhaltung und von Diagnoseabläufen nach Fehlern.

Hauptmerkmale für die Feldinstandhaltung

Dreiphasige simultane Prüfung: Unterstützt Yn-, Y- und △-Wicklungskonfigurationen mit automatischer Berechnung der dreiphasigen Unwuchtrate – reduziert die Prüfzeit pro Transformator um über 60 % im Vergleich zu sequenziellen einphasigen Methoden, was für vorbeugende Instandhaltungszyklen im Flottenmaßstab entscheidend ist.

Magnetische Hilfstechnologie: Vormagnetisiert den Transformator Kern, um die Stromstabilisierungszeit bei großen Wicklungen mit hoher Induktivität drastisch zu verkürzen, was eine schnelle Abwicklung während geplanter Wartungsfenster ermöglicht.

Integrierte Entmagnetisierung: Entfernt automatisch den Restmagnetismus des Kerns nach der DC-Prüfung – unerlässlich für Wartungsabläufe, bei denen der Transformator unmittelbar nach der Prüfung wieder in Betrieb genommen werden muss, um Einschaltstromereignisse zu vermeiden.

Stabilitätsprüfung: Berechnet Widerstandsänderungsraten in Intervallen von 5 s, 15 s und 30 s und liefert objektive Datenstabilitätsmetriken, um fehlerhafte Messwerte zu verhindern und eine zuverlässige Trendanalyse über Instandhaltungszyklen hinweg zu gewährleisten.

Feldbereite Schutzvorrichtungen: Anti-Rück-EMK-Schutz, Drahtbruchdetektion und Datensicherung bei Stromausfall schützen sowohl Bediener als auch Testdaten in anspruchsvollen Feldumgebungen.

Schnelle Vor-Ort-Berichterstattung: Der integrierte Thermodrucker erstellt sofortige Testberichte; 200 Datensätze im internen Speicher mit USB-Massentransfer unterstützen die langfristige Nachverfolgung der Wartungshistorie.

7-Zoll-Touch + Jog-Dial: Hochauflösendes 1024×600 Industrie-Display mit kombinierter Touch- und Jog-Dial-Bedienung – minimiert die Handschuh-freie Zeit unter Feldbedingungen und bietet gleichzeitig eine intuitive Menüführung.

Technische Spezifikationen

Ausgangsstrom	Einphasig: 20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA Dreiphasig: 10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A
Messbereich	Einphasig: 0,5mΩ~25kΩ (Mehrbereich) \| Dreiphasig: 0,5mΩ~80Ω
Genauigkeit	±(Messwert × 0,2% + 2 Wörter)
Stromversorgung	AC220V±10%, 50/60Hz
Betriebstemperatur	-10℃～50℃
Relative Luftfeuchtigkeit	<90%, nicht kondensierend
Abmessungen	400 × 315 × 223 mm
Gewicht	9 kg
Anzeige	7,0" Farb-LCD-Touchscreen, 1024×600 Auflösung
Interner Speicher	200 Datensätze (erweiterbar über USB FAT/FAT32)

Panel-Layout

Hochspannungsanschlüsse	An die Hochspannungsseiten-Buchsen des Transformators anschließen (A, B, C, O)
Niederspannungsanschlüsse	An die Niederspannungsseiten-Buchsen des Transformators anschließen (a, b, c, o)
Kapazitiver Touchscreen	7,0" Display, 1024×600 Auflösung, Voll-Touch-Bedienung
Jog-Dial-Steuerung	Ein-Knopf-Schwungrad für alle Gerätefunktionen
Erdungsklemme	Muss zuverlässig geerdet sein; Farbe oder Rost vom Erdungspunkt entfernen
Ein-/Ausschalten	Ca. 2 Sekunden gedrückt halten zum Starten
Thermodrucker	Integrierter Drucker für sofortige Erstellung von Testberichten vor Ort
USB-Schnittstelle	Externer USB-Speicherstick (FAT/FAT32); nicht während der Datenübertragung entfernen

XHZ1320A

Häufig gestellte Fragen

F1: Wie unterstützt dieses Prüfgerät ein vorbeugendes Wartungsprogramm für Transformatorflotten?

Der XHZ1320A ist für geplante, wiederholbare Tests über Transformatorflotten hinweg konzipiert. Die dreiphasige simultane Messung minimiert die Prüfzeit pro Einheit. Die 5s/15s/30s-Stabilitätsanalyse liefert objektive Datenqualitätsmetriken, während der interne Speicher mit 200 Datensätzen und USB-Export die langfristige Widerstandstrendanalyse ermöglicht. Durch die Verfolgung der DC-Widerstandswerte über aufeinanderfolgende Wartungszyklen hinweg können Anlagenmanager eine allmähliche Wicklungsdegradation erkennen, bevor diese zu ungeplanten Ausfällen eskaliert – eine Kernfunktion für zustandsbasierte Instandhaltungsstrategien.

F2: Welche Wicklungskonfigurationen werden für Feldtests unterstützt?

Das Gerät unterstützt alle gängigen Transformatorwicklungskonfigurationen: Yn (Stern mit zugänglicher Neutralleiterklemme), Y (Stern ohne Neutralleiterklemme) und △ (Dreieck). Für Yn-Wicklungen werden alle drei Phasen gleichzeitig gemessen. Für Y- und △-Konfigurationen wird die dreiphasige sequentielle Messung über eine einzige Verdrahtung durchgeführt. Das Prüfgerät berechnet automatisch die dreiphasige Unwuchtrate – ein wichtiger Indikator, der bei Wartungsentscheidungen zur Beurteilung von Wicklungszustandstrends verwendet wird.

F3: Warum ist die Entmagnetisierung in einem Wartungsprüfablauf wichtig?

Die DC-Widerstandsprüfung magnetisiert den Transformator Kern inhärent. Wenn der Transformator ohne Entmagnetisierung wieder in Betrieb genommen wird, kann der Restmagnetismus zu starken Einschaltstromspitzen, falschen Auslösungen von Differentialschutzgeräten und potenziellen Schäden an angeschlossenen Geräten führen. Die integrierte automatische Entmagnetisierungsfunktion des XHZ1320A (wählbare Stufen von 1A, 5A, 10A) beseitigt systematisch den Restmagnetismus und ermöglicht eine sichere Wiederinbetriebnahme unmittelbar nach der Prüfung – eine kritische Anforderung für Wartungsfenster mit engen Ausfallplänen.

F4: Wie schützt das Gerät Feldpersonal und bewahrt Testdaten?

Der XHZ1320A verfügt über einen dreischichtigen Schutz: Der Anti-Rück-EMK-Schutz verhindert Spannungsspitzen durch induktive Wicklungsentladung; die Drahtbruchdetektion warnt den Bediener sofort bei offenen Stromkreisen oder schlechten Kontaktbedingungen; und der Stromausfallschutz bewahrt alle laufenden Testdaten, wenn die Netzstromversorgung unterbrochen wird. Die Erdungsklemme muss zuverlässig angeschlossen sein, wobei Farbe oder Rost vom Erdungspunkt vor dem Betrieb entfernt werden müssen, und das Gerät bietet eine visuelle Bestätigung der ordnungsgemäßen Erdung.

F5: Können Testdaten zur Integration in Instandhaltungsmanagementsysteme exportiert werden?

Ja. Das Gerät speichert bis zu 200 vollständige Testdatensätze intern, die jeweils Wicklungskonfiguration, Anzapfposition, Prüfstrom, gemessene und temperaturkompensierte Widerstandswerte, 5s/15s/30s-Stabilitätsdaten und die dreiphasige Unwuchtrate enthalten. Die Datensätze können vor Ort über den integrierten Thermodrucker ausgedruckt oder auf einen USB-Speicherstick (FAT/FAT32-Format) exportiert werden, um sie auf PC-basierte Anlagenmanagement- oder CMMS-Plattformen zu übertragen. Die Datensatzverwaltungsfunktion unterstützt das Durchsuchen, selektive Anzeigen, Löschen und Stapel-Exportieren von historischen Daten für die Trendanalyse.
